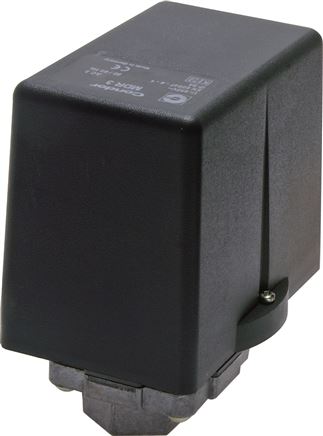

Kompressor-Druckschalter G 1/2", 5 - 16 bar (ohne Drehschalter / Drucktaste)
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
208,36 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
208,36 €*
229,20 €*
(Sie sparen 9.09% )
|
| 3 ab |
197,94 €*
229,20 €*
(Sie sparen 13.64% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571483340
Hersteller-Nr.:
DA130135
Produktnummer:
DA130135
Gewicht:
0.65 kg
Produktinformationen "Kompressor-Druckschalter G 1/2", 5 - 16 bar (ohne Drehschalter / Drucktaste)"
Medien:
Luft, Wasser (MDR 3 ... RM auch viele weitere Medien möglich)
Schutzart:
IP 54 (MDR 2: IP 44)
Elektrischer Anschluss:
Kabelklemmen
Weitere Eigenschaften:
| Ausführung | ohne Drehschalter / Drucktaste |
| Bemerkung | Druckschalter mit Rollmembrane für kleine Druckdifferenzen, |
| Einstellbereich (bar) | 5 - 16 |
| Druckanschluss | G 1/2" |
| Schaltleistung | 3-polig 230V - 5,5kW / 400V - 7,5kW |
| Gewicht | 650 g / Stk. |
