Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 80mm, Typ NXD
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
276,54 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
276,54 €*
279,34 €*
(Sie sparen 1% )
|
| 3 ab |
262,71 €*
279,34 €*
(Sie sparen 5.95% )
|
| 10 ab |
248,89 €*
279,34 €*
(Sie sparen 10.9% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571529796
Produktnummer:
DA153376
Gewicht:
2 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 80mm, Typ NXD"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG

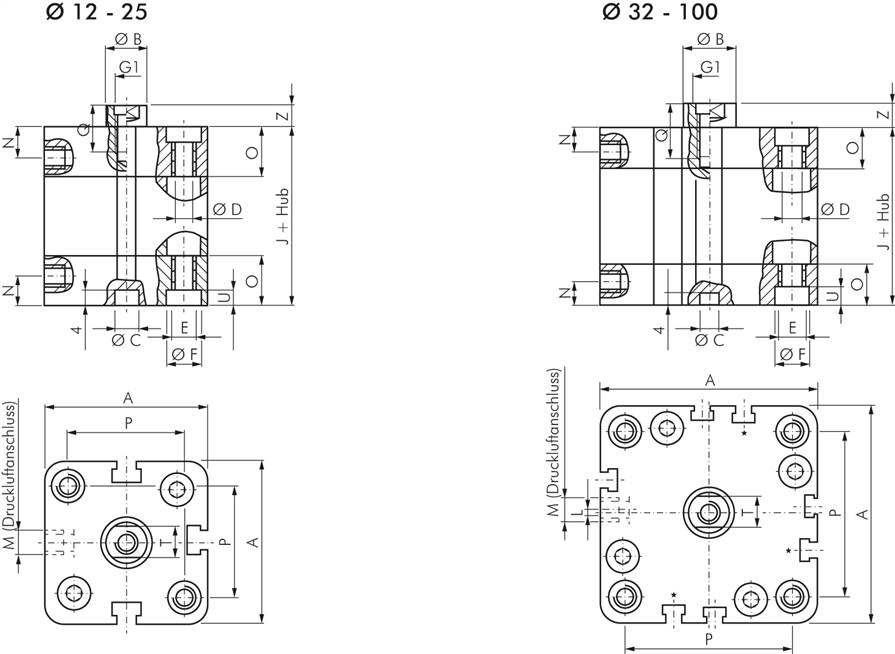

Weitere Eigenschaften:
| Kolben Ø (mm) | 80 |
| Hub (mm) | 80 |
| Ausführung | Standard |
| Reparatursätze | NXD 80 REP |
| A (mm) | 100 |
| B (mm) | 20 |
| C (mm) | 8 |
| D (mm) | 8,5 |
| E | M 10 |
| F (mm) | 13,5 |
| G1 | M 10 |
| J (mm) | 56,0 |
| L (mm) | 0 |
| M | G 1/8" |
| N (mm) | 8,5 |
| O (mm) | 16,00 |
| P (mm) | 82 |
| Q (mm) | 15 |
| T (mm) | 17 |
| U (mm) | 8,5 |
| Z (mm) | 8,0 |
| Gewicht | 2 kg / Stk. |
