Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 1000 mm
Preis Pro Stück
551,29 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
525,61 €*
606,46 €*
(Sie sparen 13.33% )
|
| 3 ab |
523,73 €*
606,46 €*
(Sie sparen 13.64% )
|
| 10 ab |
496,16 €*
606,46 €*
(Sie sparen 18.19% )
|
Versandkostenfrei
Bauart:
kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen Herstellern
Werkstoffe:
Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: Edelstahl
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
2 - 8 bar
Medien:
gefilterte und leicht geölte oder ungeölte Druckluft
Hublänge:
beliebig bis 6.000 mm, darüber auf Anfrage
Einbaulage:
beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeiden
Druckluftanschluss:
beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)
**bitte Wunschhub angeben
Weitere Eigenschaften:
| Kolben Ø (mm) | 18 |
| Hub (mm) | 1000 |
| Ausführung | Standardzylinder (LZ) |
| Reparatursätze (enthalten alle Verschleißteile) | LZ 18/2500 REP |
| Reparatursätze (Dämpfungsring und Nutring) | LZ 18 REP |

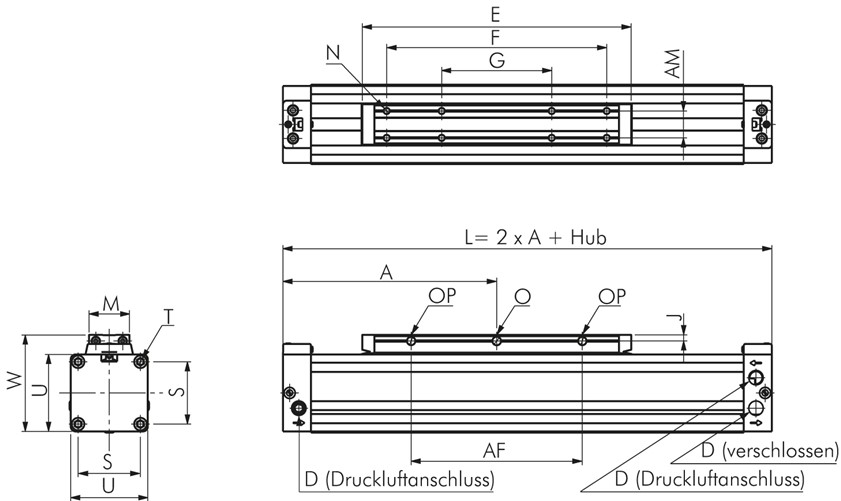

| A (mm) | 80 |
| A1 (mm) | 57,5 |
| AF (mm) | 50 |
| AF1 (mm) | 15 |
| AM (mm) | 10 |
| B (mm) | 35 |
| D | M 5 (6 tief) |
| E (mm) | 103 |
| E1 (mm) | 58 |
| F (mm) | 75 |
| F1 (mm) | 30 |
| J (mm) | 3,0 |
| M (mm) | 15,5 |
| MF (mm) | 50 |
| N | M 3 (7 tief) |
| O (mm) | 3,5 |
| OP (mm) | 3,4 |
| S (mm) | 23,5 |
| T | M 3 (7 tief) |
| U (mm) | 30 |
| W (mm) | 39,0 |
| WF (mm) | 48 |
| Dämpfungsweg (mm) | 15 |
| Gewicht | 1,8 kg / Stk. |
Herstellerdaten
DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
