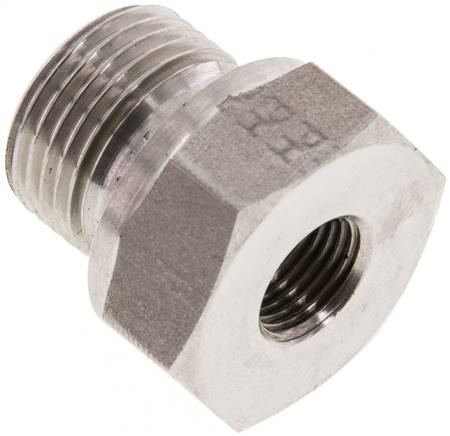

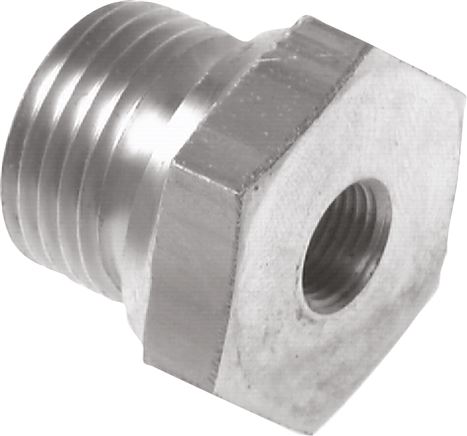

Hydraulik-Reduzierung G 3/8"(AG)-G 1/8"(IG), 1.4571, Elastomerdichtung

Sofort verfügbar

Preis Pro Stück

21,24 €* inkl. MwSt.

Anzahl	Stückpreis
1 ab	21,24 €* 42,48 €* (Sie sparen 50% )
5 ab	20,18 €* 42,48 €* (Sie sparen 52.5% )
20 ab	19,12 €* 42,48 €* (Sie sparen 54.99% )
50 ab	18,05 €* 42,48 €* (Sie sparen 57.51% )

Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten

Stk

Lieferzeit:

Sofort verfügbar, 1-3 Tage

10 % auf ALLES mit dem Code NEU-10!*

Datenblatt drucken

Hersteller: DF Zubehör

EAN: 4050571580773

Produktnummer: DA150695

Gewicht: 0.04 kg

Produktinformationen "Hydraulik-Reduzierung G 3/8"(AG)-G 1/8"(IG), 1.4571, Elastomerdichtung"

*ohne Elastomerdichtung

Weitere Eigenschaften:

Werkstoff	1.4571, Elastomerdichtung
Gewinde außen	G 3/8"
Gewinde innen	G 1/8"
PN (bar)	630
Temperaturbereich (°C)	-20 bis +200
Gewicht	40 g / Stk.
