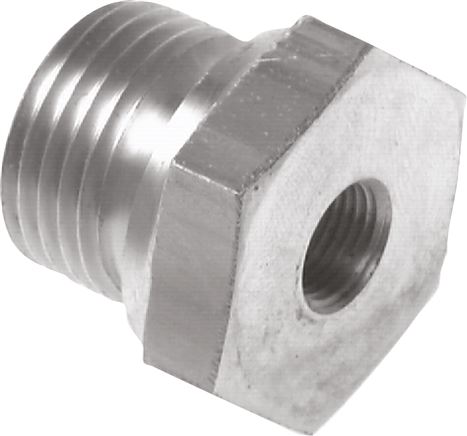

Hydraulik-Reduzierung G 1-1/2"(AG)-G 3/4"(IG), 1.4571, Elastomerdichtung

Sofort verfügbar

Preis Pro Stück

78,82 €* inkl. MwSt.

Anzahl	Stückpreis
1 ab	78,82 €* 157,62 €* (Sie sparen 49.99% )
5 ab	74,88 €* 157,62 €* (Sie sparen 52.49% )
20 ab	70,93 €* 157,62 €* (Sie sparen 55% )
50 ab	66,99 €* 157,62 €* (Sie sparen 57.5% )

Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten

Stk

Lieferzeit:

Sofort verfügbar, 1-3 Tage

10 % auf ALLES mit dem Code NEU-10!*

Datenblatt drucken

Hersteller: DF Zubehör

EAN: 4050571580339

Produktnummer: DA150679

Gewicht: 0.43 kg

Produktinformationen "Hydraulik-Reduzierung G 1-1/2"(AG)-G 3/4"(IG), 1.4571, Elastomerdichtung"

*ohne Elastomerdichtung

Weitere Eigenschaften:

Werkstoff	1.4571, Elastomerdichtung
Gewinde außen	G 1-1/2"
Gewinde innen	G 3/4"
PN (bar)	315
Temperaturbereich (°C)	-20 bis +200
Gewicht	430 g / Stk.

Herstellerdaten

DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
E-Mail: info@druckluft-fachhandel.de
