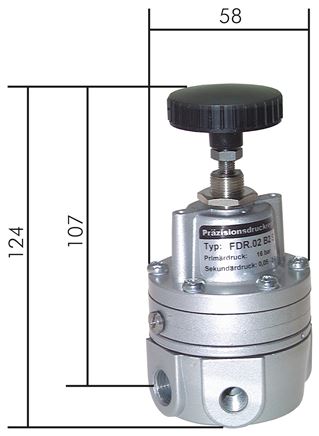

Hochleistungs-Präzisionsdruckregler, G 1/4", 0,05 - 2 bar
Sofort verfügbar
Preis Pro Stück
130,76 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
130,76 €*
174,18 €*
(Sie sparen 24.93% )
|
| 3 ab |
124,23 €*
174,18 €*
(Sie sparen 28.68% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571295080
Produktnummer:
DA133320
Gewicht:
0.7 kg
Produktinformationen "Hochleistungs-Präzisionsdruckregler, G 1/4", 0,05 - 2 bar"
Anwendung:
Hochleistungs-Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.
Ausführung:
Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung), (Baureihe 2: gefasste Entlüftung durch G 3/8"-Bohrung)
Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: EPDM (Baureihe 2: NBR)
Temperaturbereich:
-10°C bis max. +60°C (Baureihe 2: -35°C bis max. +60°C)
Eingangsdruck:
max. 16 bar
Manometeranschluss:
G 1/8" (Baureihe 2: G 1/4")
Schalttafelgewinde:
M 12 x 1 (Baureihe 2: M 20 x 1,5)
Eigenluftverbrauch:
1,7 bis 2 l/min
Regelgenauigkeit:
? 2,5 mbar
Medien:
feingefilterte Druckluft (5 ?m) & neutrale Gase, ölfrei

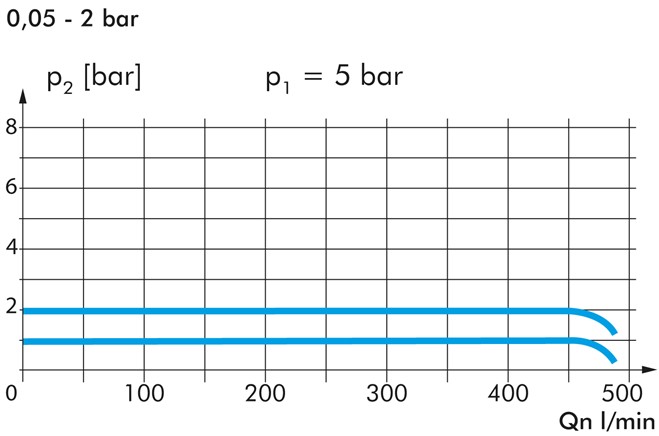

Durchfluss:
900 l/min (Baureihe 2: 6500 l/min), Sekundärentlüftung: 200 l/min (Baureihe 2: 800 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite (Baureihe 2: bis 800 l/min), •hoher Durchfluss bei konstantem Druck, •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •Baureihe 2: bis -35°C einsetzbar!, •gefasste Abluft (G 3/8") für Sekundärentlüftung (Baureihe 2)
Achtung:
Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.
Weitere Eigenschaften:
| Baureihe | Baureihe 1 |
| Gewinde | G 1/4" |
| Druckregelbereich (bar) | 0,05 - 2 |
| Befestigungswinkel | BW 20 |
| Temperaturbereich (°C) | -10 bis +60 |
| Gewicht | 700 g / Stk. |
