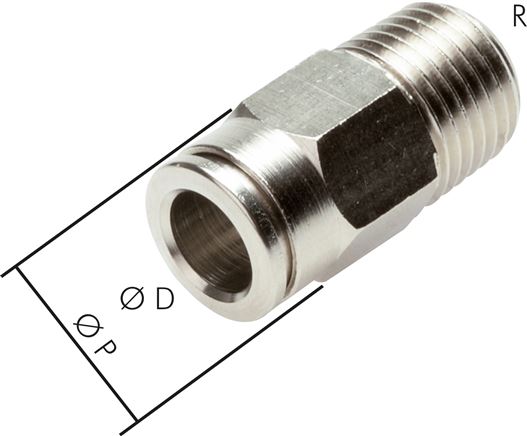

Gerader Steckanschluss R 3/8"-14mm, IQS-MSV (Hochtemperatur), Dichtung FKM
Sofort verfügbar
Preis Pro Stück
4,75 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
4,75 €*
7,55 €*
(Sie sparen 37.09% )
|
| 5 ab |
4,51 €*
7,55 €*
(Sie sparen 40.26% )
|
| 20 ab |
4,28 €*
7,55 €*
(Sie sparen 43.31% )
|
| 50 ab |
4,04 €*
7,55 €*
(Sie sparen 46.49% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571861131
Produktnummer:
DA147924
Gewicht:
0.039 kg
Loading
Produktinformationen "Gerader Steckanschluss R 3/8"-14mm, IQS-MSV (Hochtemperatur), Dichtung FKM"
Werkstoffe:
Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)
Temperaturbereich:
-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)
Betriebsdruck:
-0,98 bis 16 bar
Medien:
geölte und ungeölte Druckluft, neutrale und ungefährliche Gase
Vorteile:
•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet
Weitere Eigenschaften:
| Ausführung | Hochtemperatur |
| R | R 3/8" |
| D (mm) | 14 |
| P (mm) | 23,1 |
| Temperaturbereich (°C) | -20 bis +150 |
| Gewicht | 39 g / Stk. |
