Gerader Steckanschluss M 5-6mm, IQS-MSV (Standard)

4 Bewertungen

Sofort verfügbar

Preis Pro Stück

1,45 €* inkl. MwSt.

Anzahl	Stückpreis
1 ab	1,45 €* 2,29 €* (Sie sparen 36.68% )
5 ab	1,38 €* 2,29 €* (Sie sparen 39.74% )
20 ab	1,31 €* 2,29 €* (Sie sparen 42.79% )
50 ab	1,23 €* 2,29 €* (Sie sparen 46.29% )

Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten

Stk

Lieferzeit:

Sofort verfügbar, 1-3 Tage

10 % auf ALLES mit dem Code NEU-10!*

Datenblatt drucken

Hersteller: DF Zubehör

EAN: 4050571861346

Produktnummer: DA147981

Gewicht: 0.009 kg

Produktinformationen "Gerader Steckanschluss M 5-6mm, IQS-MSV (Standard)"

Werkstoffe:

Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)

Temperaturbereich:

-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)

Betriebsdruck:

-0,98 bis 16 bar

Medien:

geölte und ungeölte Druckluft, neutrale und ungefährliche Gase

Vorteile:

•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtet

*ohne Außensechskant

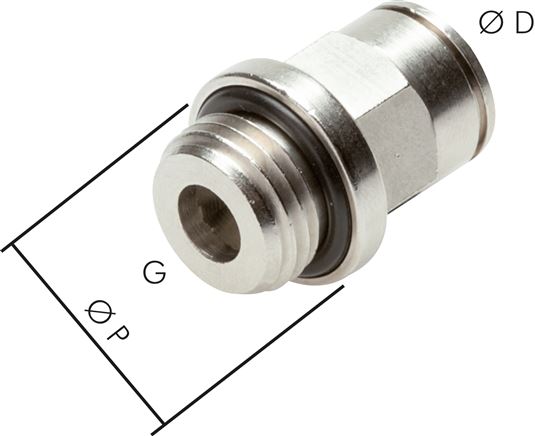

Weitere Eigenschaften:

Ausführung	Standard
G	M 5
D (mm)	6
P (mm)	11,0
Temperaturbereich (°C)	-20 bis +80
Gewicht	8.9 g / Stk.

Hinweis zu Altölentsorgung
