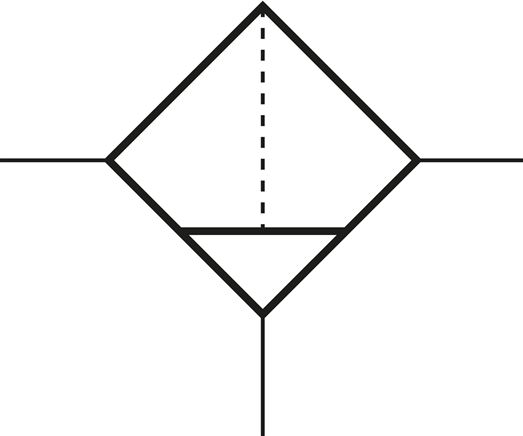

FUTURA Feinfilter (Submikrofilter) G 1", Futura 4
Werkstoffe:
Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: Polycarbonat
Temperaturbereich:
-10°C bis +50°C
Eingangsdruck:
1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)
Kondensatentleerung:
halbautomatisch** (Aktivkohlefilter ohne Entleerung)
Medien:
Druckluft, neutrale Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.
Anwendung:
Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.
Staubabscheidung:
> 0,01 ?m (99,999 %), Restölgehalt: 0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)
Optional:
Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar, Baureihe 0: 0 - 12 bar) -AMNC
*bei Eingangsdruck 6 bar und 0,1 bar Druckverlust, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
Weitere Eigenschaften:
| Ausführung | Feinfilter (Submikrofilter) |
| Baureihe | Futura 4 |
| Gewinde | G 1" |
| optimaler Durchfluss* (L/min) | 1500 |
| Behälterausführung | Kunststoffbehälter mit Schutzkorb |
| Kondensatablass | halbautomatisch |
| Behältervolumen (cm3) | 87 |
| H (mm) | 255 |
| H1 (mm) | 255 |
| L (mm) | 85 |
| Befestigungswinkel | W 4 F |
| Koppelpaket | KP 4 F |
| Koppelpaket mit Wandkonsole | KPW 4 F |
| Ersatzfilter | X 40/100 |
| Differenzdruckanzeige | DDA B |
| Differenzdruckmanometer | DDA M |
| Eingangsdruck (bar) | 1,5 - 16 |
| Gewicht | 950 g / Stk. |
