FUTURA Befülleinheit, pneumatisch angesteuert, G 1", Futura 4
Werkstoffe:
Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe
Eingangsdruck:
2,5 - 10 bar (pneumatisch betätigt: 2,5 - 16 bar, Baureihe 0 pneumatisch betätigt: 2,5 - 12 bar)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
2,5 W / 3 VA (50 Hz)
Schutzart:
IP 65 (Steckergröße 0C)
Funktion:

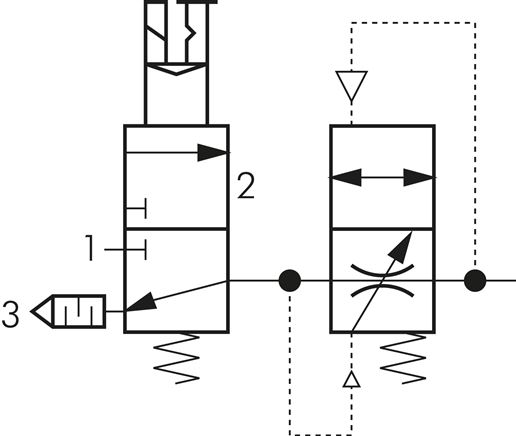

Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in Ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar. Das Einschalten erfolgt über ein 3/2-Wege Ventil.
Lieferumfang:
Befülleinheit inkl. Schalldämpfer in Abluftgewinde
Weitere Eigenschaften:
| Ausführung | Befülleinheit, pneumatisch angesteuert |
| Baureihe | Futura 4 |
| Gewinde | G 1" |
| Abluftgewinde | G 1/2" |
| Durchfluss (L/min) | 8750 |

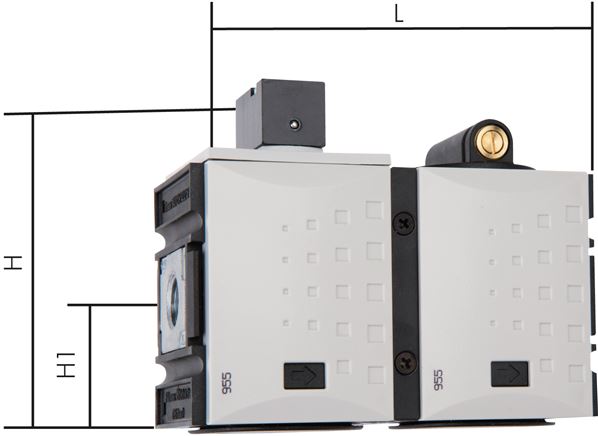

| H (mm) | 150 |
| H1 (mm) | 67 |
| L (mm) | 170 |
| Befestigungswinkel | W 4 F |
| Koppelpaket | KP 4 F |
| Koppelpaket mit Wandkonsole | KPW 4 F |
| Eingangsdruck (bar) | 2,5 - 16 |
| Gewicht | 2 kg / Stk. |
