Sofort verfügbar
Vorschweißflansch DN80-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 88,9mm, 1.45
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN6 (DIN/EN)D (mm)88,9DN (mm)80PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)3,2A (mm)190H (mm)42d-1 (mm)18k (mm)150Gewicht2,9 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN150-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 168,3mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN150-PN16 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)285H (mm)55d-1 (mm)22k (mm)240Gewicht8 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN150-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 168,3mm, St
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN150-PN6 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)265H (mm)48d-1 (mm)18k (mm)225Gewicht5 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN15-PN16 (DIN), DIN 2633, 21,3mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN15-PN16 (DIN)D (mm)21,3DN (mm)15PN (bar)16NormDIN 2633S (mm)2,0A (mm)95H (mm)35d-1 (mm)14k (mm)65Gewicht700 g / Stk.
Sofort verfügbar
Vorschweißflansch DN65-PN16 (DIN), DIN 2633, 76,1mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN65-PN16 (DIN)D (mm)76,1DN (mm)65PN (bar)16NormDIN 2633S (mm)2,9A (mm)185H (mm)45d-1 (mm)18k (mm)145Gewicht3,2 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN65-PN16 (DIN), DIN 2633, 76,1mm, 1.4571
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN16 (DIN)D (mm)76,1DN (mm)65PN (bar)16NormDIN 2633S (mm)2,9A (mm)185H (mm)45d-1 (mm)18k (mm)145Gewicht3,1 kg / Stk.
Sofort verfügbar

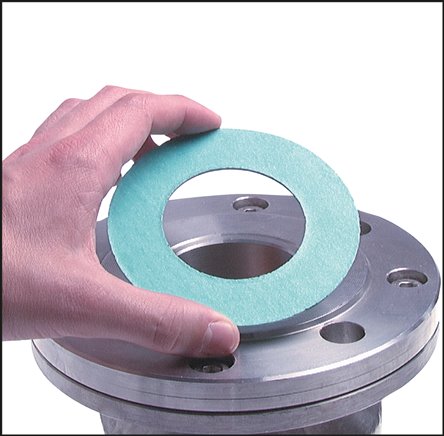

Flanschdichtung DN 350, 368 x 438 x 2mm, C 4400
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)368 x 438 x 2DN (mm)350Passend für FlanschePN 10WerkstoffC 4400Gewicht140 g / Stk.
Sofort verfügbar

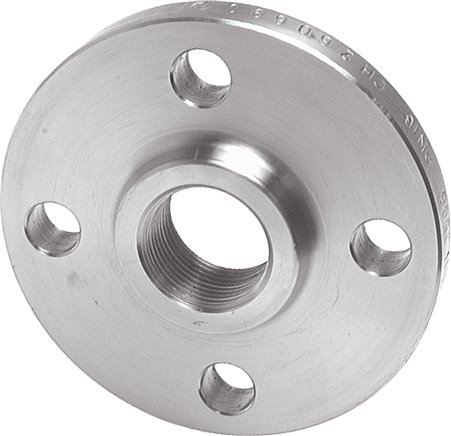

Gewindeflansch DN40-PN40 (DIN/EN), Rp 1-1/2", DIN 2567 & EN 1092-1 (Typ 13), 1.4
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN40 (DIN/EN)GRp 1-1/2"DN (mm)40PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)150H (mm)32k (mm)110d (mm)18Gewicht2,2 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN10-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 17,2mm, 1.4
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN10-PN40 (DIN/EN)D (mm)17,2DN (mm)10PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)90H (mm)35d-1 (mm)14k (mm)60Gewicht650 g / Stk.
Sofort verfügbar
Vorschweißflansch DN100-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 114,3mm, 1.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN6 (DIN/EN)D (mm)114,3DN (mm)100PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)210H (mm)45d-1 (mm)18k (mm)170Gewicht3,5 kg / Stk.
Sofort verfügbar
Gewindeflansch DN15-PN40 (DIN/EN), Rp 1/2", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN40 (DIN/EN)GRp 1/2"DN (mm)15PN (bar)40NormEN 1092-1 (Typ 13)A (mm)95H (mm)22k (mm)65d (mm)14Gewicht750 g / Stk.
Sofort verfügbar
Vorschweißflansch DN300-PN10 (DIN/EN), DIN 2632 & EN 1092-1 (Typ 11), 323,9mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN300-PN10 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)10NormDIN 2632 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)445H (mm)68d-1 (mm)22k (mm)400Gewicht17 kg / Stk.
Sofort verfügbar

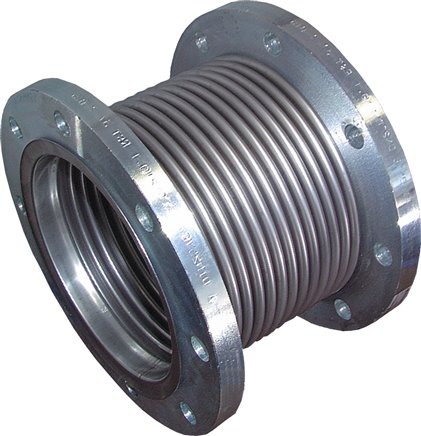

Kompensator, DN32-PN16 (EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN32-PN16 (EN)AusführungStandardDN (mm)32PN (bar)16Axial-Stauchung (mm)13Axial-Streckung (mm)13Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)135D (mm)140Anzahl Löcher4Gewicht3,9 kg / Stk.
Sofort verfügbar
Gewindeflansch DN65-PN16 (DIN), Rp 2-1/2", DIN 2566, 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN16 (DIN)GRp 2-1/2"DN (mm)65PN (bar)16NormDIN 2566A (mm)185H (mm)32k (mm)145d (mm)18Gewicht3,3 kg / Stk.
Sofort verfügbar

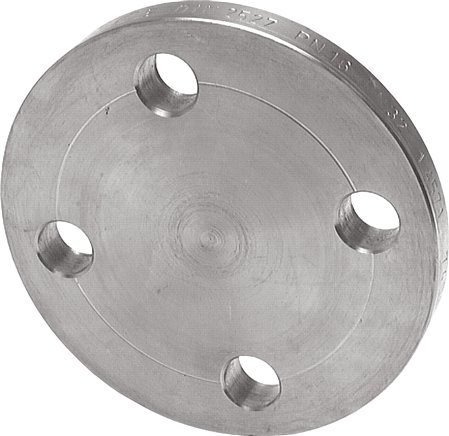

Blindflansch DN80-PN6 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN80-PN6 (DIN/EN)DN (mm)80PN (bar)6NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)190b (mm)16k (mm)150d (mm)18Gewicht3,4 kg / Stk.
Sofort verfügbar
Blindflansch DN80-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN80-PN16 (DIN/EN)DN (mm)80PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)20k (mm)160d (mm)18Gewicht4,6 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN40-PN100 (DIN/EN), DIN 2637 & EN 1092-1 (Typ 11), 48,3mm, 1.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN100 (DIN/EN)D (mm)48,3DN (mm)40PN (bar)100NormDIN 2637 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)170H (mm)62d-1 (mm)22k (mm)125Gewicht4,1 kg / Stk.
Sofort verfügbar
Gewindeflansch DN20-PN16 (EN), Rp 3/4", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN16 (EN)GRp 3/4"DN (mm)20PN (bar)16NormEN 1092-1 (Typ 13)A (mm)105H (mm)24k (mm)75d (mm)14Gewicht1,1 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN50-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 60,3mm, Sta
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN50-PN16 (DIN/EN)D (mm)60,3DN (mm)50PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)165H (mm)45d-1 (mm)18k (mm)125Gewicht2,6 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN65-PN16 (EN), EN 1092-1 (Typ 11), 76,1mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN65-PN16 (EN)D (mm)76,1DN (mm)65PN (bar)16NormEN 1092-1 (Typ 11)S (mm)2,9A (mm)185H (mm)45d-1 (mm)18k (mm)145Gewicht3 kg / Stk.
Sofort verfügbar
Blindflansch DN250-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN250-PN16 (DIN/EN)DN (mm)250PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)405b (mm)26k (mm)355d (mm)26Gewicht24 kg / Stk.
Sofort verfügbar
Blindflansch DN25-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN25-PN40 (DIN/EN)DN (mm)25PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)115b (mm)18k (mm)85d (mm)14Gewicht1,3 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN40-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 48,3mm, Sta
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN40-PN40 (DIN/EN)D (mm)48,3DN (mm)40PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)150H (mm)45d-1 (mm)18k (mm)110Gewicht2,2 kg / Stk.
Sofort verfügbar
Kompakt-Kompensator, DN100-PN16 (DIN/EN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN100-PN16 (DIN/EN)DN (mm)100Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)18D (mm)220Anzahl Löcher8Gewicht7 kg / Stk.
