Sofort verfügbar

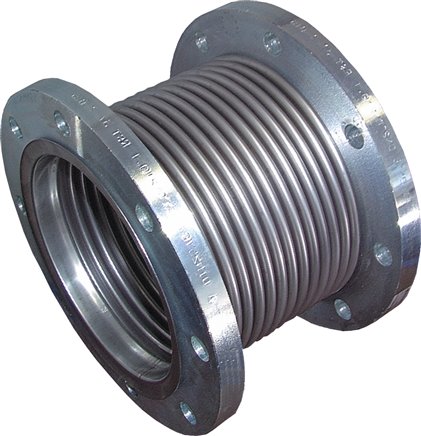

Kompensator, DN200-PN10 (DIN/EN), Edelstahl, Flansche und Balg aus 1.4404
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN200-PN10 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)200PN (bar)10Axial-Stauchung (mm)35Axial-Streckung (mm)35Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)230D (mm)340Anzahl Löcher8Gewicht23 kg / Stk.
Sofort verfügbar
Blindflansch DN10-PN16 (DIN),DIN 2527, 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN10-PN16 (DIN)DN (mm)10PN (bar)16NormDIN 2527A (mm)90b (mm)14k (mm)60d (mm)14Gewicht650 g / Stk.
Lieferzeit anfragen
Vorschweißflansch DN150-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 168,3mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN150-PN40 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)300H (mm)75d-1 (mm)26k (mm)250Gewicht11 kg / Stk.
Lieferzeit anfragen

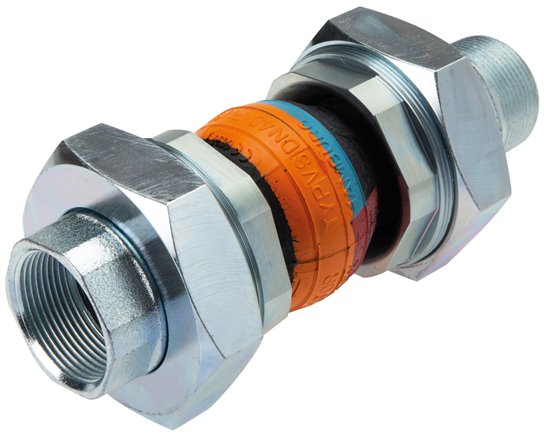

Kompensator, DN32, R 1-1/4" (AG)-G 1-1/4" (IG), NBR
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/4 (AG)G2G 1-1/4 (IG)Ausführung BalgNBRAusführungAußengewinde / InnengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)212SW1 (mm)75SW2 (mm)47
Lieferzeit anfragen
29
%
Kompensator, DN250-PN10 (DIN/EN), NBR
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN250-PN10 (DIN/EN)Ausführung BalgNBRDN (mm)250PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)6L (mm)175B (mm)25D (mm)395Di (mm)262 ? 5Gewicht24 kg / Stk.
Lieferzeit anfragen

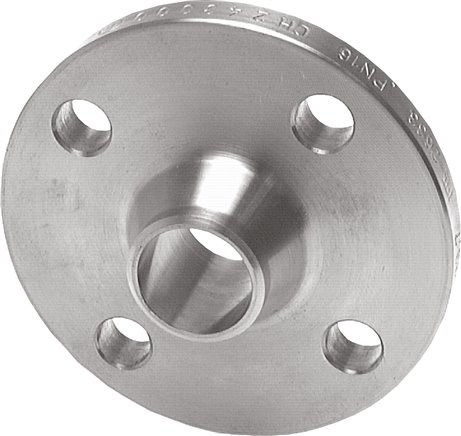

Vorschweißflansch DN300-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 323,9mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN300-PN40 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)8,0A (mm)515H (mm)115d-1 (mm)33k (mm)450
Lieferzeit anfragen

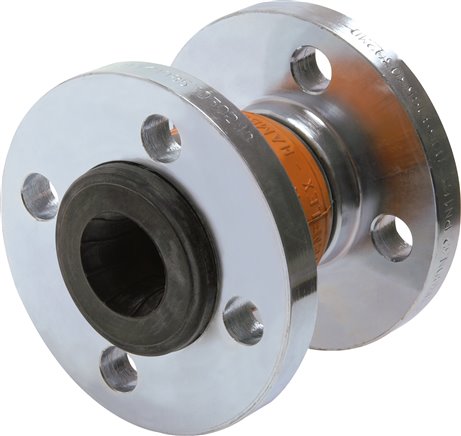

Kompensator, DN175-PN16 (DIN), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN175-PN16 (DIN)Ausführung BalgEPDMDN (mm)175PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)6L (mm)150B (mm)22D (mm)315Di (mm)185 ? 4Gewicht16 kg / Stk.
Lieferzeit anfragen
28
%
Kompensator, DN300-PN10 (DIN/EN), Butyl (CIIR)
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN300-PN10 (DIN/EN)Ausführung BalgButyl (CIIR)DN (mm)300PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)5L (mm)200B (mm)25D (mm)445Di (mm)312 ? 5
Lieferzeit anfragen
Kompensator, DN250-PN10 (DIN/EN), Edelstahl, Flansche und Balg aus 1.4404
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN250-PN10 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)250PN (bar)10Axial-Stauchung (mm)26Axial-Streckung (mm)26Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)245D (mm)395Anzahl Löcher12
Lieferzeit anfragen
28
%
Kompensator, DN300-PN10 (DIN/EN), NBR
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN300-PN10 (DIN/EN)Ausführung BalgNBRDN (mm)300PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)5L (mm)200B (mm)25D (mm)445Di (mm)312 ? 5
