Sofort verfügbar
Sechskantschraube DIN 933, M 20x80, Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)58Muttern934-M20 ES4AScheiben125A-20 ES4AGewicht240 g / Stk.
Sofort verfügbar

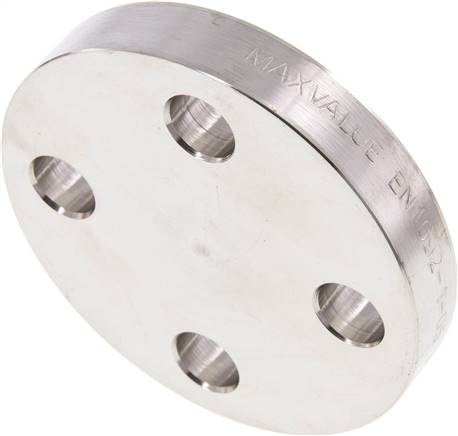

Blindflansch DN15-PN16 (DIN),DIN 2527, 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN16 (DIN)DN (mm)15PN (bar)16NormDIN 2527A (mm)95b (mm)14k (mm)65d (mm)14Gewicht700 g / Stk.
Sofort verfügbar

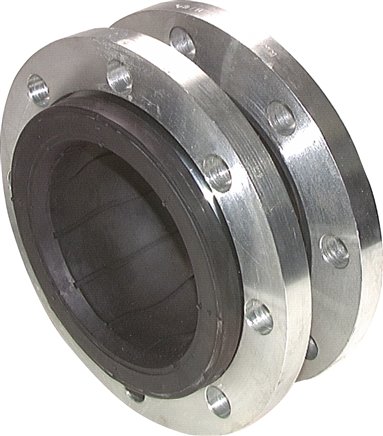

Kompakt-Kompensator, DN200-PN16 (DIN/EN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN200-PN16 (DIN/EN)DN (mm)200Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)24D (mm)340Anzahl Löcher12Gewicht18 kg / Stk.
Sofort verfügbar

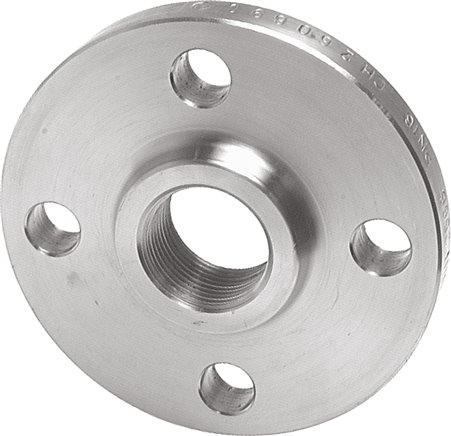

Gewindeflansch DN40-PN40 (DIN/EN), Rp 1-1/2", DIN 2567 & EN 1092-1 (Typ 13), Sta
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN40-PN40 (DIN/EN)GRp 1-1/2"DN (mm)40PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)150H (mm)32k (mm)110d (mm)18Gewicht1,9 kg / Stk.
Sofort verfügbar
Kompensator, DN80-PN16 (DIN/EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN80-PN16 (DIN/EN)AusführungStandardDN (mm)80PN (bar)16Axial-Stauchung (mm)23Axial-Streckung (mm)23Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)175D (mm)200Anzahl Löcher8Gewicht8 kg / Stk.
Sofort verfügbar
Blindflansch DN25-PN160 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN25-PN160 (DIN/EN)DN (mm)25PN (bar)160NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)140b (mm)24k (mm)100d (mm)18Gewicht2,5 kg / Stk.
Sofort verfügbar

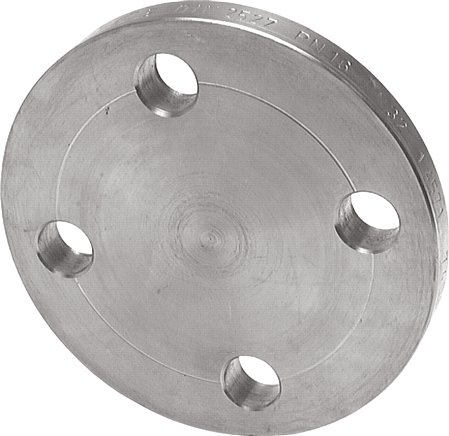

Blindflansch DN25-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN40 (DIN/EN)DN (mm)25PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)115b (mm)18k (mm)85d (mm)14Gewicht1,4 kg / Stk.
Sofort verfügbar

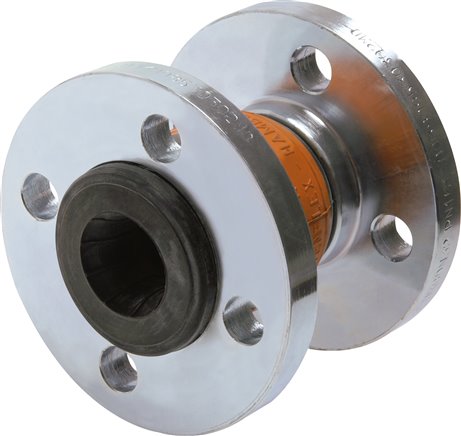

Kompensator, DN50-PN16 (DIN/EN), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN50-PN16 (DIN/EN)Ausführung BalgEPDMDN (mm)50PN (bar)16Axial-Stauchung (mm)35Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)21L (mm)125B (mm)16D (mm)165Di (mm)56 ? 3Gewicht4,4 kg / Stk.
Sofort verfügbar
Gewindeflansch DN40-PN16 (EN), Rp 1-1/2", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN16 (EN)GRp 1-1/2"DN (mm)40PN (bar)16NormEN 1092-1 (Typ 13)A (mm)150H (mm)26k (mm)110d (mm)18Gewicht2,2 kg / Stk.
Sofort verfügbar
Gewindeflansch DN15-PN16 (EN), Rp 1/2", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN16 (EN)GRp 1/2"DN (mm)15PN (bar)16NormEN 1092-1 (Typ 13)A (mm)95H (mm)20k (mm)65d (mm)14Gewicht750 g / Stk.
Sofort verfügbar

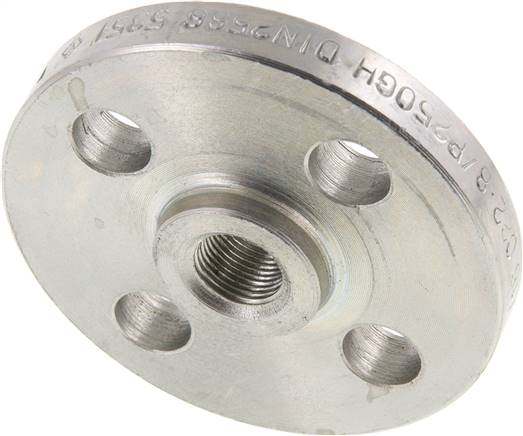

Gewindeflansch DN32-PN16 (DIN), Rp 1-1/4", DIN 2566, Stahl verzinkt
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN32-PN16 (DIN)GRp 1-1/4"DN (mm)32PN (bar)16NormDIN 2566A (mm)140H (mm)26k (mm)100d (mm)18Gewicht1,6 kg / Stk.
Sofort verfügbar
Gewindeflansch DN50-PN40 (DIN/EN), Rp 2", DIN 2567 & EN 1092-1 (Typ 13), Stahl v
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN50-PN40 (DIN/EN)GRp 2"DN (mm)50PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)165H (mm)34k (mm)125d (mm)18Gewicht2,8 kg / Stk.
Sofort verfügbar

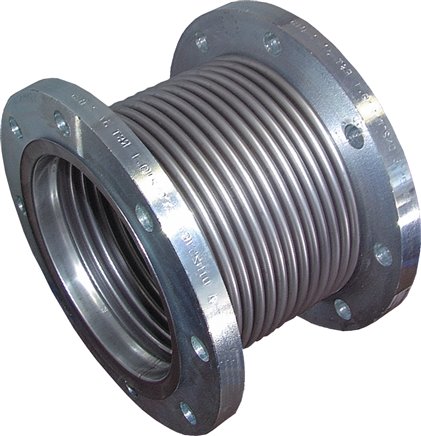

Kompensator, DN100-PN16 (DIN/EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN100-PN16 (DIN/EN)AusführungStandardDN (mm)100PN (bar)16Axial-Stauchung (mm)23Axial-Streckung (mm)23Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)180D (mm)220Anzahl Löcher8Gewicht9 kg / Stk.
Sofort verfügbar

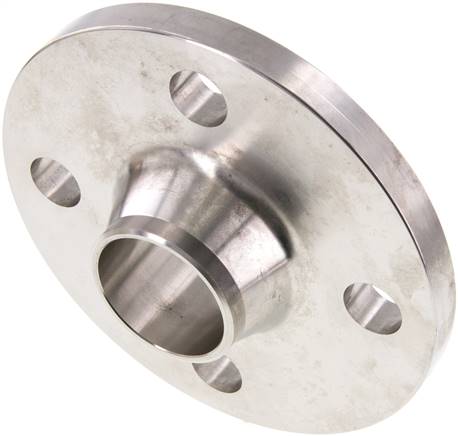

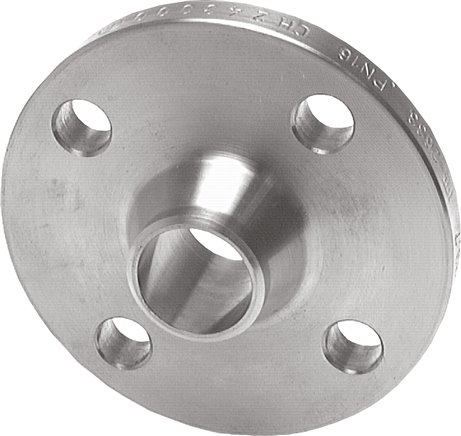

Vorschweißflansch DN32-PN16 (DIN), DIN 2633, 42,4mm, 1.4571
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN32-PN16 (DIN)D (mm)42,4DN (mm)32PN (bar)16NormDIN 2633S (mm)2,6A (mm)140H (mm)40d-1 (mm)18k (mm)100Gewicht1,8 kg / Stk.
Sofort verfügbar
Blindflansch DN50-PN160 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN160 (DIN/EN)DN (mm)50PN (bar)160NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)195b (mm)30k (mm)145d (mm)26Gewicht6 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN300-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 323,9mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN300-PN16 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)460H (mm)78d-1 (mm)26k (mm)410Gewicht22 kg / Stk.
Sofort verfügbar

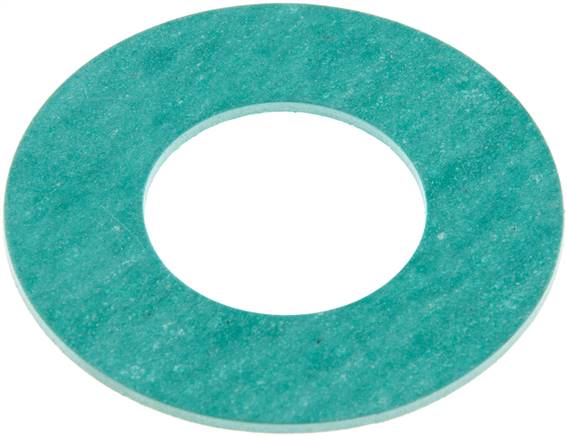

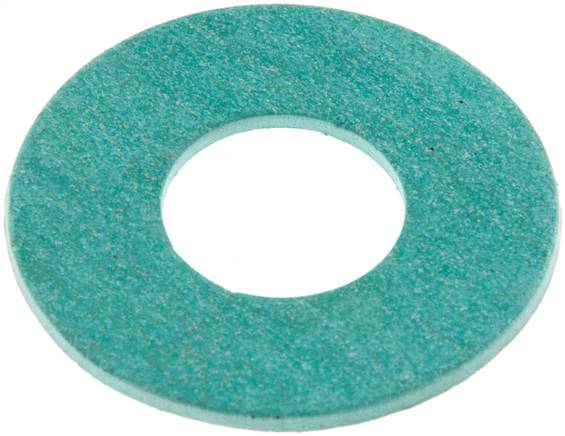

Flanschdichtung DN 15, 22 x 50 x 2mm, C 4400
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)22 x 50 x 2DN (mm)15Passend für FlanschePN 10, 16, 25 & 40WerkstoffC 4400Gewicht4.9 g / Stk.
Sofort verfügbar
Vorschweißflansch DN200-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 219,1mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN200-PN40 (DIN/EN)D (mm)219,1DN (mm)200PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)6,3A (mm)375H (mm)88d-1 (mm)30k (mm)320Gewicht21 kg / Stk.
Sofort verfügbar
Kompensator, DN40, R 1-1/2" (AG)-G 1-1/2" (IG), EPDM
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/2 (AG)G2G 1-1/2 (IG)Ausführung BalgEPDMAusführungAußengewinde / InnengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)214SW1 (mm)75SW2 (mm)54Gewicht2,6 kg / Stk.
Sofort verfügbar
Kompensator, DN32, R 1-1/4" (AG)-R 1-1/4" (AG), NBR
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/4 (AG)G2R 1-1/4 (AG)Ausführung BalgNBRAusführungAußengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)237SW1 (mm)75SW2 (mm)47Gewicht2,7 kg / Stk.
Sofort verfügbar
Kompensator, DN40, R 1-1/2" (AG)-R 1-1/2" (AG), NBR
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/2 (AG)G2R 1-1/2 (AG)Ausführung BalgNBRAusführungAußengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)239SW1 (mm)75SW2 (mm)54Gewicht2,8 kg / Stk.
Sofort verfügbar
Kompensator, DN65-PN16 (DIN), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN65-PN16 (DIN)Ausführung BalgEPDMDN (mm)65PN (bar)16Axial-Stauchung (mm)35Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)17L (mm)125B (mm)18D (mm)185Di (mm)72 ? 3Gewicht6 kg / Stk.
Sofort verfügbar

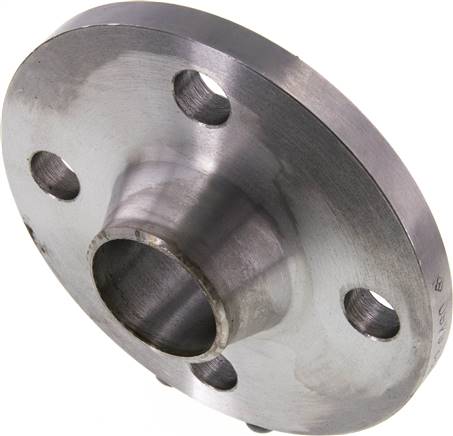

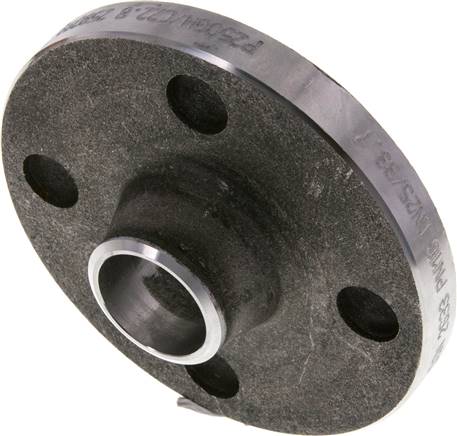

Vorschweißflansch DN10-PN16 (DIN), DIN 2633, 17,2mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN10-PN16 (DIN)D (mm)17,2DN (mm)10PN (bar)16NormDIN 2633S (mm)1,8A (mm)90H (mm)35d-1 (mm)14k (mm)60Gewicht600 g / Stk.
Sofort verfügbar
Gewindeflansch DN15-PN40 (DIN/EN), Rp 1/2", DIN 2567 & EN 1092-1 (Typ 13), Stahl
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN15-PN40 (DIN/EN)GRp 1/2"DN (mm)15PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)95H (mm)22k (mm)65d (mm)14Gewicht650 g / Stk.
