Sofort verfügbar
Gewindeflansch DN25-PN40 (DIN/EN), Rp 1", DIN 2567 & EN 1092-1 (Typ 13), Stahl v
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN25-PN40 (DIN/EN)GRp 1"DN (mm)25PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)115H (mm)28k (mm)85d (mm)14Gewicht1,1 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN100-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 114,3mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN100-PN16 (DIN/EN)D (mm)114,3DN (mm)100PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)220H (mm)52d-1 (mm)18k (mm)180Gewicht4,5 kg / Stk.
Sofort verfügbar
Gewindeflansch DN50-PN6 (DIN/EN), Rp 2", DIN 2565 & EN 1092-1 (Typ 13), Stahl ve
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN50-PN6 (DIN/EN)GRp 2"DN (mm)50PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)140H (mm)28k (mm)110d (mm)14Gewicht1,5 kg / Stk.
Sofort verfügbar

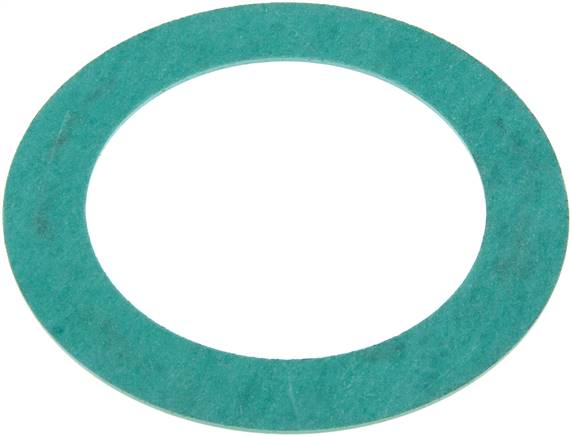

Flanschdichtung DN 100, 115 x 162 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)115 x 162 x 3DN (mm)100Passend für FlanschePN 10 & 16WerkstoffSilikonGewicht35 g / Stk.
Sofort verfügbar
Vorschweißflansch DN25-PN160 (DIN/EN), DIN 2638 & EN 1092-1 (Typ 11), 33,7mm, 1.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN160 (DIN/EN)D (mm)33,7DN (mm)25PN (bar)160NormDIN 2638 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)140H (mm)48d-1 (mm)18k (mm)100Gewicht2,7 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN80-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 88,9mm, Sta
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN80-PN16 (DIN/EN)D (mm)88,9DN (mm)80PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)3,2A (mm)200H (mm)50d-1 (mm)18k (mm)160Gewicht3,9 kg / Stk.
Sofort verfügbar
Blindflansch DN50-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN40 (DIN/EN)DN (mm)50PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)165b (mm)20k (mm)125d (mm)18Gewicht3,2 kg / Stk.
Sofort verfügbar
Flanschdichtung DN 400, 420 x 490 x 2mm, C 4400
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)420 x 490 x 2DN (mm)400Passend für FlanschePN 10WerkstoffC 4400Gewicht150 g / Stk.
Sofort verfügbar
Flanschdichtung DN 50, 61 x 107 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)61 x 107 x 3DN (mm)50Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht21 g / Stk.
Sofort verfügbar
Vorschweißflansch DN25-PN16 (DIN), DIN 2633, 33,7mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN25-PN16 (DIN)D (mm)33,7DN (mm)25PN (bar)16NormDIN 2633S (mm)2,6A (mm)115H (mm)38d-1 (mm)14k (mm)85Gewicht1,2 kg / Stk.
Sofort verfügbar
%
Sechskantmutter DIN 934 / ISO 4032, M 20, Stahl verzinkt 8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungMutterGewindeM 20Gewicht55 g / Stk.
Sofort verfügbar
Blindflansch DN25-PN16 (DIN),DIN 2527, 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN16 (DIN)DN (mm)25PN (bar)16NormDIN 2527A (mm)115b (mm)16k (mm)85d (mm)14Gewicht1,3 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN25-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 33,7mm, Sta
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN25-PN40 (DIN/EN)D (mm)33,7DN (mm)25PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)115H (mm)40d-1 (mm)14k (mm)85Gewicht1,3 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN20-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 26,9mm, Sta
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN20-PN40 (DIN/EN)D (mm)26,9DN (mm)20PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,3A (mm)105H (mm)40d-1 (mm)14k (mm)75Gewicht1,1 kg / Stk.
Sofort verfügbar

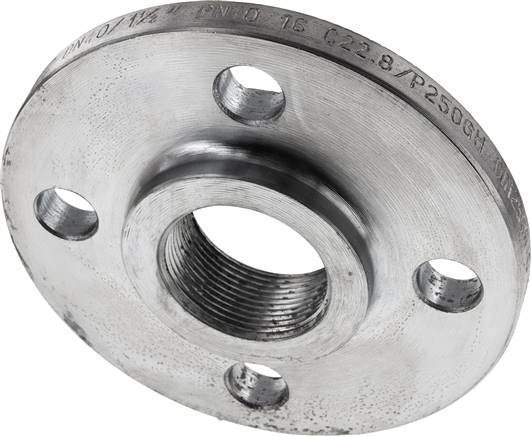

Gewindeflansch DN40-PN16 (DIN), Rp 1-1/2", DIN 2566, Stahl verzinkt
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN40-PN16 (DIN)GRp 1-1/2"DN (mm)40PN (bar)16NormDIN 2566A (mm)150H (mm)26k (mm)110d (mm)18Gewicht1,9 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN200-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 219,1mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN200-PN40 (DIN/EN)D (mm)219,1DN (mm)200PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)6,3A (mm)375H (mm)88d-1 (mm)30k (mm)320Gewicht21 kg / Stk.
Sofort verfügbar

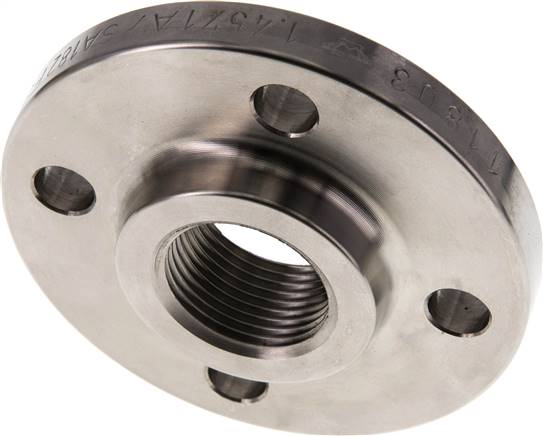

Gewindeflansch DN25-PN6 (DIN/EN), Rp 1", DIN 2565 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN6 (DIN/EN)GRp 1"DN (mm)25PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)100H (mm)24k (mm)75d (mm)11Gewicht750 g / Stk.
Sofort verfügbar
Gewindeflansch DN100-PN16 (DIN/EN), Rp 4", DIN 2566 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN16 (DIN/EN)GRp 4"DN (mm)100PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)220H (mm)38k (mm)180d (mm)18Gewicht4,6 kg / Stk.
Sofort verfügbar
Blindflansch DN65-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN40 (DIN/EN)DN (mm)65PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)185b (mm)22k (mm)145d (mm)18Gewicht4,4 kg / Stk.
Sofort verfügbar
Vorschweißflansch DN300-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 323,9mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN300-PN16 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)460H (mm)78d-1 (mm)26k (mm)410Gewicht22 kg / Stk.
Sofort verfügbar
Kompakt-Kompensator, DN80-PN16 (DIN/EN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN80-PN16 (DIN/EN)DN (mm)80Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)18D (mm)200Anzahl Löcher8Gewicht7 kg / Stk.
Sofort verfügbar
Gewindeflansch DN50-PN6 (DIN/EN), Rp 2", DIN 2565 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN6 (DIN/EN)GRp 2"DN (mm)50PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)140H (mm)28k (mm)110d (mm)14Gewicht1,4 kg / Stk.
Sofort verfügbar

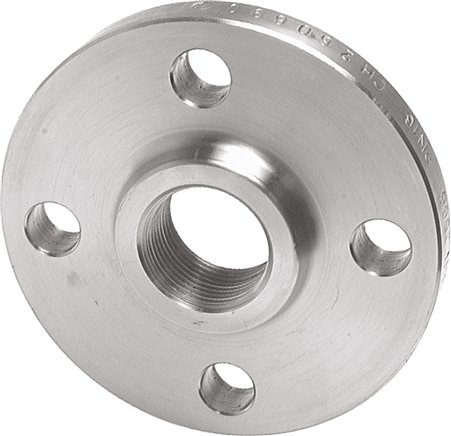

Gewindeflansch DN40-PN40 (DIN/EN), Rp 1-1/2", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN40 (DIN/EN)GRp 1-1/2"DN (mm)40PN (bar)40NormEN 1092-1 (Typ 13)A (mm)150H (mm)32k (mm)110d (mm)18Gewicht2,2 kg / Stk.
Sofort verfügbar
Gewindeflansch DN65-PN16 (DIN), Rp 2-1/2", DIN 2566, Stahl verzinkt
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN65-PN16 (DIN)GRp 2-1/2"DN (mm)65PN (bar)16NormDIN 2566A (mm)185H (mm)32k (mm)145d (mm)18Gewicht3,2 kg / Stk.
