Elektr. Edelstahl-Kugelhahn, G 2", 24 bis 240 V (AC) / 24 bis 135 V (DC), PN63, BSR
Versandkostenfrei
Lieferzeit anfragen
Preis Pro Stück
2.262,34 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
2.262,34 €*
2.637,75 €*
(Sie sparen 14.23% )
|
| 3 ab |
2.149,22 €*
2.637,75 €*
(Sie sparen 18.52% )
|
| 10 ab |
2.036,10 €*
2.637,75 €*
(Sie sparen 22.81% )
|
| 30 ab |
1.922,99 €*
2.637,75 €*
(Sie sparen 27.1% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571914011
Produktnummer:
DA127104
Gewicht:
7 kg
Produktinformationen "Elektr. Edelstahl-Kugelhahn, G 2", 24 bis 240 V (AC) / 24 bis 135 V (DC), PN63, BSR"
Vorteile:
•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)
Kugelhahn
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM
Temperaturbereich:
-20°C bis +180°C
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Anschweißenden -AS, Zeugnis 3.1
Schwenkantrieb
Beschreibung:
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!
Werkstoffe:
Gehäuse: PA 6
Temperaturbereich:
-20°C bis +70°C
Spannung:
24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).
Schutzart:
IP 67
Einschaltdauer:
75%
Optional:
Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPS
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Weitere Eigenschaften:
| Ausführung | Battery Safety Return |
| Bauform | Gewindeanschluss |
| Spannung (V) | 24 bis 240 V (AC) / 24 bis 135 V (DC) |
| Gewinde | G 2" |
| DN (mm) | 50 |
| Einbaulänge Kugelhahn (mm) | 140 |
| PN (bar) | -0,9 bis 63 |
| Stellzeit (s) | 9 |
| Ersatzantriebe | ELU 230-3 |
| Gewicht | 6 kg / Stk. |
Anmelden
passendes Zubehör
Sofort verfügbar

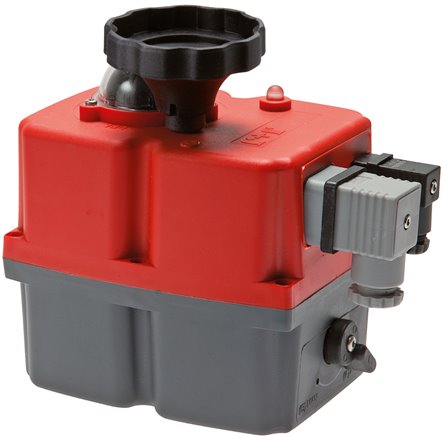

Elektrischer Schwenkantrieb 24 bis 240 V (AC) / 24 bis 135 V (DC), Baugröße 3
