Condor Druckschalter

Condor Druckschalter für Kompressoren Typ MDR 5/8 K Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.   Ausführung Drehstrom Entlastungsventil - Einstellbereich 2 - 8 bar Motorschutz (Überschutzrelais) ACHTUNG* max. Belastung gem. gewähltem Motorschutzrelais Ein-/Aus-Schalter ja Anschluss Flansch 1/2" Schaltvermögen 5,5 kW max. Ausschaltdruck 16 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig! Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Nachfolger für FF-4/DAH (1090400062) 1 WechslerDruckbereich 0,22 - 4 ,00 barDruckschalter mit NBR-Membran (Perbunan)Alu-Druckgussflansch für Öl, Wasser und Luft etc.Industrie-SchraubklemmeDruckanschluss: G 3/8" Innengewindemit Skala zur einfachen EinstellungKabelverschraubungen Stufen-/WürgenippelDIN ISO 228/I, VDE 0660, IEC 337-1, IEC 553-1nach EN 60947

Nachfolger für FF-4/16DAH (1090400081) 1 WechslerDruckbereich 1,00 - 16 ,00 barDruckschalter mit NBR-Membran (Perbunan)Alu-Druckgussflansch für Öl, Wasser und Luft etc.Industrie-SchraubklemmeDruckanschluss: G 3/8" Innengewindemit Skala zur einfachen EinstellungKabelverschraubungen Stufen-/WürgenippelDIN ISO 228/I, VDE 0660, IEC 337-1, IEC 553-1nach EN 60947

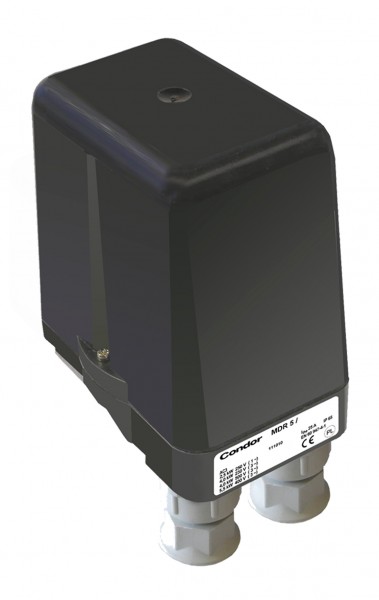

Condor Druckschalter für Kompressoren Typ MDR 5Sonderausführung mit Schutzart IP 65 nach EN 60947Anwendungen: z.B. PumpenschächteTechnische Daten: Druckbereich PAus 2 - 8 bar Max. Ausschaltdruck 45 bar Anschluss Flansch 1/2" Messing Schaltvermögen 5,5 kW Mediumstemperatur Luft -5 °C bis +80 °C Wasser +80 °C Schutzart IP 65 Ausführung Drehstrom Medienbeständigkeit: Acetylen, Benzin, Butan, Diesel, Erdgas, Erdöl, Ethylenglycol, Glycerol, Heizöl, Harn (Urin), Kohlendioxid, Kohlensäure, Luft, Mineralöle, Pflanzenöl, Propan, Silikonöl, Stickstoff, Synthetische Öle, Wasser, Wasser destilliert, Wasserstoff, Meerwasser, Wasserdampf

Condor Druckschalter für Kompressoren Typ MDR 5Sonderausführung mit Schutzart IP 65 nach EN 60947Anwendungen: z.B. PumpenschächteTechnische Daten:Druckbereich PAus1,5 - 5 barMax. Ausschaltdruck45 barAnschlussFlansch 1/2" EdelstahlSchaltvermögen5,5 kWMediumstemperaturLuft -5 °C bis +80 °C Wasser +80 °C SchutzartIP 65AusführungDrehstromMedienbeständigkeit: Acetylen, Benzin, Butan, Diesel, Erdgas, Erdöl, Ethylenglycol, Glycerol, Heizöl, Harn (Urin), Kohlendioxid, Kohlensäure, Luft, Mineralöle, Pflanzenöl, Propan, Silikonöl, Stickstoff, Synthetische Öle, Wasser, Wasser destilliert, Wasserstoff, Meerwasser, Wasserdampf

WechselstromausführungSchaltvermögen 4,0 kW / 3HPmax. Ausschaltdruck 6 bar / 87 psiinkl. Kabelverschraubung PG 13,5 Z/ZK2-polig (Öffner)nach EN 60947UL / CSA-Zulassung optionalDifferenzdruckverstellungFlanschmaterial Stahl (Ü=>Ausführung mit Überwurfmutter)Einsatzgebiete: PumpenBemessungsisolationsspannung500VMotorschaltvermögen4,0 kWMototrschaltvermögen (UL 508, CSA 22.2)3,0 HP / 2,0 HPMotorschaltvermögen (UL 508, CSA 22.2)0,5 HPSchaltstücklebensdauer>1x105Mechanische Lebensdauer>5x105Max. Schalthäufigkeit elektrisch120 Max. Schalthäufigkeit mechanisch600 Bemessungsbetriebsstrom le (EN 60947)20 ABemessungsbetriebsstrom le ( UL/CSA)26A Berstrdruck Pz>35 bar Zul. Medientemperatur Luft-5...+80°C Zul. Medientemperatur Wasser+70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Sie sind auf der Suche nach einem verlässlichen Druckschalter für Ihre Wasserpumpe oder Ihren Kompressor? Dann haben wir mit dem Condor MDR 21-EA/6 mit Wechselstromausführung das passende Ersatzteil für Sie. Der Leistungsdruckschalter vom Typ MDR 21 ist äußerst robust gebaut und kann vorwiegend in Pumpen aber auch in Kompressoren verbaut werden. Seit über 120 Jahren überzeugt der Traditionshersteller mit seinen Qualitäts-Druckschaltern und steht für kompetente Lösungen und Zuverlässigkeit in Sachen Drucktechnik. Um immer die Nase vorn zu haben, werden alle Druckanschlüsse der Condor Druckschalter aus massivem Aluminiumdruckguss hergestellt. Die Vorteile des Condor MDR 21/6-EA im Überblick: hochwertiges Condor Qualitätsprodukt „Made in Germany“ elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf Flansch gefertigt aus extra robustem Aluminiumdruckguss Druckschalter inklusive hochwertiger Membran aus NBR/SBR flexibel einsetzbar für Druckluft oder Wasser ideal für Hauswasserwerk, Wasserpumpe oder Kompressoren individuell einstellbar (im definierten Bereich) Technische Daten: Ausführung Wechselstrom Entlastungsventil - Einstellbereich 1,5 - 7 bar Ein-/Aus-Schalter ja Anschluss 1/4" Schaltvermögen 2,2 kW max. Ausschaltdruck 7 bar Kontaktart Öffner (2-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 44 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch)   Der Condor Druckschalter MDR 21/6-EA – Ein Pumpendruckschalter mit 1A-Qualität! Mit dem MDR 21/6 EA erhalten Sie einen absolut hochwertigen Druckschalter für den automatischen Pumpen- und Kompressorbetrieb mit Wechselstrom. Der Schalter ist mit einem Ein- und Ausschaltknopf ausgestattet, hat ein Schaltvermögen von 2,2 kW und ist in die Schutzklasse IP 44 eingruppiert. Da der Flansch aus massivem Aluminiumdruckguss gefertigt wird, ist er im Betrieb besonders robust und zuverlässig. Der MDR 21/6-EA wird mit einem geradem 1/4 Zoll Innengewinde geliefert, an dem das Druckrohr Ihres Kompressors bzw. die Pumpe sicher angeschlossen werden kann. Ab Werk ist der MDR 21/6-EA mit 1,5 bar Einschaltdruck und 3,0 bar Ausschaltdruck voreingestellt. Natürlich können Sie die Werte nach Bedarf anpassen – die Anleitung dazu erhalten Sie von uns. Alles in allem ist der Condor Druckschalter aus der Baureihe 21 ideal, wenn Sie auf ein langlebiges Ersatzteil Wert legen. Wichtige Hinweise zum Condor MDR 21/6-EA: Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft. Passende Kabelverschraubungen (z. B. Würgenippel), sind für den für den MDR 21 separat erhältlich und nicht im Lieferumfang enthalten. Bitte rufen Sie uns an. Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Druckschalter für Kompressoren Typ MDR 3/16 EA Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.   Technische Daten: Schaltvermögen 7,5 kW Ausschaltdruck max. 12 bar Kontaktart Öffner (3-polig) Einstellbereich min. 6 bar Einstellbereich max. 16 bar Schutzart IP 54 Schalthäufigkeit max. 120 (elektrisch), 600 (mechanisch) Ausführung Drehstromausführung Druckluftanschluss G 1/2 Mediumstemperatur min. -5 °C Mediumstemperatur max. 80 °C Anschluss Flansch G1/2 + 3 x G1/4 seitlich*     * Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.   Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.). Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S Stahlflansch (Ü => Ausführung mit Überwurfmutter) 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas   Einsatzgebiete: Pumpen Bemessungsisolationsspannung  500V Motorschaltvermögen  4,0 kW Schaltstücklebensdauer  >1x105 Mechanische Lebensdauer  >5x105 Max. Schalthäufigkeit elektrisch  120  Max. Schalthäufigkeit mechanisch  600  Bemessungsbetriebsstrom le bei 240 V AC  20 A  Berstrdruck Pz  >35 bar  Zul. Medientemperatur Luft  -5...+80°C  Zul. Medientemperatur Wasser  +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2

Druckschalter für Kompressoren Typ MDR 3/16 K-1/2Nachfolgemodell vom MDR 6/16 K - 1/2Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter. Ausführung Drehstrom Entlastungsventil - Einstellbereich 6 - 16 bar Motorschutz (Überschutzrelais) - max. Belastung - Ein-/Aus-Schalter ja Anschluss Flansch 1/2 Schaltvermögen 7,5 kW max. Ausschaltdruck 35 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch)

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Beschreibung: Drehstromausführung Schaltvermögen 5,5 kW max. Ausschaltdruck 25 bar 3-polig (Öffner) nach EN 60947 Flanschmaterial = Aluminium-Druckguss KEMA-EUR Einsatzgebiete: Kompressoren, Pumpen Technische Daten:  Bemessungsisolationsspannung Ui 500 V Motorschaltvermögen (AC 3) Ue=240 V (1~) 2,5 kW Motorschaltvermögen (AC 3) Ue=230 V (3~) 4,0 kW                                        Motorschaltvermögen (AC 3) Ue=400 V (3~ 5,5 kW Motorschaltvermögen (AC 3) Ue=500 V (3~ 5,5 kW Schaltstücklebensdauer (AC 3) Ue=240 V (3~ > 1 x 105 Mechanische Lebensdauer Schaltspiele > 5 x 105 Max. Schalthäufigkeit elektrisch Schaltspiele/h 120 Max. Schalthäufigkeit mechanisch Schaltspiele/h 600 Bemessungsbetriebsstrom Ie bei 400 V AC3/500 VAC 3 16 A / 9 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1 … feindrähtig 1 x / 2 x 2,5 / 2,5mm2 Anschlussquerschnitte 1 … eindrähtig 1 x / 2 x 2,5 / 2,5mm2

Condor Druckschalter für Kompressoren Typ MDR 5Sonderausführung mit Schutzart IP 65 nach EN 60947Anwendungen: z.B. PumpenschächteTechnische Daten:Druckbereich PAus2 - 8 barMax. Ausschaltdruck45 barAnschlussFlansch 1/2" EdelstahlSchaltvermögen5,5 kWMediumstemperaturLuft -5 °C bis +80 °C Wasser +80 °C SchutzartIP 65AusführungDrehstromMedienbeständigkeit: Acetylen, Benzin, Butan, Diesel, Erdgas, Erdöl, Ethylenglycol, Glycerol, Heizöl, Harn (Urin), Kohlendioxid, Kohlensäure, Luft, Mineralöle, Pflanzenöl, Propan, Silikonöl, Stickstoff, Synthetische Öle, Wasser, Wasser destilliert, Wasserstoff, Meerwasser, Wasserdampf

Condor Druckschalter für Kompressoren Typ MDR 5Sonderausführung mit Schutzart IP 65 nach EN 60947Anwendungen: z.B. PumpenschächteTechnische Daten:Druckbereich PAus1,5 - 5 barMax. Ausschaltdruck45 barAnschlussFlansch 1/2" MessingSchaltvermögen5,5 kWMediumstemperaturLuft -5 °C bis +80 °C Wasser +80 °C SchutzartIP 65AusführungDrehstromMedienbeständigkeit: Acetylen, Benzin, Butan, Diesel, Erdgas, Erdöl, Ethylenglycol, Glycerol, Heizöl, Harn (Urin), Kohlendioxid, Kohlensäure, Luft, Mineralöle, Pflanzenöl, Propan, Silikonöl, Stickstoff, Synthetische Öle, Wasser, Wasser destilliert, Wasserstoff, Meerwasser, Wasserdampf

Condor-Druckschalter für Kompressoren Typ MDR 3/35Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungDrehstromEntlastungsventil-Einstellbereich12-35 barMotorschutz (Überschutzrelais)-max. Belastung-Ein-/Aus-SchalterneinAnschlussFlansch G1/2Schaltvermögen7,5 kWmax. Ausschaltdruck35 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)Fragen zum Artikel?Rufen Sie Herrn Steffen Siefert unter Telefon 07032-7999111 an. Wir freuen uns auf Ihren Anruf.

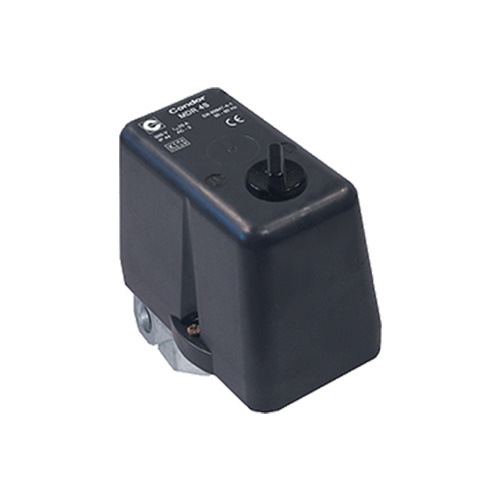

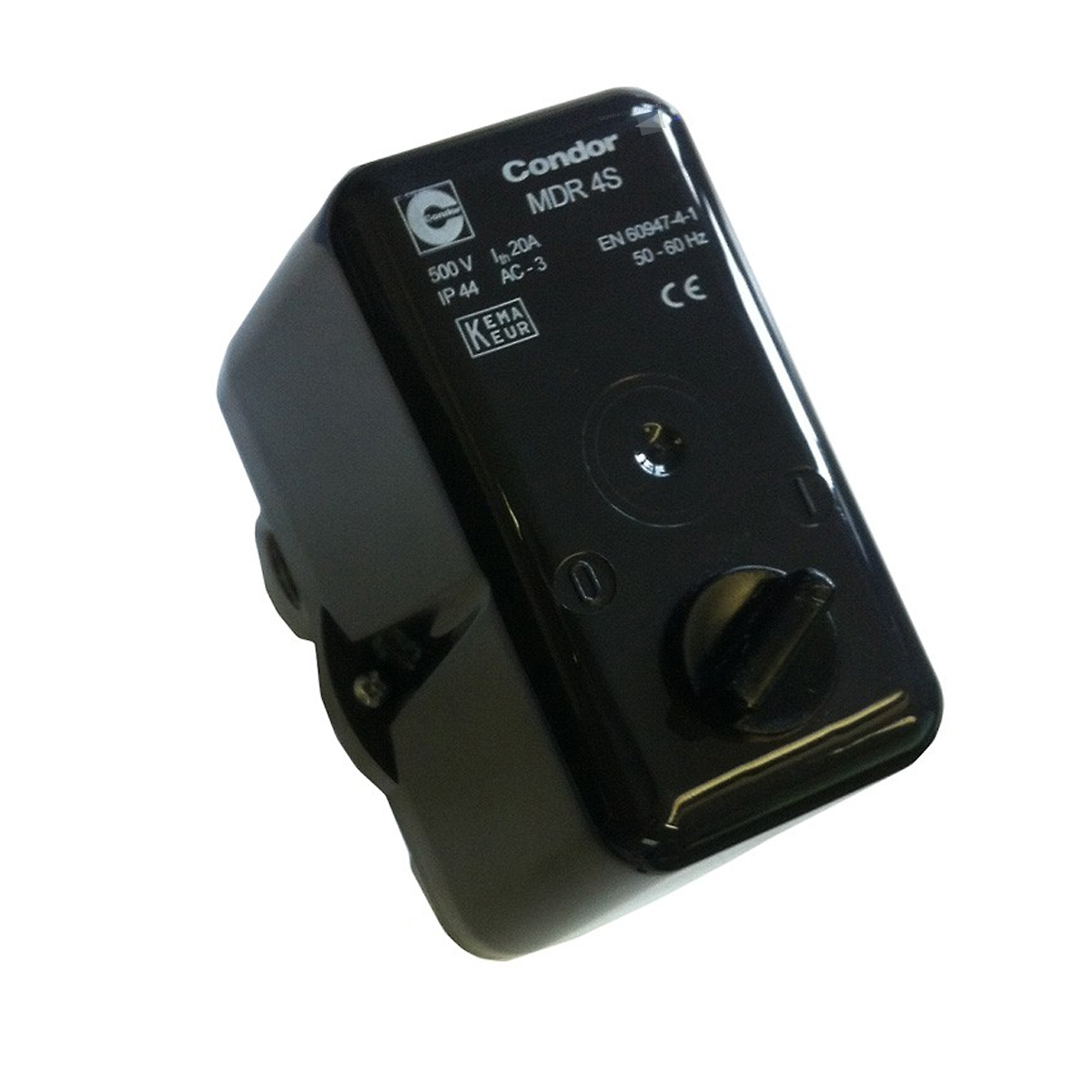

Condor Druckschalter für Kompressoren Typ MDR 4S/16 KQualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungDrehstromEntlastungsventilEV 4WSEinstellbereich6 - 16 bar / voreingestellt auf 7,8-9,8 barEin-/Aus-SchalterjaAnschlussFlansch G1/4 + 3x G1/4 seitlichSchaltvermögen5,5 kWmax. Ausschaltdruck16 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)Anschluß Flansch unten 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.
