Condor MDR 43
Sofort verfügbar
%

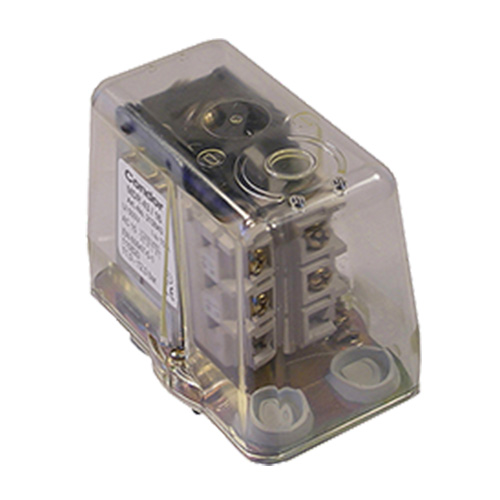

Condor MDR 43/6 2,5-6 bar G 1/4" DBA BAAA xxxA040 XAA XXX
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
Sofort verfügbar
%

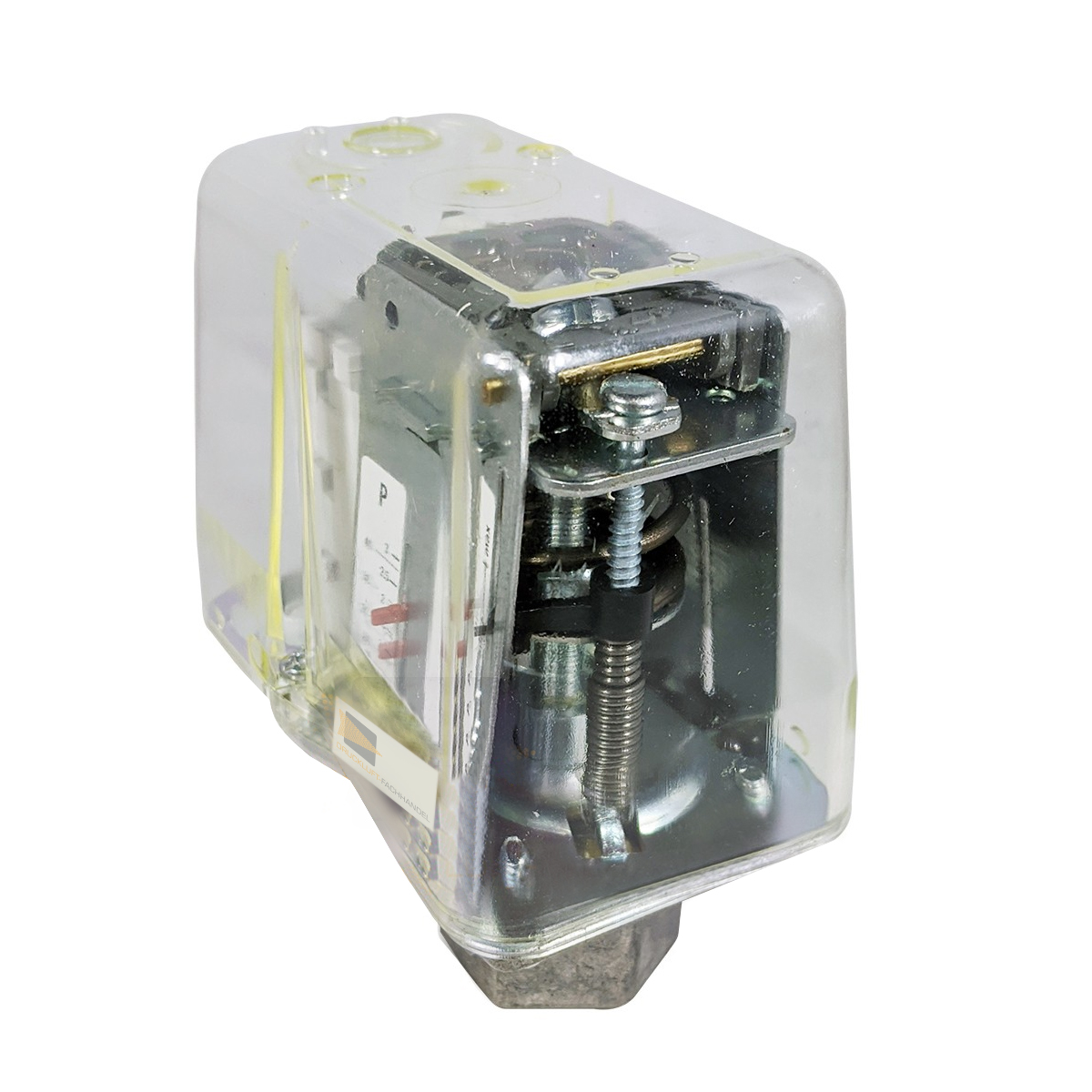

Condor MDR 43/3 0,5-3 bar G 1/2" BAA BAAA xxxA020 XAA XXX
1 Schließer + 1 Öffner
Druckbereiche bis 16 bar
nach EN 60947
Flanschmaterial = Aluminium-Druckguss
Technische Daten:
Bemessungsisolationsspannung
500 V
Bemessungsbetriebsspannung Ue
250 V
Bemessungsbetriebsstrom le
8 A
Bemessungsbetriebsstrom lthe
10 A
Schaltstücklebensdauer (AC 15)
> 1,5 x 105
Mechanische Lebensdauer
> 1,5 x 106
Max. Schalthäufigkeit elektrisch
120
Max. Schalthäufigkeit mechanisch
600
Berstdruck Pz
>60 bar
Zul. Medientemperatur Luft
-30...+ 80°C
Zul. Medientemperatur Wasser
+ 80 °C
Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x
2,5 / 2,5mm2
Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x
2,5 / 2,5mm2
Schutzart nach EN 60529
IP 44
Sofort verfügbar
Condor Druckschalter MDR 43/11 Anschluss G1/2 212812
Condor-Steuerdruckschalter Typ MDR 43/11Anschluss G1/2
Druckbereiche bis 11 bar
transparente Haube
1 Öffner + 1 Schließer
nach EN 60947
Der Einschaltdruck ist die kleinste Druckdifferenz, der Ausschaltdruck wird voreingestellt
Kabelverschraubungen für die nachträgliche Montage auf Anfrage
Technische Daten:
Druckbereich PAus
5 - 11 bar
Medienbeständigkeit
Acetylen, Butan, Erdgas, Erdöl, Essig 25 %, Glycerol, Kohlenoxid, Luft, Propan, Schwefeldioxid, Silikonöl, Wasser, Wasser destilliert, Wasserstoff, Meerwasser
Anschluss
Flansch 1/2"
Spannung
230 V / 8 A / Motorschaltvermögen 1,1 kW
Mediumstemperatur
-30 °C bis +80 °C
Schutzart
IP 44
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
Sofort verfügbar
Condor MDR 43/16 8-16 bar G 1/2" HAA BAAA xxxA120 XAA XXX
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
Sofort verfügbar
Condor MDR 43/11 5-11 bar G 1/4" GBA BAAA xxxA090 XAA XXX
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
Sofort verfügbar
Condor MDR 43/16 8-16 bar G 1/4" HBA BAAA xxxA120 XAA XXX
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
Sofort verfügbar
Lieferzeit anfragen
Condor MDR 43/3 0,5-3 bar G 1/4" BBA BAAA xxxA020 XAA XXX
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
