Condor MDR 1

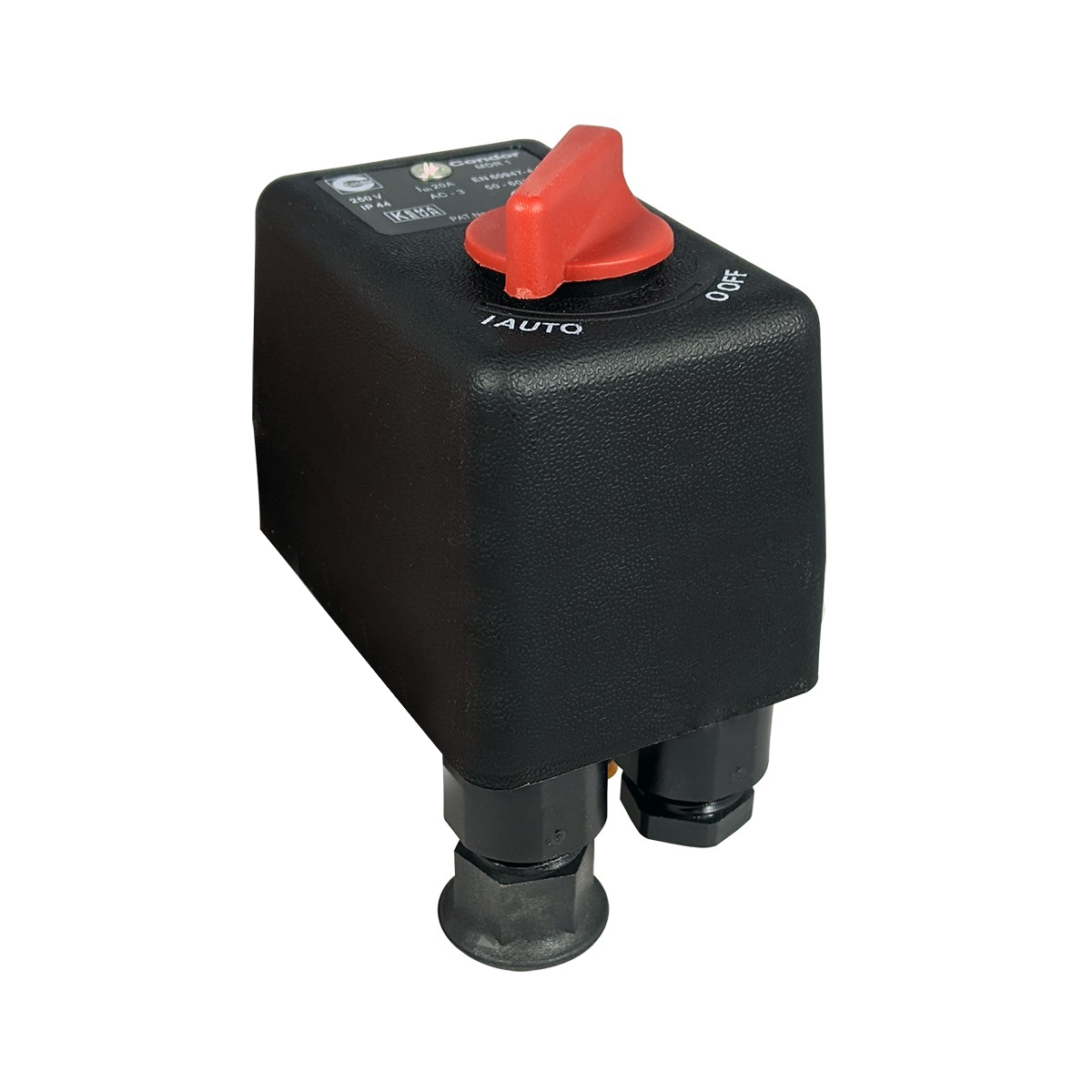

Der Condor Druckschalter MDR 1/11 EA ist ein hochwertiges und zuverlässiges Produkt für den automatischen Kompressorbetrieb. Ausgestattet mit einem Ein-/Aus-Schaltknopf und einem Anlauf-Entlastungsventil AEV 1S, bietet dieser Druckschalter eine optimale Überwachung und Steuerung von Prozessen, sowie das Schalten von Pumpen und Kompressoren in Abhängigkeit vom anstehenden Druck. Beschreibung Wechselstromausführung Schaltvermögen 4,0 kW Max. Ausschaltdruck 11 bar Inklusive Kabelverschraubung PG 11 Z/ZK und Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) Nach EN 60947; KEMA-EUR Differenzdruckverstellung Flanschmaterial: Aluminium-Druckguss Der Condor-Druckschalter ist nach den geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es sind jedoch die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Dieser Druckschalter dient der Überwachung und Steuerung von Prozessen und dem Schalten von Pumpen und Kompressoren.   Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsleistung (Ue =250 V / AC 3) 20A Bemessungsfrequenz  50 Hz / 60 Hz Bemmessungsisolationsspannung Ui 500 V Bemmessungsstoßspannungsfestigkeit Uimp 6 kV Schutzart IP 44 Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Kontaktwerkstoff Silberlegierung Koordinationstyp 2 bedingter Bemessungskurzschlussstrom 3 kA   Zusätzliche Informationen Der Condor-Druckschalter MDR 1/11 ist für den Einsatz in Kompressoren konzipiert und bietet zuverlässige Leistung und Sicherheit. Mit einem Einstellbereich von 2,5 bis 11 bar und einer max. Ausschaltdruck von 11 bar ist dieser Druckschalter vielseitig einsetzbar. Der Flanschanschluss F4 G1/4" ermöglicht eine einfache Installation und Integration in bestehende Systeme. Gewicht: 300 g Verpackungsabmessungen: 11 x 9,4 x 5,8 cm Modellnummer: 212140 Volt: 230 Volt   Eigenschaften Automatischer Kompressorbetrieb Wechselstrom 230V Entlastungsventil AEV 1S Einstellbereich 2,5 - 11 bar Ein-/Aus-Schalter Flansch F4 1/4 Schaltvermögen 4,0 kW Kontaktart: Öffner (2-polig) Mediumstemperatur: -5 °C bis +80 °C Schutzart: IP 44 Max. Schalthäufigkeit: 120 (elektrisch) - 600 (mechanisch) * Anschlussmöglichkeiten: Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - z.B. für den Anschluss eines Manometers oder Sicherheitsventils. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Vertrauen Sie auf die bewährte Qualität des Condor Druckschalters MDR 1/11 EA, um Ihre Kompressoren sicher und effizient zu steuern. Perfekt für den Einsatz in verschiedenen industriellen Anwendungen, bietet dieser Druckschalter eine hervorragende Leistung und lange Lebensdauer.

max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Haube mit Ein/Aus-Schalter für MDR 1 Condor-Druckschalter

Condor Anlauf-Entlastungsventil AEV 1S für MDR 1 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.

Betriebsstundenzähler und Haube für MDR-1

Betriebsstundenzähler und Haube für MDR-1+EA230V/ 50Hz

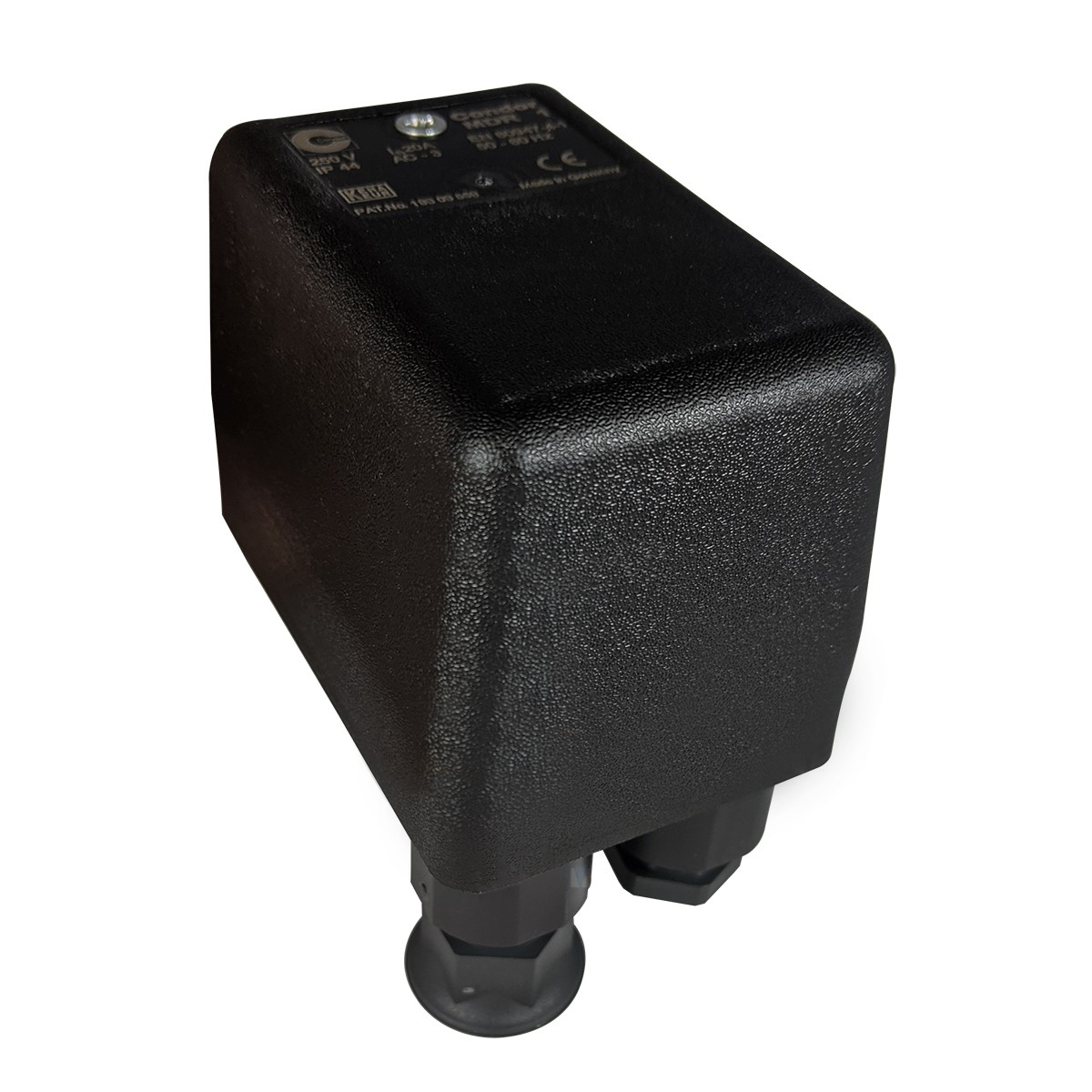

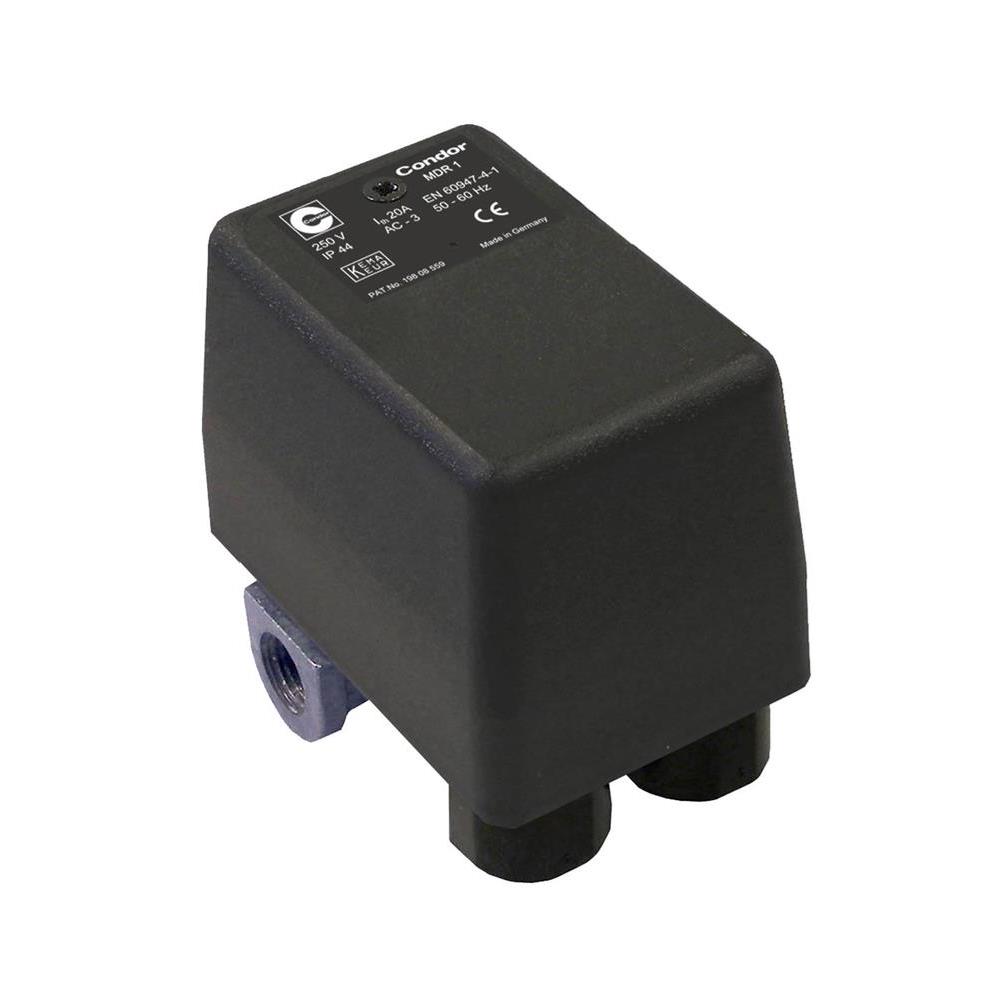

Condor-Druckschalter für Pumpen Typ MDR 1/11ohne Ein-/Aus-SchaltknopfAnschluss G1/4zusätzliche Anschlüsse 3 x G1/4inkl Anlauf-Entlastungsventil AEV 1SQualitätsprodukt der Firma Condor.AusführungWechselstromEntlastungsventilAEV 1 SEinstellbereich2,5 - 11 barEin-/Aus-SchalterneinAnschluss*Flansch F4 1/4Schaltvermögen4,0 kWmax. Ausschaltdruck11 barKontaktartÖffner (2-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)* Anschluß Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Gewindestuzen zur Montage von Kabelverschraubungen (Innengewinde)

Kabelverschraubung mit Zugentlastung

Haube ohne Drehschalter (Ausführung neutral, ohne Bedruckung)

Kabelverschraubung mit Zugentlastung und Knickschutz

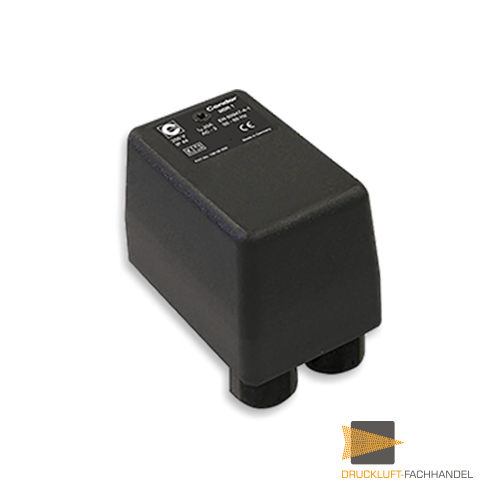

Wechselstromausführung Schaltvermögen 4,0 kWmax. Ausschaltdruck 6 barinkl. Kabelverschraubung PG 11 Z/ZK2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl (Ü=>Ausführung mit Überwurfmutter)Bemessungsisolationsspannung: 500 VMotorschaltvermögen (AC 3) Ue=240 V (1~): 4,0 kWSchaltstücklebensdauer (AC 3) Schaltspiele: > 1 x 10^5Mechanische Lebensdauer Schaltspiele: > 5 x 10^5Max. Schalthäufigkeit elektrisch Schaltspiele/h: 120Max. Schalthäufigkeit mechanisch Schaltspiele/h: 600Bemessungsbetriebsstrom Ie bei 240 V AC: 20ABerstdruck: > 35 barZul. Medientemperatur Luft: -5 bis +80 °CZul. Medientemperatur Wasser: +70 °CSchutzart nach EN 60529: IP 44Anschlussquerschnitte 1… feindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Anschlussquerschnitte 1… eindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Einsatzgebiete: Pumpen

Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas   Einsatzgebiete: Pumpen Bemessungsisolationsspannung  500V Motorschaltvermögen  4,0 kW Schaltstücklebensdauer  >1x105 Mechanische Lebensdauer  >5x105 Max. Schalthäufigkeit elektrisch  120  Max. Schalthäufigkeit mechanisch  600  Bemessungsbetriebsstrom le bei 240 V AC  20 A  Berstrdruck Pz  >35 bar  Zul. Medientemperatur Luft  -5...+80°C  Zul. Medientemperatur Wasser  +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2

Condor Entlastungsventil EV 1S für MDR 1 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S Stahlflansch (Ü => Ausführung mit Überwurfmutter) 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas   Einsatzgebiete: Pumpen Bemessungsisolationsspannung  500V Motorschaltvermögen  4,0 kW Schaltstücklebensdauer  >1x105 Mechanische Lebensdauer  >5x105 Max. Schalthäufigkeit elektrisch  120  Max. Schalthäufigkeit mechanisch  600  Bemessungsbetriebsstrom le bei 240 V AC  20 A  Berstrdruck Pz  >35 bar  Zul. Medientemperatur Luft  -5...+80°C  Zul. Medientemperatur Wasser  +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Umrüstsatz von MDR 1 ohne Haube auf MDR 1 mit EA
