Druckluft-Adsorptionstrockner-ölfrei ATO-APN 4
Versandkostenfrei
%
Sofort verfügbar
3.470,40 €*
(Sie sparen 25% )
2.592,39 € inkl. MwSt.
Inhalt:
1 Stück
Versandkostenfrei
Hersteller:
DF Filtertechnik
Hersteller-Nr.:
ATO-APN4
Produktnummer:
ATO-APN4
Gewicht:
49.5 kg
Versand:
Spedition
Downloads
Produktinformationen "Druckluft-Adsorptionstrockner-ölfrei ATO-APN 4"
Druckluft-Adsorptionstrockner
Modell ATO-APN 4 - kaltregeneriert/ölfrei
Eigenschaften:
- Vollautomatischer Adsorptionstrockner
- Kaltregeneriert
- Ölfrei
Ihre Vorteile:
- Zwei groß dimensionierte Schalldämpfer sorgen für Sicherheit: So ist es nahezu ausgeschlossen, dass sich die Schalldämpfer zusetzen
- Die ausschließliche Verwendung von Qualitätstrockenmittel bietet Sicherheit in der Leistung
- Serienmäßige Vor- und Nachfilter (Typen ATK-APN 1-10, ATO-APN 1-10) bieten Systemsicherheit
- Gut erreichbare Befüllstutzen (oben) und Entleerungsstutzen (untern)
- Die beiden Serviceblöcke auf der oberen und unter der unteren Platte enthalten sämtliche für den Service notwendigen Teile
- Nach der einfachen Demontage passieren alle Servicearbeiten in entspannter Körperhaltung, das umständliche Arbeiten direkt am Trockner entfällt
- Wichtig: Bei allen AT-APN ist keine Demontage der Platten und Profile notwendig!
Lieferumfang:
- Vorfilter Typ ECOCLEAN GTF50SMA (mit Schwimmerableiter)
- Nachfilter Typ ECOCLEAN GTF50DMF (mit Handablass)
- Anschluss Filter 3/8 Zoll
- Steuerung Typ ECOMATIC (Standard)
Technische Daten:

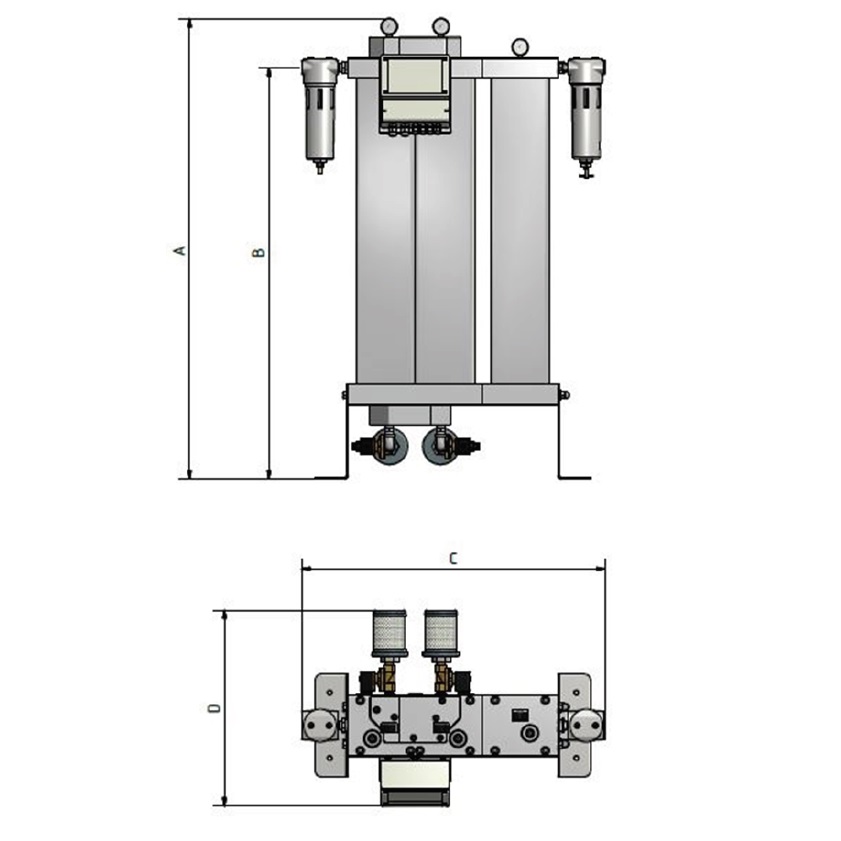

| Modell | Leistung* | Anschluss | Abmessung in mm | Gewicht | |||
| m³/h | A | B | C | D | ca. kg | ||
| ATO-APN 4 | 35 | 3/8" | 880 | 767 | 626 | 436 | 29 |
*bezogen auf 1 bar (abs.) und 20°C und 7 bar ü Betriebsdruck.
Spezifikationen:
| Technische Eigenschaften: | |
| Farbausführung | Blau / RAL 5010 - Silber RAL 9006 |
| Volumenstrom Eintritt (1bar,20°C) max. | 35 m³/h |
| Volumenstrom Austritt bei Eintrittsbed. | 30,1 m³/h |
| Regenerationsluft im Durchschnitt | 4,9 m³/h |
| Betriebsdruck | 7 - 16 bar |
| Nutzungsgrad | 100 % |
| Eintrittstemperatur max. | 35°C |
| Umgebungstemperatur min. | 2°C |
| Relative Feuchte | 100 % |
| Drucktaupunkt | -40°C |
| Zyklus: | |
| Gesamt | 10 min |
| Adsorption | 4 1/2 min |
| Regeneration | 4 1/2 min |
| Druckaufbauzeit | 1 min |
| Auslegungsdruck | 16 bar |
| Prüfdruck | 24 bar |
| Druckbehälter Norm | abnahmefrei nach 2014/68/EU |
| Trockenmittel (1) Typ | Alumina |
| Trockenmittelmenge gesamt | 7,5 Kg |
| Trockenmittel (2) Typ | Aktivkohle |
| Trockenmittelmenge gesamt | 2,7 Kg |
| Schallschutzpegel | ISO 85 dB(A) |
| Schalldämpfer | 2 Stk., (1 x je Behälter) |
| Steuerung elektronisch: | |
| installierte elektrische Leistung | 32 W |
| elektrischer Anschluss | 230 V |
| Steuerspannung | 230 V |
| Frequenz | 50 Hz |
| Schutzart Gehäuse | 54 IP |
Hinweis: Angaben können durch Optimierung der Reihe abweichen.
