Druckluft-Adsorptionstrockner ATK-APN 3
Versandkostenfrei
%
Sofort verfügbar
2.268,00 €*
(Sie sparen 25% )
1.694,20 € inkl. MwSt.
Inhalt:
1 Stück
Versandkostenfrei
Hersteller:
DF Filtertechnik
Hersteller-Nr.:
ATK-APN3
Produktnummer:
ATK-APN3
Gewicht:
19.5 kg
Versand:
Spedition
Downloads
Produktinformationen "Druckluft-Adsorptionstrockner ATK-APN 3"
Druckluft-Adsorptionstrockner
Modell ATK-APN 3 - kaltregeneriert
Eigenschaften:
- Vollautomatischer Adsorptionstrockner
- Kaltregeneriert
- Für Anwendungen, in denen Druckluft mit einem Drucktaupunkte von -40°C erforderlich ist
Ihre Vorteile:
- Zwei groß dimensionierte Schalldämpfer sorgen für Sicherheit: So ist es nahezu ausgeschlossen, dass sich die Schalldämpfer zusetzen
- Die ausschließliche Verwendung von Qualitätstrockenmittel bietet Sicherheit in der Leistung
- Serienmäßige Vor- und Nachfilter (Typen ATK-APN 1-10, ATO-APN 1-10) bieten Systemsicherheit
- Gut erreichbare Befüllstutzen (oben) und Entleerungsstutzen (untern)
- Die beiden Serviceblöcke auf der oberen und unter der unteren Platte enthalten sämtliche für den Service notwendigen Teile
- Nach der einfachen Demontage passieren alle Servicearbeiten in entspannter Körperhaltung, das umständliche Arbeiten direkt am Trockner entfällt
- Wichtig: Bei allen AT-APN ist keine Demontage der Platten und Profile notwendig!
Lieferumfang:
- Vorfilter Typ ECOCLEAN GTF50SMA (mit Schwimmerableiter)
- Nachfilter Typ ECOCLEAN GTF50DMF (mit Handablass)
- Anschluss Filter 3/8 Zoll
- Steuerung Typ ECOMATIC (Standard)
Technische Daten:

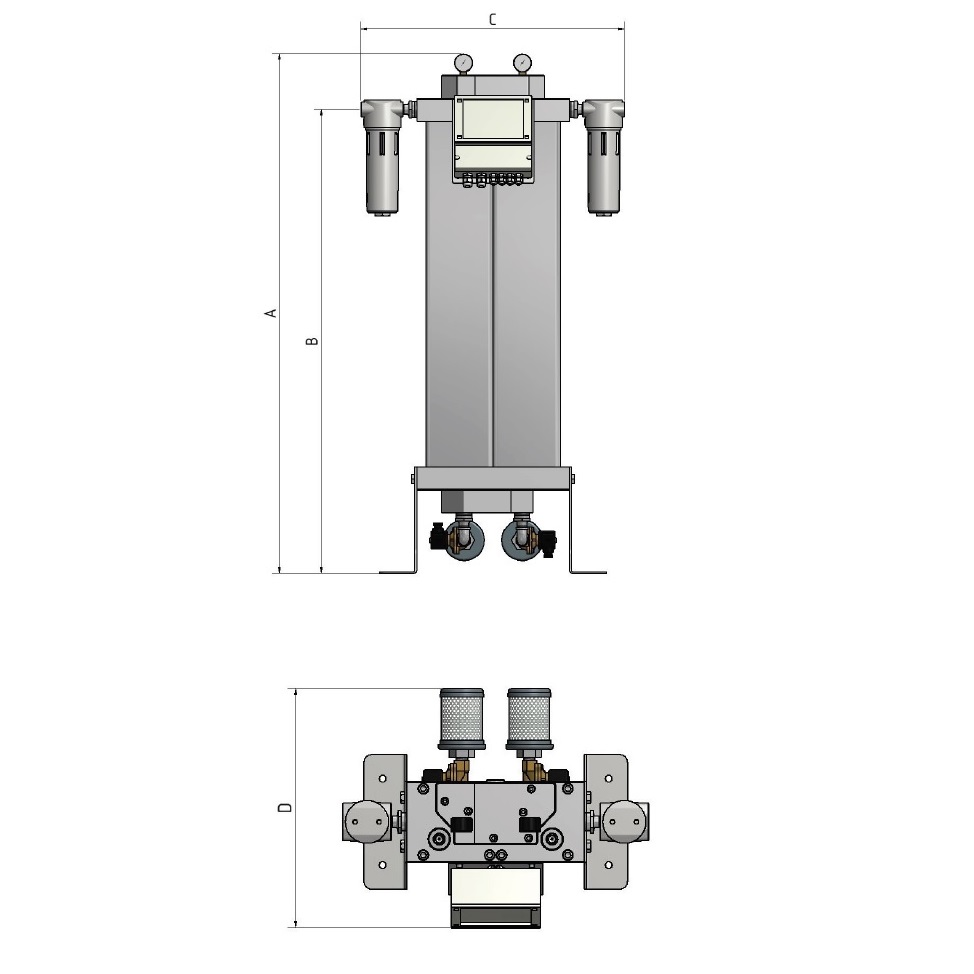

| Modell | Leistung* | Anschluss | Abmessung in mm | Gewicht | |||
| m³/h | A | B | C | D | ca. kg | ||
| ATK-APN 3 | 20 | 3/8" | 825 | 735 | 409 | 310 | 19,5 |
*bezogen auf 1 bar (abs.) und 20°C und 7 bar ü Betriebsdruck.
Spezifikationen:
| Technische Eigenschaften: | |
| Farbausführung | Blau / RAL 5010 - Silber RAL 9006 |
| Volumenstrom Eintritt (1bar,20°C) max. | 20 m³/h |
| Volumenstrom Austritt bei Eintrittsbed. | 17,2 m³/h |
| Regenerationsluft im Durchschnitt | 2,8 m³/h |
| Betriebsdruck | 7 - 16 bar |
| Nutzungsgrad | 100 % |
| Eintrittstemperatur max. | 35°C |
| Umgebungstemperatur min. | 2°C |
| Relative Feuchte | 100 % |
| Drucktaupunkt | -40°C |
| Zyklus: | |
| Gesamt | 10 min |
| Adsorption | 4 1/2 min |
| Regeneration | 4 1/2 min |
| Druckaufbauzeit | 1 min |
| Auslegungsdruck | 16 bar |
| Prüfdruck | 24 bar |
| Druckbehälter Norm | abnahmefrei nach 2014/68/EG |
| Trockenmittel Typ | Alumina |
| Trockenmittelmenge gesamt | 3,3 Kg |
| Schallschutzpegel | ISO 85 dB(A) |
| Schalldämpfer | 2 Stk., (1 x je Behälter) |
| Steuerung elektronisch: | |
| installierte elektrische Leistung | 32 W |
| elektrischer Anschluss | 230 V |
| Steuerspannung | 230 V |
| Frequenz | 50 Hz |
| Schutzart Gehäuse | 54 IP |
Hinweis: Angaben können durch Optimierung der Reihe abweichen.
