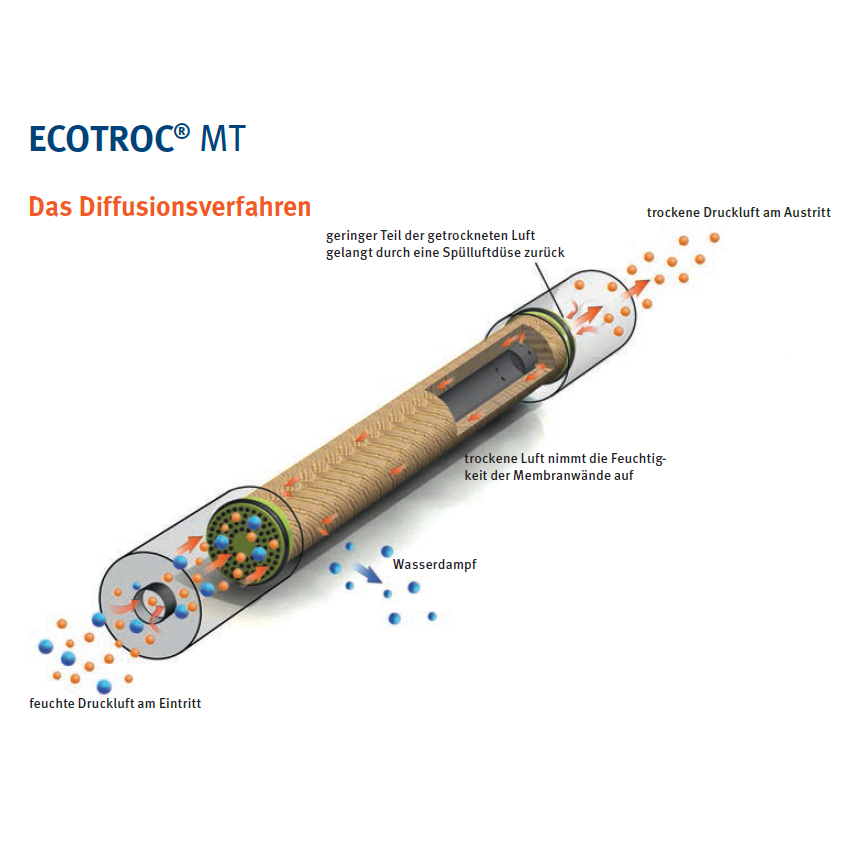

DF-Membrantrockner ECOTROC MT 200 / 200 l/min

DF-Industrie-Mikrofilter APF 23 SMA G1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 - Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich. Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden. Technische Daten: Partikelfiltration 0,01 Mikron Max. Restölgehalt bei 20°C 0,01 mg/m³ Höchsttemperatur 120°C (50°C empf.) Differenzdruck trocken 75 mbar Differenzdruck nass, gesättigt 110 mbar Tiefsttemperatur 1°C Max. Arbeitsdruck 16 bar Abmessungen in mm (A/B/C/D) 234/18/80/75 Material Gehäuse Aluminium Anschlussgewinde G 1/4 Leistung* 35 m³/h *bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet. Weitere Eigenschaften sind:     optimierte Durchströmung durch bogenförmigen Drucklufteintritt     Verhinderung von Korrosion und Bakterienbildung     Zuganker fixiert das Element sicher     hohe Stabilität des Elements durch Edelstahlzylinder     bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten     und geringen Differenzdruck     stabile Drainageschicht aus Nadelfilz am Filterelement     verhindert Verlust von Filterleistung     serienmäßig ausgestattet mit automatischem Kondensatableiter     Wartungsfreundlichkeit durch 6-Kant am Gehäuse     Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA

DF-Industrie-Mikrofilter APF23 MFO G1/4 mit Schwimmerableiter- validiert und zertifiziert Klasse 1 nach ISO8573 - Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich. Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden. Technische Daten: Partikelfiltration 1 Mikron Max. Restölgehalt bei 20°C 0,5 mg/m³ Höchsttemperatur 120°C (50°C empf.) Differenzdruck trocken 55 mbar Differenzdruck nass, gesättigt 85 mbar Tiefsttemperatur 1°C Max. Arbeitsdruck 16 bar Abmessungen in mm (A/B/C/D) 234/18/80/75 Material Gehäuse Aluminium Anschlussgewinde G 1/4 Leistung* 35 m³/h *bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü BetriebsdruckDF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet. Weitere Eigenschaften sind:     optimierte Durchströmung durch bogenförmigen Drucklufteintritt     Verhinderung von Korrosion und Bakterienbildung     Zuganker fixiert das Element sicher     hohe Stabilität des Elements durch Edelstahlzylinder     bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten     und geringen Differenzdruck     stabile Drainageschicht aus Nadelfilz am Filterelement     verhindert Verlust von Filterleistung     serienmäßig ausgestattet mit automatischem Kondensatableiter     Wartungsfreundlichkeit durch 6-Kant am Gehäuse     Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA

Strom- und wartungsfreie sichere Drucklufttrocknung DF-Industrie-Membrantrockner ECOTROC MT 100 Wasser bzw. Feuchtigkeit in der Druckluft schadet Anlagen, Maschinen und pneumatischen Steuerungen. Korrosion und Bakterienherde können schnell entstehen. Vorbeugend muss Druckluft daher immer aufbereitet werden und das am besten mit geringsten Kosten. ECOTROC® MT ist die kompakteste DF-Lösung, um Druckluft bedarfsgerecht zu trocknen. Membrantrockner benötigen keinen Strom und sind nahezu wartungsfrei. Außerdem bereiten sie die Druckluft nur auf, wenn diese benötigt wird und dies in der erforderlichen Qualität. Die kompakte Bauweise erscheint prädestiniert für mobile, aber auch stationäre Anwendungen am "Point of Use". Ob in einem Dentallabor, an einem Analysator oder an einer Druckmaschine in einer Werkshalle: ECOTROC® MT leistet überall beste Arbeit, jederzeit. Technische Daten: Taupunktabsenkung 20°C / 32°C / 55°C / 75°C Spülluftverbrauch 10% / 14% / 21% / 29% Feuchtigkeitsreduzierung 69,7% / 88,7% / 98% / 99% Leistung Eintritt 100 l/min / 71 l/min / 47 l/min / 34 l/min Drucktaupunkt max. -40°C Länge 325 mm Durchmesser 58,4 mm Anschlussgewinde G 1/4 Druck 10 bar max. Differenzdruck ~ 0,2 bar Alle Angaben bezogen auf 7 bar ü und einen Eintrittstaupunkt von +35°C Eine 0,01 Mikron Filtration vor der Membrane ist zwingend erforderlich -> siehe DF-Industrie-Mikrofilter Typ SMA   Der ECOTROC® MT Plus-Effekt +++ + einfache & schnelle Installation + keine beweglichen Teile, kein Verschleiß + einfachste und preiswerteste Wartung (nur Schutzfilterwechsel notwendig) + geringer Spülluftbedarf + hochwirtschaftliches Konzept für kleinere Volumenströme + robuste, langlebige Ausführung + schnelle Ansprechzeit + keine Kondensatableitung notwendig + keine Reduzierung des Sauerstoffgehalts + Anwendung auch in Ex-geschützten Bereichen + kein Elektroanschluss notwendig + Dauerbetrieb möglich + leise Strömungsgeräusch   Der Weg der Druckluft durch den Membrantrockner Die Druckluft durchströmt das Innenrohr und wird von dort in der Bodenzone in das Membranelement umgelenkt. Die noch feuchte Druckluft fließt innen durch die selektiven Hohlfasermembranen des Membranelements. Spülluft wird kontinuierlich im Austrittsbereich des Membranelements zur Trocknung abgezweigt und durch eine spezifische Düsenöffnung auf atmosphärischen Druck entspannt. Durch diesen physikalischen Effekt ist die Spülluft nun wesentlich trockener, da sich die Feuchte pro Volumen betrachtet in der Druckluft nun auf ein wesentlich größeres Volumen verteilt. Die trockene Spülluft strömt dabei über die Außenseite der Membrane. Es bewegen sich, nur durch die Membranwand getrennt, zwei Luftströme im Gegenstrom mit unterschiedlichem Feuchtigkeitsgehalt durch das Membranelement. Wegen des unterschiedlichen Feuchtigkeitsgehaltes diffundiert aus der Druckluft deren Feuchtigkeit in die Spülluft. Die so aufbereitete Druckluft verlässt nun getrocknet den Membrantrockner.   Anwendungen: Instrumentenluft pneumatische Steuerungen Laborluft Analysatoren Ozongeneratoren Präzisions-Pneumatikinstrumente Laseranwendungen Lackieranlagen elektrische Schaltschränke und Rohre Verpackungsmaschinen Druckmaschinen CNC-Anlagen Robotertechnik Elektronik & Telekommunikation u. v. m.   Variabel einsetzbar für verschiedene Taupunktanforderungen Der gewünschte Taupunkt am Austritt des Membrantrockners kann den gewünschten Bedingungen des Betreibers angepasst werden.   Typische Taupunkte am Austritt eines ECOTROC® MT Taupunkte von +0°C bis +6°C werden typischerweise von Kältetrocknern erreicht. Diese Anwendung findet meistens in Industriebetrieben statt. Taupunkte ab -20°C werden häufig in der medizinischen Druckluft oder Prozessluft benötigt. Ein Taupunkt ab -40°C steht für hoch qualitative Instrumentenluft.

Wandhalterungfür DF-Filter der Baureihen APF23 bis APF73
