DF-Kartuschenfilter APF133 MSK G1 1/2 Durchfluss 2 m³/h
Produktinformationen "DF-Kartuschenfilter APF133 MSK G1 1/2 Durchfluss 2 m³/h"
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
- Zur Entfernung von Feuchtigkeit (Taupunkt bis -40°C möglich)
- Anfallende Stäube werden direkt ausgefiltert
- Kein zusätzlicher Nachfilter mehr erforderlich
- ein Filtergeäuse weniger in der Installation
- geringe Anschaffungskosten
- weniger Aufwand bei der Wartung
Lieferumfang:
- Gehäuse APF133MSk inkl. Kartusche
- Filterelement APE123MSK
- Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
| Anschluss | RP 1 1/2" innen |
| Leistung nominal | 2 m³/h bei 1 bar und 20° C bei 7 bar ü |
| Leistung maximal | 4,2 m³/h bei 1 bar und 20° C bei 16 bar ü |
| max. Betriebsdruck | 16 bar ü |
| Material | Aluminium |
| max. Betriebstemp. | 120° C |
| Beschichtung innen/außen | Korrossionsschutzschicht |
| Anschluss Kondensatableitung | RP 1/2" innen |

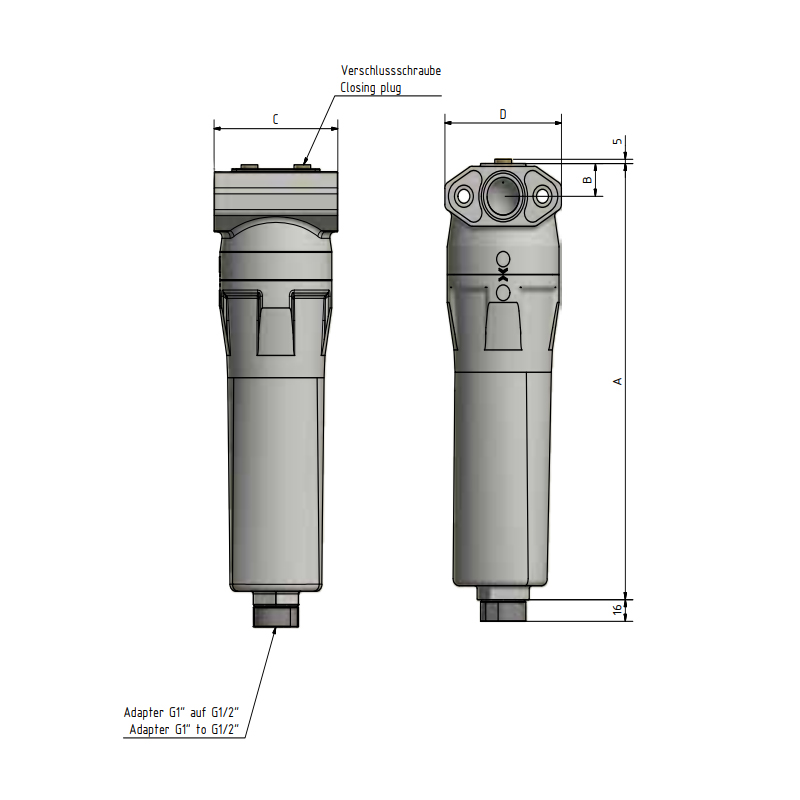

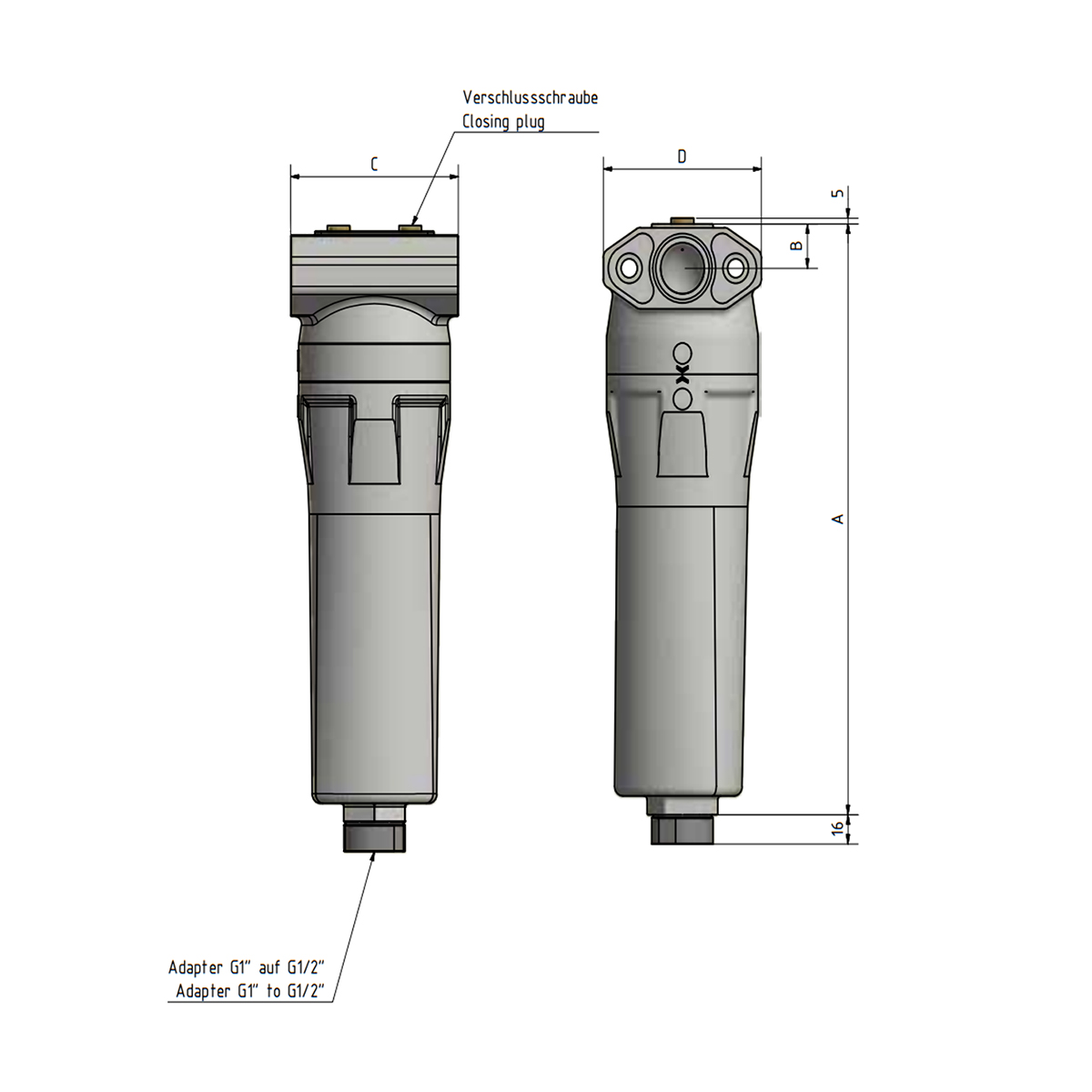

| Maße in mm | A: 612, B: 34, C: 154, D: 150 |
| Gewicht | 6,4 Kg |
| CE Norm | abnahmefrei nach 2014/68/EU |
Leistung des Filterelements
| Typ | APE123MSK |
| Partikelfiltration | 1 Mikron |
| Restölgehalt | - |
| Betriebstemp. max | 50° C |
| Betriebstemp. emp | 25° C |
| Differenzdruck | 250 mbar |
| Kartuschenwechsel | alle 6 Monate |
| Isoklassen | |
| Partikel | 2 |
| Öl | - |
Aufbau:
| Durchströmung | von innen nach außen |
| Material Endkappen | Glasfaserverstärktes Nylon (30 %) |
| Stützkörper innen und außen | Acrylröhre |
| Filtrationsmedium | Borosilikat Mikroglasfaser Gewebe |
| Vor-/Nachfiltration | Polypropylen Gewebe |
| Klebung Endkappen | Zweikomponenten Epoxidharzkleber |
| Material O-Ring | NBR |
| besondere Eigenschaften | technisch silikonfrei |
| Hohlraumvolumen bei 20° C | 96 % |
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
| Anschluss: | G 1 |
|---|---|
| Durchfluss (m³/h): | 2,0 |
| Variante: | MSK |
Anmelden
Ähnliche Produkte
Sofort verfügbar
DF-Kartuschenfilter APF103 CAK G1 Durchfluss 110 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF103CAK inkl. Kartusche
Filterelement APE91CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1" innen
Leistung nominal
110 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
231 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE91CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF103 HC G1 Durchfluss 110 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF103HC inkl. Kartusche
Filterelement APE91HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1" innen
Leistung nominal
119 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
231 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,9 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE91HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25 C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF103 MSK G1 Durchfluss 1 m³/h
Molekularsiebkartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Feuchtigkeit (Taupunkt bis -40°C möglich)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF103MSK inkl. Kartusche
Filterelement APE91MSK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1" innen
Leistung nominal
1 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
2,1 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,9 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE91MSK
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25 C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF113 CAK G1 Durchfluss 185 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF113CAK inkl. Kartusche
Filterelement APE110CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1" innen
Eintrittsbedingung
Vorfilter SMA erforderlich
Leistung nominal
185 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
388,5 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
6,3 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE110CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF113 HC G1 Durchfluss 185 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF113HC inkl. Kartusche
Filterelement APE110HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1" innen
Leistung nominal
195 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
388,5 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
6,3 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE110HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25 C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF113 MSK G1 Durchfluss 1,5 m³/h
Molekularsiebkartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Feuchtigkeit (Taupunkt bis -40°C möglich)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF113MSK inkl. Kartusche
Filterelement APE110MSK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1" innen
Leistung nominal
1,5 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
3,2 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
6,3 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE110MSK
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF133 CAK G1 1/2 Durchfluss 320 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF133CAK inkl. Kartusche
Filterelement APE123CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1 1/2" innen
Leistung nominal
320 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
672 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE123CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF133 HC G1 Durchfluss 320 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF133HC inkl. Kartusche
Filterelement APE123HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1 1/2" innen
Leistung nominal
320 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
672 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 612, B: 34, C: 154, D: 150
Gewicht
6,3 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE123HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25 C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF73 CAK G1/2 Durchfluss 30 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF73CAK inkl. Kartusche
Filterelement APE70CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
30 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
63 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 234, B: 18, C: 80, D: 75
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE70CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF73 HC G1/2 Durchfluss 30 m³/h
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Kohlenmonoxid (CO)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF73HC inkl. Kartusche
Filterelement APE70HC
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
30 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
63 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 234, B: 18, C: 80, D: 75
Gewicht
1,1 Kg
CE Norm
abnahmefrei nach 2014/68/EU
Leistung des Filterelements
Typ
APE70HC
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar
DF-Kartuschenfilter APF73 MSK G1/2 Durchfluss 0,5 m³/h
Molekularsiebkartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Feuchtigkeit (Taupunkt bis -40°C möglich)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF73MSK inkl. Kartusche
Filterelement APE70MSK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
0,5 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
1,1 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 234, B: 18, C: 80, D: 75
Gewicht
1,1 Kg
CE Norm
abnahmefrei 2014/68/EU
Leistung des Filterelements
Typ
APE70MSK
Partikelfiltration
1 Mikron
Restölgehalt
-
Betriebstemp. max
50° C
Betriebstemp. emp
25° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
-
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Borosilikat Mikroglasfaser Gewebe
Vor-/Nachfiltration
Polypropylen Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Sofort verfügbar

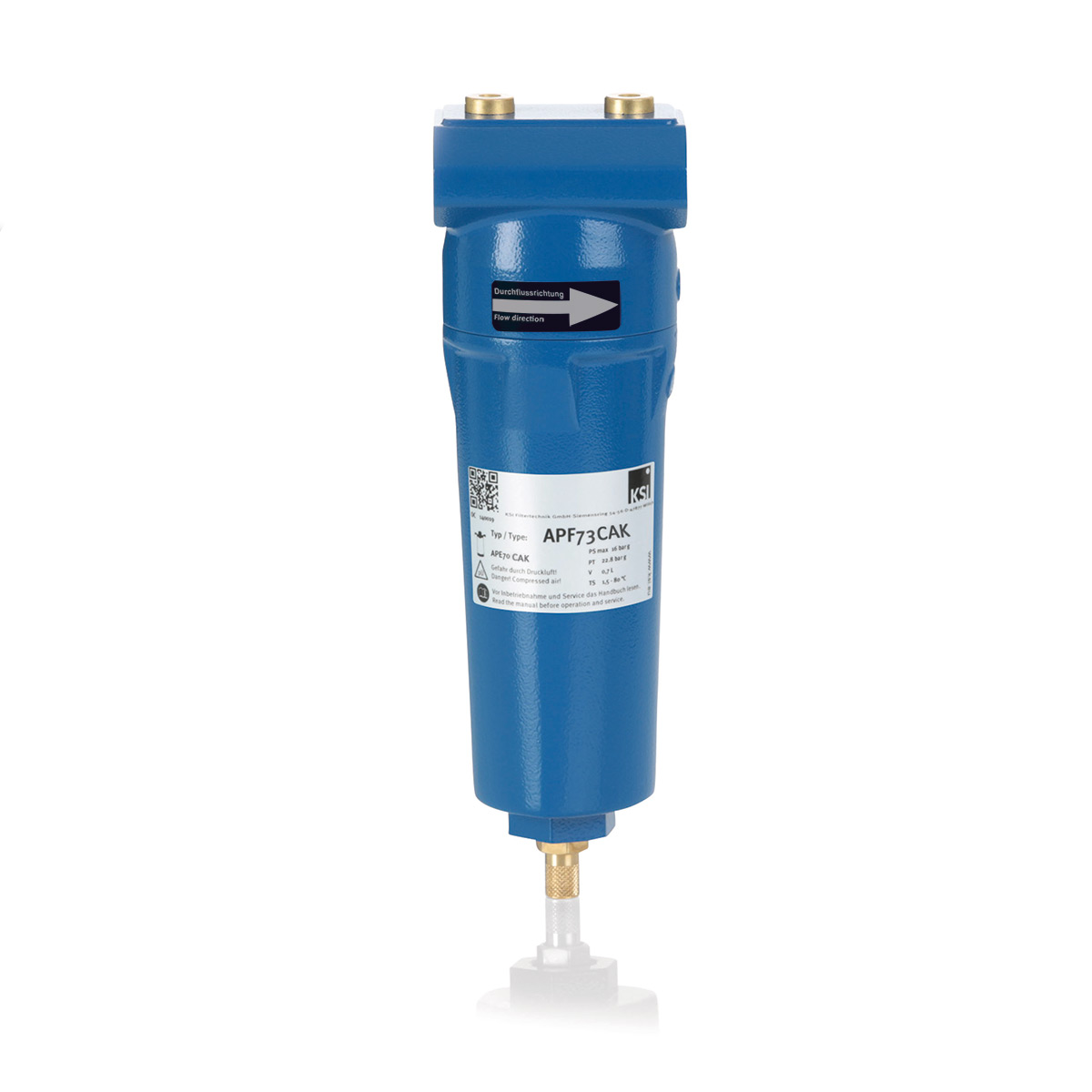

DF-Kartuschenfilter APF79 CAK G1/2 Durchfluss 60 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF79CAK inkl. Kartusche
Filterelement APE78CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
60 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
126 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen
Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE78CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
Fragen zum Artikel
