DF-Kartuschenfilter APF113 HC G1 Durchfluss 185 m³/h
Versandkostenfrei
Sofort verfügbar
1.389,60 € inkl. MwSt.
Inhalt:
1 Stück
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Filtertechnik
Hersteller-Nr.:
APF113HC
Produktnummer:
DF70790
Gewicht:
2 kg
Versand:
Paket
Produktinformationen "DF-Kartuschenfilter APF113 HC G1 Durchfluss 185 m³/h"
Katalysatorfilterkartuschen mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
- Zur Entfernung von Kohlenmonoxid (CO)
- Anfallende Stäube werden direkt ausgefiltert
- Kein zusätzlicher Nachfilter mehr erforderlich
- ein Filtergeäuse weniger in der Installation
- geringe Anschaffungskosten
- weniger Aufwand bei der Wartung
Lieferumfang:
- Gehäuse APF113HC inkl. Kartusche
- Filterelement APE110HC
- Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
| Anschluss | RP 1" innen |
| Leistung nominal | 195 m³/h bei 1 bar und 20° C bei 7 bar ü |
| Leistung maximal | 388,5 m³/h bei 1 bar und 20° C bei 16 bar ü |
| max. Betriebsdruck | 16 bar ü |
| Material | Aluminium |
| max. Betriebstemp. | 120° C |
| Beschichtung innen/außen | Korrossionsschutzschicht |
| Anschluss Kondensatableitung | RP 1/2" innen |

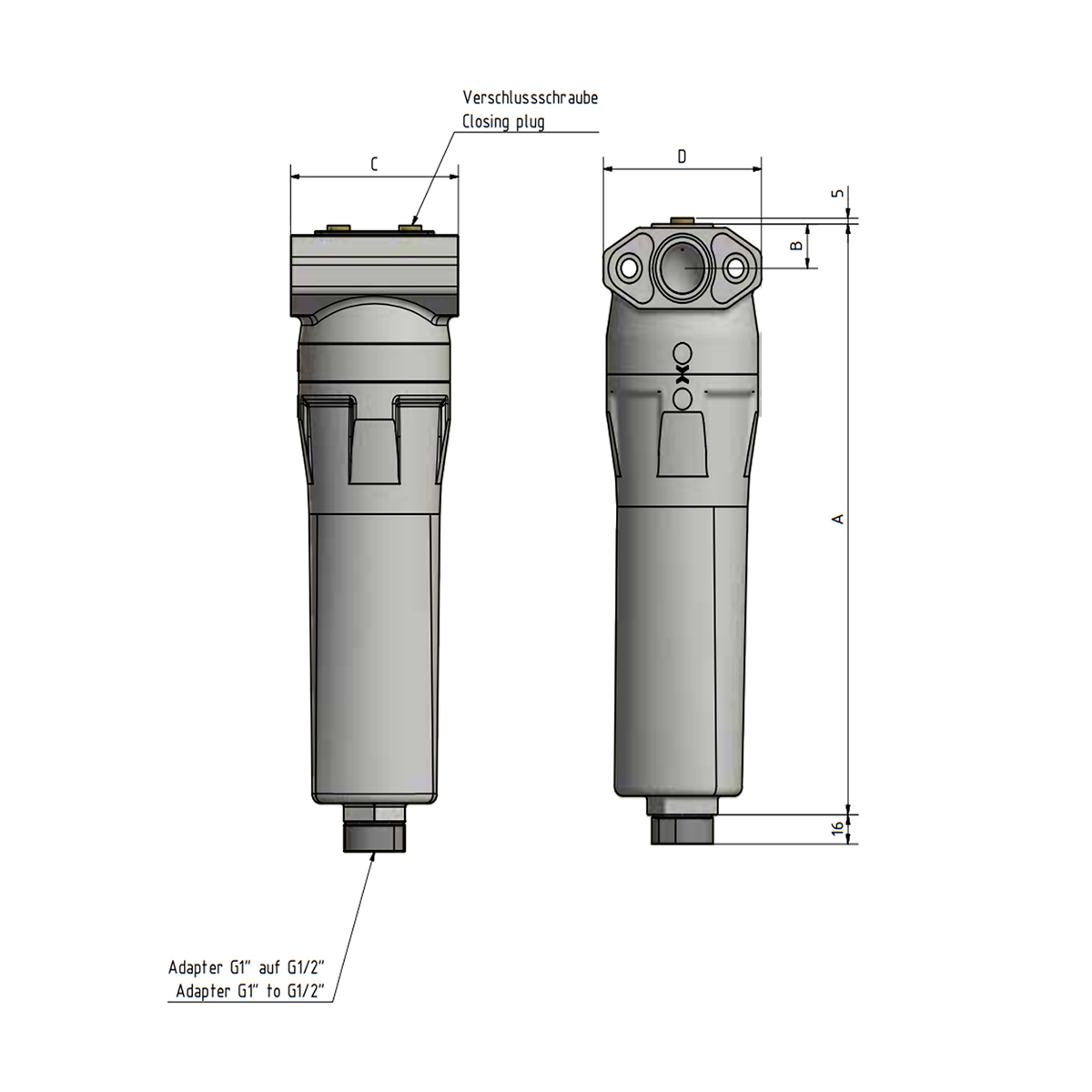

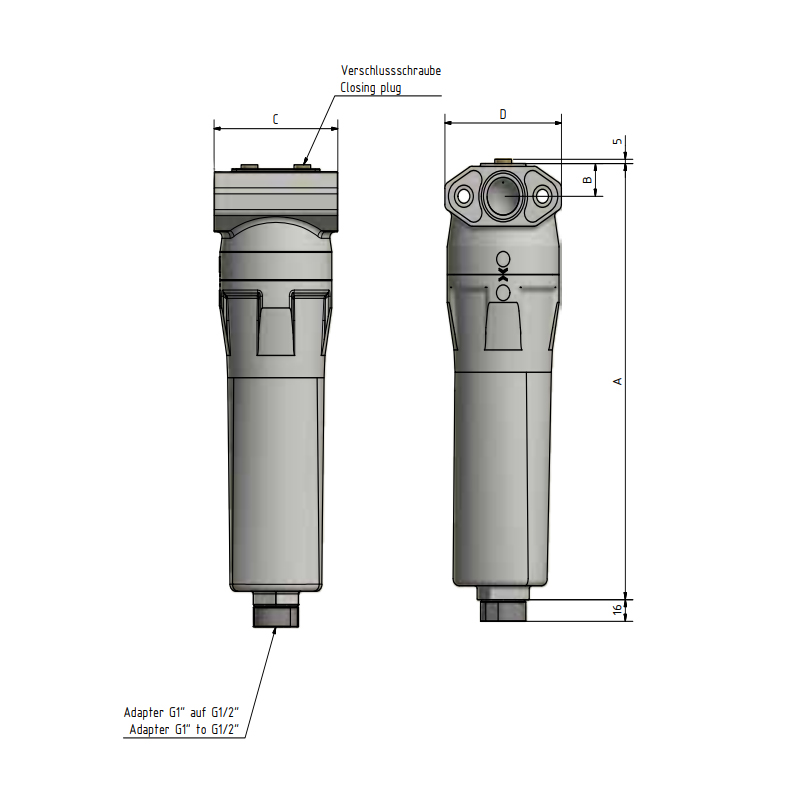

| Maße in mm | A: 612, B: 34, C: 154, D: 150 |
| Gewicht | 6,3 Kg |
| CE Norm | abnahmefrei nach 2014/68/EU |
Leistung des Filterelements
| Typ | APE110HC |
| Partikelfiltration | 1 Mikron |
| Restölgehalt | - |
| Betriebstemp. max | 50° C |
| Betriebstemp. emp | 25 C |
| Differenzdruck | 250 mbar |
| Kartuschenwechsel | alle 6 Monate |
| Isoklassen | |
| Partikel | 2 |
| Öl | - |
Aufbau:
| Durchströmung | von innen nach außen |
| Material Endkappen | Glasfaserverstärktes Nylon (30 %) |
| Stützkörper innen und außen | Acrylröhre |
| Filtrationsmedium | Borosilikat Mikroglasfaser Gewebe |
| Vor-/Nachfiltration | Polypropylen Gewebe |
| Klebung Endkappen | Zweikomponenten Epoxidharzkleber |
| Material O-Ring | NBR |
| besondere Eigenschaften | technisch silikonfrei |
| Hohlraumvolumen bei 20° C | 96 % |
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
| Anschluss: | G 1 |
|---|---|
| Durchfluss (m³/h): | 185 |
| Variante: | HC |
