DF-Industrie-Mikrofilter APF23 FF5 G1/4 Durchfluss 35 m³/h
Versandkostenfrei
%
Sofort verfügbar
314,40 €*
(Sie sparen 35% )
204,36 € inkl. MwSt.
Inhalt:
1 Stück
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Filtertechnik
Hersteller-Nr.:
APF79 FF5
Produktnummer:
DF73063
Gewicht:
2 kg
Versand:
Paket
Produktinformationen "DF-Industrie-Mikrofilter APF23 FF5 G1/4 Durchfluss 35 m³/h"
Technische Daten:
Partikelfiltration 5 Mikron
Max. Restölgehalt bei 20°C 5 mg/m³
Höchsttemperatur 120°C (50°C empf.)
Differenzdruck trocken 50 mbar
Differenzdruck nass, gesättigt 75 mbar
Tiefsttemperatur 1°C
Max. Arbeitsdruck 16 bar

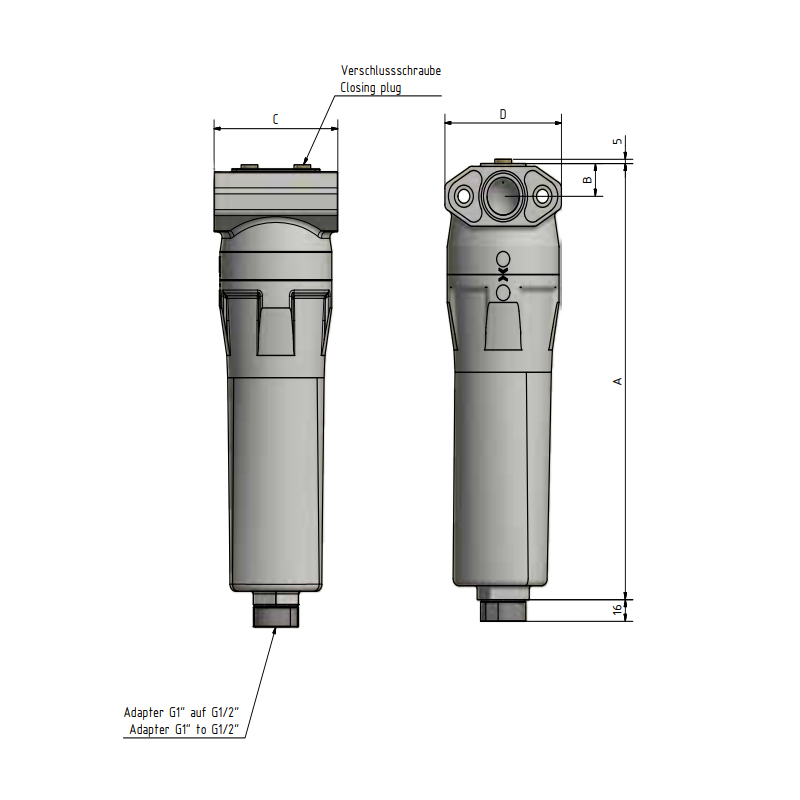

Abmessungen in mm (A/B/C/D) 328/23/104/98
Material Gehäuse Aluminium
Anschlussgewinde G 1/2
Leistung* 120 m³/h
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
| Anschluss: | 1/2 |
|---|---|
| Filterfeinheit (µm): | 5,0 |
Anmelden
passendes Zubehör
Sofort verfügbar
DF-Wandhalterung für Filter APF23 - APF73 für Filter WHE1-APF-S
Wandhalterungfür DF-Filter der Baureihen APF23 bis APF73
Sofort verfügbar
DF-Wandhalterung für Filter APF23 - APF73 inkl. Verbindungsset für 2 Filter WHE2-APF-S
Wandhalterungen inkl. Verbindungsset für zwei Filter der Baureihen APF23 bis APF73
Sofort verfügbar
DF-Wandhalterung für Filter APF23 - APF73 inkl. Verbindungsset für 3 Filter WHE3-APF-S
Wandhalterungen inklusive Filterverbindungssetfür 3 DF-Filter der Baureihen APF23 bis APF73
Sofort verfügbar
DF-Industrie-Filterelement APE26 FF5
Austauschfilterelement für DF-Industrie-Mikrofilter APF23FF5, APF53FF5 und APF63FF5.
Technische Daten:
Typ
APE26FF5
Partikelfiltration
5 Mikron
Restölgehalt
5 mg/m³
Betriebstemp. max
120° C
Differenzdruck trocken
50 mbar
Differenzdruck nass, gesättigt
75 mbar
Max. Arbeitsdruck
16 bar
Kartuschenwechsel
alle 12 Monate
ISO Klassen
Partikel
1
Öl
2
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Edelstahl
Filtrationsmedium
Borosilikat-Mikroglasfaser-Gewebe
Vor- und Nachfiltration
Polypropylen-Netz
Drainageschicht
Polyesterfaservlies
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Sofort verfügbar
DF-Differenzdruckanzeiger potentialfrei und elektrisch DDPPN-APF APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
Sofort verfügbar
DF-Differenzdruckanzeiger mit Display potentialfrei und elektrisch DDPPN-D APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger mit Display für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
