DF-Industrie-Mikrofilter APF173 FF5 G2 1/2 Durchfluss 1500 m³/h
Produktinformationen "DF-Industrie-Mikrofilter APF173 FF5 G2 1/2 Durchfluss 1500 m³/h"
DF-Industrie-Mikrofilter APF173 FF5 G2 mit Schwimmerableiter
- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
| Partikelfiltration | 5 Mikron |
| Max. Restölgehalt bei 20°C | 5 mg/m³ |
| Höchsttemperatur | 120°C (50°C empf.) |
| Differenzdruck trocken | 50 mbar |
| Differenzdruck nass, gesättigt | 75 mbar |
| Tiefsttemperatur | 1°C |
| Max. Arbeitsdruck | 16 bar |

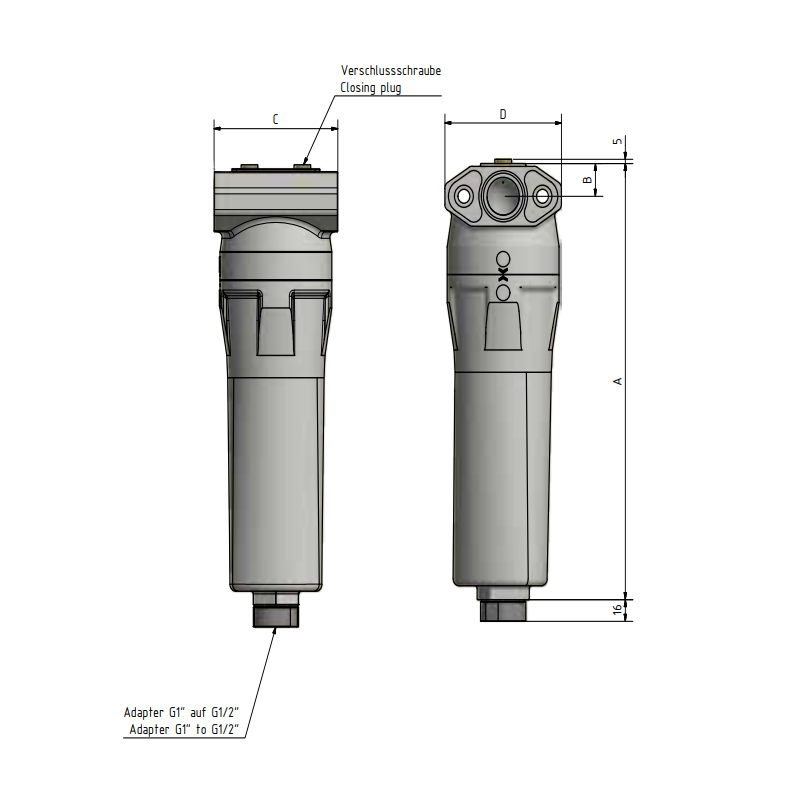

| Abmessungen in mm (A/B/C/D) | 744/45/196/195 |
| Material Gehäuse | Aluminium |
| Anschlussgewinde | G 2 |
| Leistung* | 1500 m³/h |
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
DF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
- optimierte Durchströmung durch bogenförmigen Drucklufteintritt
- Verhinderung von Korrosion und Bakterienbildung
- Zuganker fixiert das Element sicher
- hohe Stabilität des Elements durch Edelstahlzylinder
- bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
- und geringen Differenzdruck
- stabile Drainageschicht aus Nadelfilz am Filterelement
- verhindert Verlust von Filterleistung
- serienmäßig ausgestattet mit automatischem Kondensatableiter
- Wartungsfreundlichkeit durch 6-Kant am Gehäuse
- Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
| Anschluss: | 2 1/2 |
|---|---|
| Filterfeinheit (µm): | 5,0 |
Anmelden
passendes Zubehör
Sofort verfügbar
DF-Industrie-Filterelement APE170 FF5
Austauschfilterelement für DF-Industrie-Mikrofilter APF173FF5
Technische Daten:
Typ
APE170FF5
Partikelfiltration
5 Mikron
Restölgehalt
5 mg/m³
Betriebstemp. max
120° C
Differenzdruck trocken
50 mbar
Differenzdruck nass, gesättigt
75 mbar
Max. Arbeitsdruck
16 bar
Kartuschenwechsel
alle 12 Monate
ISO Klassen
Partikel
1
Öl
2
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Edelstahl
Filtrationsmedium
Borosilikat-Mikroglasfaser-Gewebe
Vor- und Nachfiltration
Polypropylen-Netz
Drainageschicht
Polyesterfaservlies
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Sofort verfügbar
22
%
DF-Kondensatableiter Drukodrain/Kondrain KN5.230
KONDRAIN® N ist ein leistungsfähiger Kondensatableiter, der den Kondensatpegel intern misst und bei maximaler Kondensatmenge niveaugesteuert, also völlig druckluftverlustfrei, ableitet. Die Niveauregelung wird über die millionenfach und weltweit bewährte Industrielösung Reedkontakt-Schwimmertechnik zuverlässig sichergestellt. Das heißt, eine speziell für Kondensattechnik verfahrenskonforme Kontakt Schwimmereinheit löst bei Erreichen des Maximalpegels das Öffnen des Auslassventils exakt solange aus, bis sie bei Erreichen des Minimalmesspunktes wieder den Kondensatableiter schließt.
Leistungsmerkmale:
flexibler Anschluss, 90° drehbar, ermöglicht flexible Einsatzorte
hochbeständige Vitonmembrane mehr Sicherheit und lange Lebensdauer
maximaler Schutz für Membrane und Funktion durch integrierten Filter
Funktionstest jederzeit durch Testschalter möglich, auch zum manuellen Entleeren
Selbstüberwachung durch intelligente Steuerung
Funktionsschutz durch Auto-Reset-Funktion
Statusmeldung bei Alarm (außer Modell N1)
potentialfreier Kontakt (außer Modell N1)
Spannungsanzeige (außer Modell N1)
permanente Leistungsstärke bei Kondensaten der Konsistenz 100% Öl bis zu 100% Wasser
nur ein Service-Kit für die gesamte Baureihe
ökologisch & ökonomisch sinnvoll
Technische Daten:
Leistung: Kompressor
7,5 m³/min
Leistung. Trockner
15 m³/min
Leistung: Filter
75 m³/min
Potentialfreier Alarmausgang
ja
Arbeitsdruck
0,2 bis 16 bar
Betriebstemperatur
1 bis 60°C
Schutzklasse
IP 65
Sofort verfügbar
DF-Differenzdruckanzeiger potentialfrei und elektrisch DDPPN-APF APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
Sofort verfügbar
DF-Differenzdruckanzeiger mit Display potentialfrei und elektrisch DDPPN-D APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger mit Display für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
