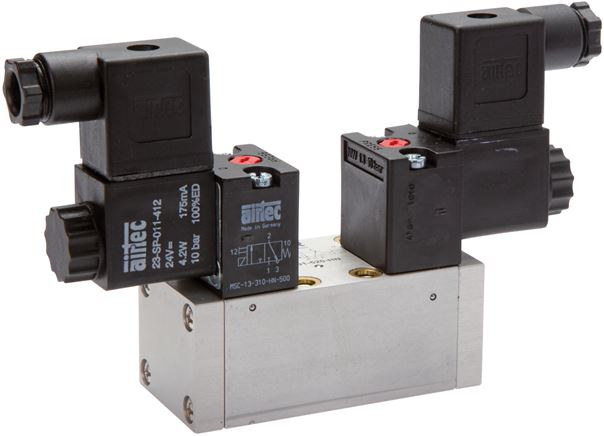

ISO-Ventil (Größe 1), 5/2-Wege Impulsventil, 24 V AC
Versandkostenfrei
Lieferzeit anfragen
159,66 € inkl. MwSt.
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571491925
Produktnummer:
DA151962
Gewicht:
0.6 kg
Produktinformationen "ISO-Ventil (Größe 1), 5/2-Wege Impulsventil, 24 V AC"
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1)
Lieferumfang:
Ventil einschließlich Flanschdichtung und Befestigungsschrauben
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*Luftfeder, **mechanische Feder
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Schaltung | 5/2-Wege |
| Funktion | Impulsventil |

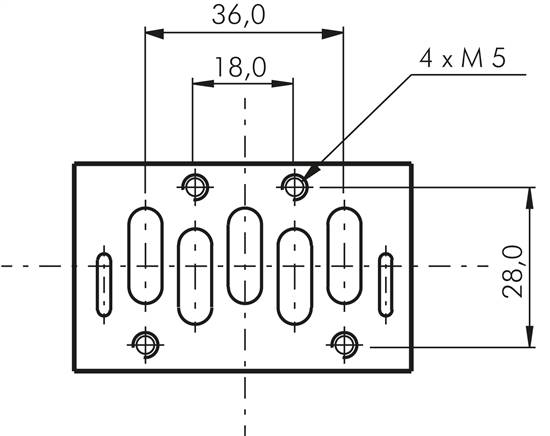

| ISO-Größe | 1 |
| Durchfluss (L/min) | 1.700 |
| Betriebsdruck (bar) | 2 - 10 |
| Symbol | z_km520_k.eps |
| Gewicht | 600 g / Stk. |
