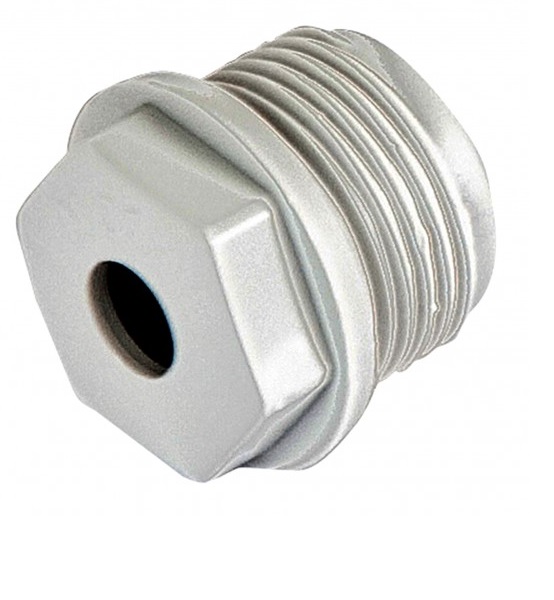

Condor WN M20 Würgenippel für MDR 5 Druckschalter - neue Variante metrisches Gewinde

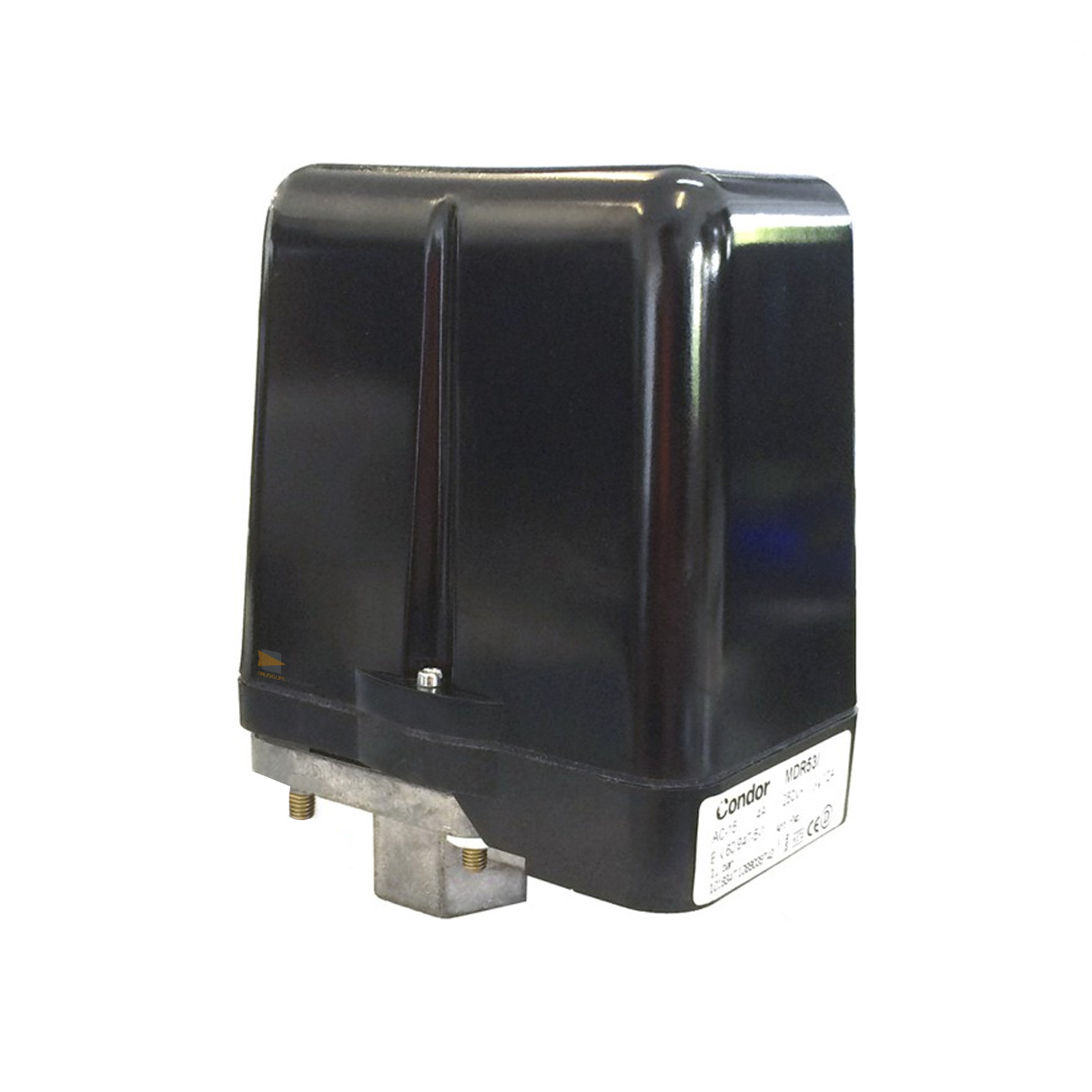

Condor-Steuerdruckschalter für Schraubenkompressoren Typ MDR 53/8großer Anschlussraumhohe Schaltgenauigkeit1 Wechslernach EN 60947UL /CSA-Zulassung Druckbereich PAus0,5 - 8 barEin-/Aus-Schalter-AnschlussFlansch 1/2"Schaltvermögen1 WechselkontaktMediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 1200 (mechanisch)

Condor-Steuerdruckschalter für Schraubenkompressoren Typ MDR 53/11großer Anschlussraumhohe Schaltgenauigkeit1 Wechslernach EN 60947UL /CSA-Zulassung Druckbereich PAus6 - 11 barEin-/Aus-Schalter-AnschlussFlansch 1/2"Schaltvermögen1 WechselkontaktMediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 1200 (mechanisch)

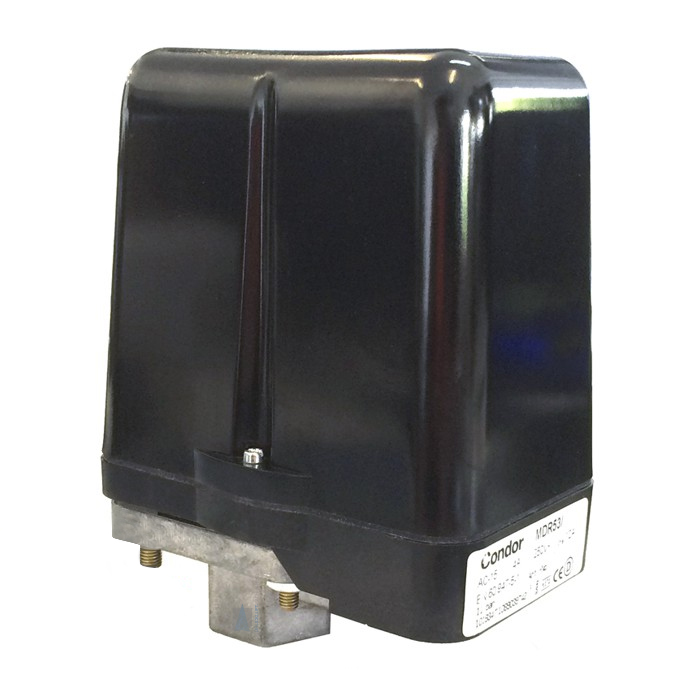

Condor-Steuerdruckschalter für Schraubenkompressoren Typ MDR 53/16großer Anschlussraumhohe Schaltgenauigkeit1 Wechslernach EN 60947UL /CSA-Zulassung Druckbereich PAus6 - 16 barEin-/Aus-Schalter-AnschlussFlansch 1/2"Schaltvermögen1 WechselkontaktMediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 1200 (mechanisch)

Beschreibung: Drehstromausführung Schaltvermögen 5,5kW mit Überstromrelais lieferbar max. Ausschaltdruck 11 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial=Aluminium Druckguss Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes. Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsstrom le (Ue = 400 V) 16 A Bemessungsbetriebsleistung (AC 3) Ue =250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Bemessungsfrequenz 50 Hz/ 60 Hz Bemmessungsisolationsspannung Ui 500 V bedingter Bemessungskurzschlussstrom (Ue = 500 V) 3 kA Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Typ "2" NH00 / gl 50 A Kontaktwerkstoff Silberleg.

Sie suchen einen hochwertigen Druckschalter für Ihren Kompressor oder Ihr Hauswasserwerk, auf den Sie sich verlassen können? Dann ist der Condor Druckschalter MDR 5/5 mit Drehstromausführung genau der Richtige für Sie. Der robuste Leistungsdruckschalter der Baureihe MDR 5 kann als Ersatzteil sowohl in Pumpen als auch in Kompressoren eingesetzt werden. Mit seinen verschiedenen Druckreglern und Schaltern ist der Qualitätshersteller Condor seit langem die Nummer 1 in Deutschland und Europa und steht für Drucktechnik auf höchstem Niveau. Um dieses Niveau zu halten, wird auch nicht am Material gespart: Der Druckanschluss des Condor MDR 5/5 ist beispielsweise aus massivem hochwertigem Aluminiumdruckguss gefertigt.Überzeugen Sie sich selbst! Die Vorteile des Condor MDR 5/5 im Überblick: hochwertiges Condor Qualitätsprodukt „Made in Germany“ effizienter elektro-mechanischer Leistungsdruckschalter Flansch gefertigt aus extra massivem Aluminiumdruckguss Druckschalter inklusive strapazierfähiger Membran aus NBR flexibel einsetzbar für Druckluft oder Wasser ideal für Hauswasserwerk, Wasserpumpe oder kleinere Kompressoren individuell einstellbar (im definierten Bereich) Technische Daten: Ausführung Drehstrom 3-polig Entlastungsventil - Einstellbereich 1,5-5 bar (Druck-Voreinstellung1,5 bar ein - 3,0 bar aus / Individuellvon 1,5 bar bis 5,0 bar einstellbar) Motorschutz (Überschutzrelais) - max. Belastung - Ein-/Aus-Schalter nein Anschluss Flansch 1/2" Schaltvermögen 230 V - 4 kW / 400 V - 5,5 kW Gewicht in g 820 Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) Der Condor Druckschalter MDR 5/5 – Auf diesen Wasserdruckschalter ist Verlass! Der MDR 5/5 ist ein hochwertiger Qualitäts-Druckschalter für den automatischen Pumpen- und Kompressorbetrieb mit Drehstrom. Der Schalter hat ein Schaltvermögen von 5,5 kW und ist in die Schutzklasse IP 54 eingruppiert. Der Flansch ist aus robustem Aluminiumdruckguss mit geradem 1/2 Zoll Innengewinde gefertigt und bringt dank seines hohen Materialeinsatzes satte 820 g auf die Waage. Sie erhalten den Druckschalter bereits voreingestellt mit 1,5 bar Einschaltdruck und 3,0 bar Ausschaltdruck. Selbstverständlich können Sie die Werte individuell anpassen – eine detaillierte Anleitung dazu wird mitgeliefert. Der Condor MDR 5/5 ist der ideale Standard-Schalter, wenn Sie einen Ersatzdruckschalter für Ihr Hauswasserwerk oder Ihre Wasserpumpe suchen. Herkömmliche Pumpen Druckschalter, die oftmals in einfachen Geräten verbaut sind, kommen schnell an Ihre Grenzen und können versagen. Spätestens dann wird es Zeit, sich einen zuverlässigen Druckschalter, wie den Condor MDR 5/5, zu besorgen. Wichtige Hinweise zum MDR 5/5: Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft. Die zwei Condor WN M20 Würgenippel (Elektrokabeldurchführungen) zur Verschraubung des MDR 5 Druckschalters sind separat bei uns erhältlich und nicht im Lieferumfang enthalten. Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Die Kabelverschraubungen wurden seitens des Herstellers auf metrische Gewinde geändert. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

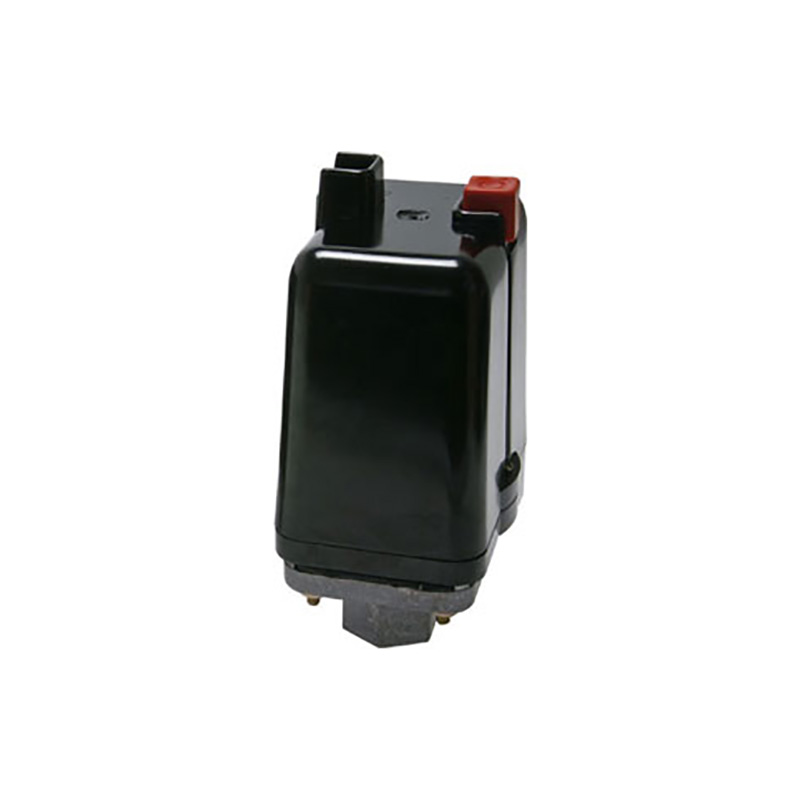

 Condor Druckschalter für Pumpen und Kompressoren Typ MDR 5/5 K Qualitätsprodukt für den automatischen Pumpen- /Kompressorbetrieb.   Ausführung Drehstrom 3-polig Entlastungsventil - Einstellbereich 1,5-5 bar Motorschutz (Überschutzrelais) - max. Belastung - Ein-/Aus-Schalter ja Anschluss Flansch 1/2" Schaltvermögen 230 V - 4 kW / 400 V - 5,5 kW Gewicht in g 820 Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig! Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

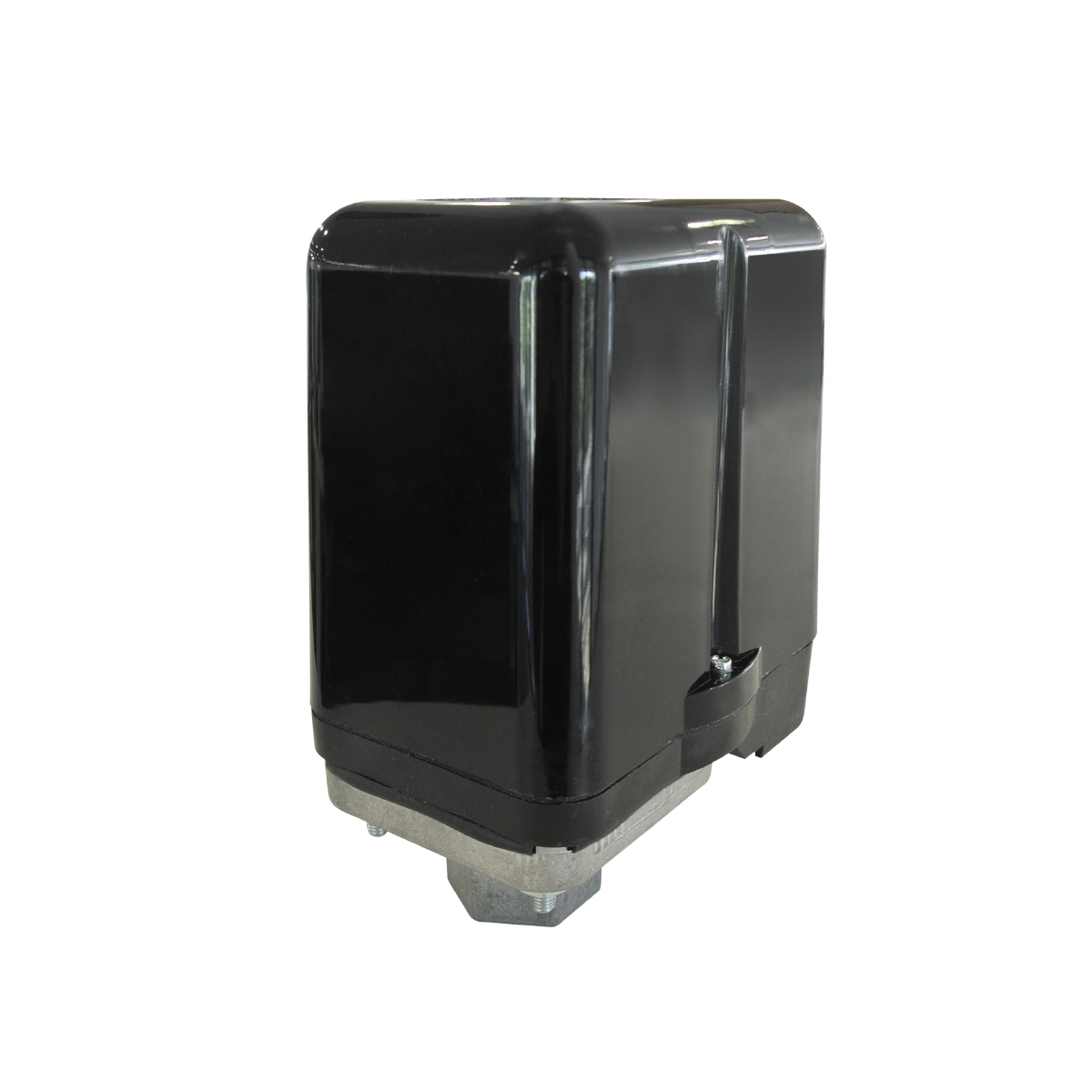

Condor Druckschalter für Kompressoren Typ MDR 5/8 K Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.   Ausführung Drehstrom Entlastungsventil - Einstellbereich 2 - 8 bar Motorschutz (Überschutzrelais) ACHTUNG* max. Belastung gem. gewähltem Motorschutzrelais Ein-/Aus-Schalter ja Anschluss Flansch 1/2" Schaltvermögen 5,5 kW max. Ausschaltdruck 16 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig! Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Drehstromausführung Schaltvermögen 5,5 kW mit Überstromrelais lieferbar max. Ausschaltdruck 45 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial=Aluminium Druckguss Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.   Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsstrom le (Ue = 400 V) 16 A Bemessungsbetriebsleistung (AC 3) Ue =250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Bemessungsfrequenz 50 Hz/ 60 Hz Bemmessungsisolationsspannung Ui 500 V bedingter Bemessungskurzschlussstrom (Ue = 500 V) 3 kA Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Typ "2" NH00 / gl 50 A Kontaktwerkstoff Silberleg.

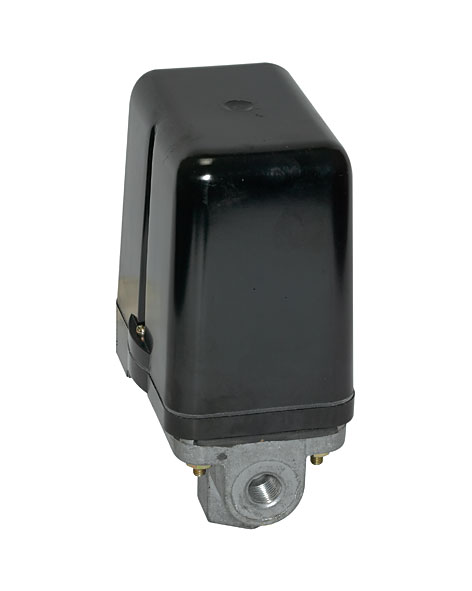

Wenn der Druckschalter in Ihrem Kompressor versagt, ist das ärgerlich. Denn die wichtige Steuerzentrale sorgt für das druckabhängige Ein- und Ausschalten Ihres Elektromotors und somit für einen einwandfreien Betrieb. Der Condor MDR 5/11-K ist hier das ideale Ersatzteil, wenn Sie auf einen zuverlässigen Druckschalter in Drehstromausführung Wert legen. Das Besondere bei uns: Sie erhalten den MDR 5/11 mit Entlastungventil EV 5 im Komplettpaket. Schon gewusst? Der Qualitätsherstellers Condor kann quasi als „Erfinder des Druckschalters“ bezeichnet werden und auf eine über 120 Jahre lange Erfolgsgeschichte zurückblicken. Und das merkt man: Die Anschlüsse des Condor Druckschalters MDR 5/11-K sind beispielsweise aus extra massivem Aluminiumdruckguss gefertigt und ermöglichen dem Schalter eine besonders lange Lebensdauer. Überzeugen Sie sich selbst!   Die Vorteile des Condor MDR 5/11 K im Überblick: hochwertiges Condor Qualitätsprodukt „Made in Germany“ effizienter elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf Flansch gefertigt aus extra massivem Aluminiumdruckguss Entlastungsventil EV 5 im Lieferumfang enthalten Druckschalter mit strapazierfähiger Membran aus NBR ideal für den Betrieb mit Druckluft / Kompressoren individuell einstellbar (im definierten Bereich) Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig! Technische Daten: Ausführung Drehstrom Entlastungsventil EV 5 Einstellbereich 2 - 11 bar Motorschutz (Überschutzrelais) bitte separat bestellen* max. Belastung gem. gewähltem Motorschutzrelais Ein-/Aus-Schalter ja Anschluss** Flansch G 1/2" + G 1/4" Schaltvermögen 5,5 kW max. Ausschaltdruck 11 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP  54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) *ACHTUNG: Für diesen Schalter ist ein thermisches, 3-poliges Überstromrelais mitzubestellen (zu finden unter "Zubehör"). Ansonsten funktioniert die Ein-/Ausschaltmechanik nicht. ** Anschlüsse: Flansch unten G 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne – z. B. für einen Manometer- oder Sicherheitsventil-Anschluss.   Der Condor Druckschalter MDR 5/11-K – Robuster Druckschalter in Drehstromausführung Der MDR 5/11-K ist ein hochwertiger Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Drehstrom. Ausgestattet ist er mit einem Ein- und Ausschaltknopf und weist ein Schaltvermögen von 5,5 kW auf. Dank umfangreicher Prüfverfahren wurden für alle Schalter der Baureihe MDR 5 die Schutzart IP 54 definiert, nach der sie staub- und spritzwassergeschützt sind. Auch das Innenleben kann sich sehen lassen: Die zwei Anschlüsse aus massivem Aluminiumdruckguss lassen den Condor Druckschalter MDR 5/11-K mit seinen 900 g Eigengewicht zur äußerst stabilen Schaltzentrale Ihres Kompressors werden. Der Hauptdruckanschluss geht mit 1/2 Zoll Innengewinde nach unten, der zweite Anschluss geht mit den üblichen 1/4 Zoll nach vorne. Die Voreinstellung liegt bei 9,0 bar Einschaltdruck und 11,0 bar Ausschaltdruck und kann individuell angepasst werden. Nutzen Sie dabei am besten die von uns mitgelieferte Einstellhilfe. Ihr Bonus: Im Lieferumfang enthalten ist das Entlastungsventil EV 5, das sowohl für eine Kunststoff- oder eine Kupfer-Entlastungsleitung (6 mm) genutzt werden kann.   Wichtige Hinweise zum Condor MDR 5/11-K: Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft. Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Passende Kabelverschraubungen (z. B. Würgenippel), sind für den MDR 5/11 K separat erhältlich und nicht im Lieferumfang enthalten. Diese finden sie hier. Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Beschreibung: Drehstromausführung Schaltvermögen 5,5kW mit Überstromrelais lieferbar max. Ausschaltdruck 11 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial=Aluminium Druckguss Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes. Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig! Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsstrom le (Ue = 400 V) 16 A Bemessungsbetriebsleistung (AC 3) Ue =250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Bemessungsfrequenz 50 Hz/ 60 Hz Bemmessungsisolationsspannung Ui 500 V bedingter Bemessungskurzschlussstrom (Ue = 500 V) 3 kA Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Typ "2" NH00 / gl 50 A Kontaktwerkstoff Silberleg.
