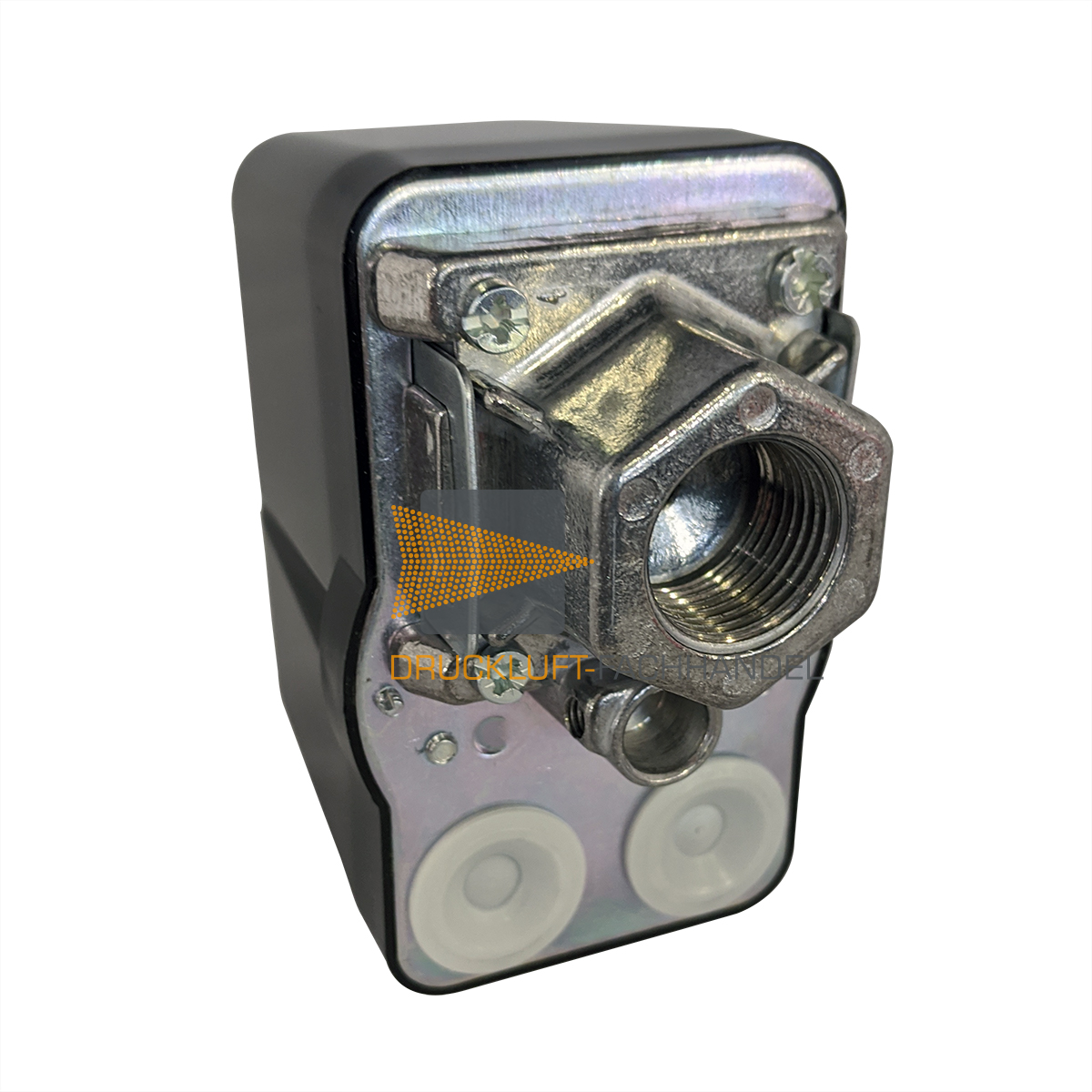

Condor MDR-4 SU/6 1,5-6 bar G 1/2" DAA BFCA 040A060 XAA XXX
Produktinformationen "Condor MDR-4 SU/6 1,5-6 bar G 1/2" DAA BFCA 040A060 XAA XXX"
- Drehstromausführung
- Schaltvermögen 4,0kW
- max. Ausschaltdruck 16 bar
- mit umgekehrter Schaltfunktion
- 3-polig (öffner)
- nach EN 60947
- Flanschmaterial=Aluminium Druckguss
Technische Daten:
| Bemmessungsisolationsspannung | 500 V |
|
Motorschaltvermögen (AC3) Ue = 240V (1~) |
1,5 kW |
| Motorschaltvermögen (AC3) Ue = 230V (3~) | 2,5 kW |
| Motorschaltvermögen (AC3) Ue = 400V (3~) | 4,0 kW |
| Schaltstücklebensdauer (AC3) | > 1 x 105 |
| Mechanische Lebensdauer | > 5 x 105 |
| Max. Schalthäufigkeit elektrisch | 120 |
| Max. Schalthäufigkeit mechanisch | 600 |
| Bemessungsbetriebsstrom le bei 400 V AC | 12 A |
| Berstdruck Pz | > 35 bar |
| Zul. Medientemperatur Luft | -5...+ 80°C |
| Zul. Medientemperatur Wasser | +80 °C |
| Schutzart nach EN 60529 | IP 44 |
| Anschlussquerschnitte 1... feindrähtig 1x/2x | 2,5 / 2,5mm2 |
| Anschlussquerschnitte 1... feindrähtig 1x/2x | 2,5 / 2,5mm2 |
Herstellerdaten
Condor Pressure Control GmbH
Anschrift: Warendorfer Str. 47-51, 59320 Ennigerloh
Elektronische Kontaktadresse: www.condor-werke.com
