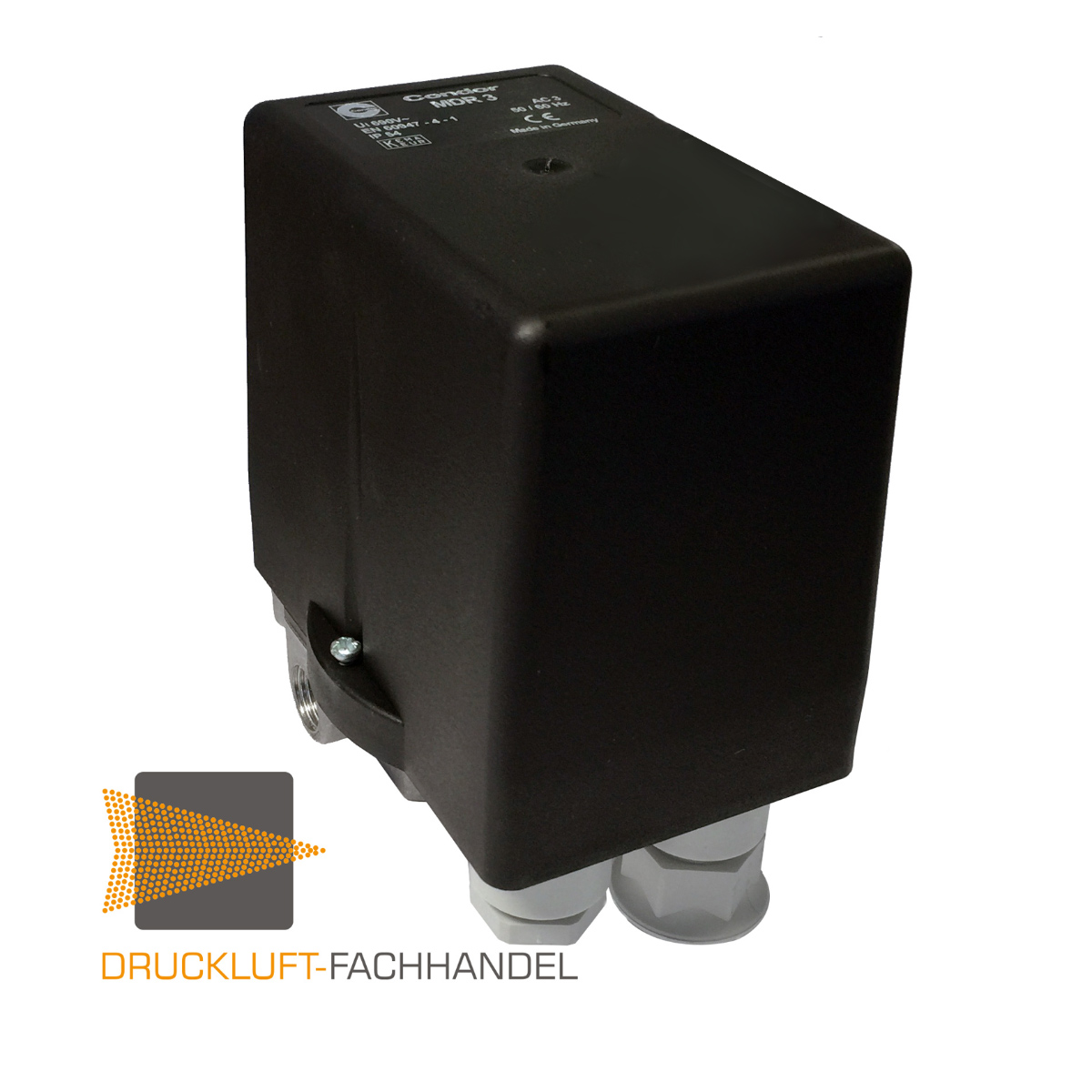

Condor MDR-3/11 4-11 bar F4 1/4" GEA BAAA 090A110 XAA XXX
Sofort verfügbar
128,76 € inkl. MwSt.
Inhalt:
1 Stück
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
Hersteller:
Condor
EAN:
4014502226963
Hersteller-Nr.:
226963
Produktnummer:
CO-226963
Gewicht:
0.75 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Condor MDR-3/11 4-11 bar F4 1/4" GEA BAAA 090A110 XAA XXX"
Eigenschaften:
- Drehstromführung
- Schaltvermögen 7,5 (11) kW / 20 HP
- mit Überstromrelais lieferbar
- max. Ausschaltdruck 35 bar
- 3-polig (öffner)
- nach EN 60947
- UL / CSA-Zulassung optional
- Flanschmaterial=Aluminium-Druckguss
Technische Daten:
| Bemessungsisolationsspannung | 690V |
| Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) | 2 HP |
| Schaltstücklebensdauer (AC3) | >1 x 105 |
| Mechanische Lebensdauer | >1 x 106 |
| Max. Schalthäufigkeit elektrisch | 120 |
| Max. Schalthäufigkeit mechanisch | 600 |
| Bemessungsbetriebsstrom le the bei 690 V AC 3 | 24 A |
| Berstdruck Pz |
=16 >40 bar =25 >60 bar |
| Zul. Medientemperatur Luft | - 5...+ 80 °C |
| Zul. Medientemperatur Wasser | + 80 °C |
| Schutzart nach EN 60529 | IP 54 |
| Anschlussquerschnitt 1... feindrähtig 1x/2x | 4 / 2,5 mm2 |
| Anschlussquerschnitt 1... eindrähtig 1x/2x | 6 / 4 mm2 |
Herstellerdaten
Condor Pressure Control GmbH
Anschrift: Warendorfer Str. 47-51, 59320 Ennigerloh
Elektronische Kontaktadresse: www.condor-werke.com
