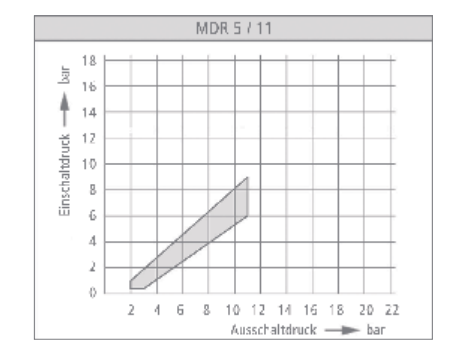

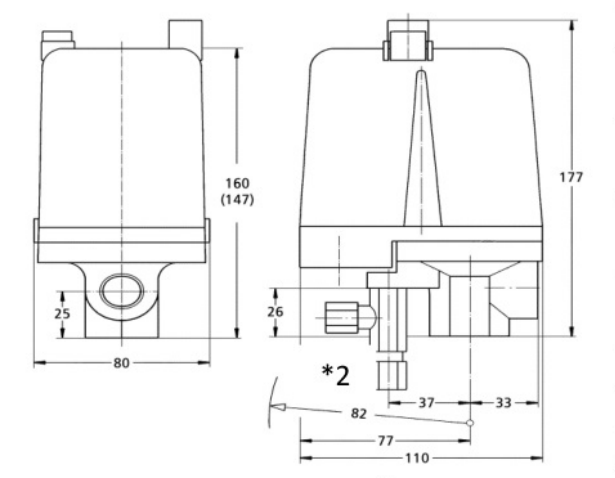

Condor Druckschalter MDR 5/11 2-11 bar G 1/2" + G 1/4" 212959

Condor Druckschalter für Kompressoren Typ MDR 4S/16 KQualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungDrehstromEntlastungsventilEV 4WSEinstellbereich6 - 16 bar / voreingestellt auf 7,8-9,8 barEin-/Aus-SchalterjaAnschlussFlansch G1/4 + 3x G1/4 seitlichSchaltvermögen5,5 kWmax. Ausschaltdruck16 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)Anschluß Flansch unten 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S Stahlflansch (Ü => Ausführung mit Überwurfmutter) 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas   Einsatzgebiete: Pumpen Bemessungsisolationsspannung  500V Motorschaltvermögen  4,0 kW Schaltstücklebensdauer  >1x105 Mechanische Lebensdauer  >5x105 Max. Schalthäufigkeit elektrisch  120  Max. Schalthäufigkeit mechanisch  600  Bemessungsbetriebsstrom le bei 240 V AC  20 A  Berstrdruck Pz  >35 bar  Zul. Medientemperatur Luft  -5...+80°C  Zul. Medientemperatur Wasser  +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas   Einsatzgebiete: Pumpen Bemessungsisolationsspannung  500V Motorschaltvermögen  4,0 kW Schaltstücklebensdauer  >1x105 Mechanische Lebensdauer  >5x105 Max. Schalthäufigkeit elektrisch  120  Max. Schalthäufigkeit mechanisch  600  Bemessungsbetriebsstrom le bei 240 V AC  20 A  Berstrdruck Pz  >35 bar  Zul. Medientemperatur Luft  -5...+80°C  Zul. Medientemperatur Wasser  +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2

Der Condor Druckschalter MDR 1/11 EA ist ein hochwertiges und zuverlässiges Produkt für den automatischen Kompressorbetrieb. Ausgestattet mit einem Ein-/Aus-Schaltknopf und einem Anlauf-Entlastungsventil AEV 1S, bietet dieser Druckschalter eine optimale Überwachung und Steuerung von Prozessen, sowie das Schalten von Pumpen und Kompressoren in Abhängigkeit vom anstehenden Druck. Beschreibung Wechselstromausführung Schaltvermögen 4,0 kW Max. Ausschaltdruck 11 bar Inklusive Kabelverschraubung PG 11 Z/ZK und Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) Nach EN 60947; KEMA-EUR Differenzdruckverstellung Flanschmaterial: Aluminium-Druckguss Der Condor-Druckschalter ist nach den geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es sind jedoch die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Dieser Druckschalter dient der Überwachung und Steuerung von Prozessen und dem Schalten von Pumpen und Kompressoren.   Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsleistung (Ue =250 V / AC 3) 20A Bemessungsfrequenz  50 Hz / 60 Hz Bemmessungsisolationsspannung Ui 500 V Bemmessungsstoßspannungsfestigkeit Uimp 6 kV Schutzart IP 44 Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Kontaktwerkstoff Silberlegierung Koordinationstyp 2 bedingter Bemessungskurzschlussstrom 3 kA   Zusätzliche Informationen Der Condor-Druckschalter MDR 1/11 ist für den Einsatz in Kompressoren konzipiert und bietet zuverlässige Leistung und Sicherheit. Mit einem Einstellbereich von 2,5 bis 11 bar und einer max. Ausschaltdruck von 11 bar ist dieser Druckschalter vielseitig einsetzbar. Der Flanschanschluss F4 G1/4" ermöglicht eine einfache Installation und Integration in bestehende Systeme. Gewicht: 300 g Verpackungsabmessungen: 11 x 9,4 x 5,8 cm Modellnummer: 212140 Volt: 230 Volt   Eigenschaften Automatischer Kompressorbetrieb Wechselstrom 230V Entlastungsventil AEV 1S Einstellbereich 2,5 - 11 bar Ein-/Aus-Schalter Flansch F4 1/4 Schaltvermögen 4,0 kW Kontaktart: Öffner (2-polig) Mediumstemperatur: -5 °C bis +80 °C Schutzart: IP 44 Max. Schalthäufigkeit: 120 (elektrisch) - 600 (mechanisch) * Anschlussmöglichkeiten: Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - z.B. für den Anschluss eines Manometers oder Sicherheitsventils. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Vertrauen Sie auf die bewährte Qualität des Condor Druckschalters MDR 1/11 EA, um Ihre Kompressoren sicher und effizient zu steuern. Perfekt für den Einsatz in verschiedenen industriellen Anwendungen, bietet dieser Druckschalter eine hervorragende Leistung und lange Lebensdauer.

Wechselstromausführung Schaltvermögen 4,0 kWmax. Ausschaltdruck 6 barinkl. Kabelverschraubung PG 11 Z/ZK2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl (Ü=>Ausführung mit Überwurfmutter)Bemessungsisolationsspannung: 500 VMotorschaltvermögen (AC 3) Ue=240 V (1~): 4,0 kWSchaltstücklebensdauer (AC 3) Schaltspiele: > 1 x 10^5Mechanische Lebensdauer Schaltspiele: > 5 x 10^5Max. Schalthäufigkeit elektrisch Schaltspiele/h: 120Max. Schalthäufigkeit mechanisch Schaltspiele/h: 600Bemessungsbetriebsstrom Ie bei 240 V AC: 20ABerstdruck: > 35 barZul. Medientemperatur Luft: -5 bis +80 °CZul. Medientemperatur Wasser: +70 °CSchutzart nach EN 60529: IP 44Anschlussquerschnitte 1… feindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Anschlussquerschnitte 1… eindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Einsatzgebiete: Pumpen

WechselstromausführungSchaltvermögen 4,0 kW / 3HPmax. Ausschaltdruck 6 bar / 87 psiinkl. Kabelverschraubung PG 13,5 Z/ZK2-polig (Öffner)nach EN 60947UL / CSA-Zulassung optionalDifferenzdruckverstellungFlanschmaterial Stahl (Ü=>Ausführung mit Überwurfmutter)Einsatzgebiete: PumpenBemessungsisolationsspannung500VMotorschaltvermögen4,0 kWMototrschaltvermögen (UL 508, CSA 22.2)3,0 HP / 2,0 HPMotorschaltvermögen (UL 508, CSA 22.2)0,5 HPSchaltstücklebensdauer>1x105Mechanische Lebensdauer>5x105Max. Schalthäufigkeit elektrisch120 Max. Schalthäufigkeit mechanisch600 Bemessungsbetriebsstrom le (EN 60947)20 ABemessungsbetriebsstrom le ( UL/CSA)26A Berstrdruck Pz>35 bar Zul. Medientemperatur Luft-5...+80°C Zul. Medientemperatur Wasser+70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2

Sie wollen, dass Ihr Druckschalter Kompressor wieder einwandfrei läuft? Dann könnte der Austausch Ihres Druckschalters Abhilfe schaffen. Mit dem Condor Druckschalter MDR 2/11 erhalten Sie nicht nur einen langlebigen Ersatzdruckschalter in Wechselstromausführung, sondern gleichzeitig ein ideales Komplettpaket: Der hochwertige Druckschalter für Ihren Kompressor ist bereits mit vier 1/4-Zoll-Anschlüssen und Drehschalter vorkonfiguriert und wird mit Anlaufentlastungsventil geliefert. Die vier Druckanschlüsse des Condor MDR 2/11 sind in gewohnter Condor-Qualität aus massivem hochwertigem Aluminiumdruckguss gefertigt und machen den Schalter von Grund auf stabil. Wussten Sie schon? Die gleichbleibende Qualität der Condor Druckschalter wird kontinuierlich in umfangreichen Tests überprüft! Die Vorteile des Condor MDR 2/11 Kompressor Druckschalters: hochwertiges Condor Qualitätsprodukt „Made in Germany“ effizienter elektro-mechanischer Leistungsdruckschalter mit Drehschalter mit 4 praktischen Anschlüssen aus extra massivem Aluminiumdruckguss Anlaufentlastungsventil AEV 2S im Lieferumfang enthalten Kompressor Druckschalter mit strapazierfähiger Membran aus NBR/SBR ideal für den Betrieb mit Druckluft / Kompressoren individuell einstellbar (im definierten Bereich) Technische Daten: Ausführung Wechselstrom Entlastungsventil AEV 2S Einstellbereich 4 - 12 bar Ein-/Aus-Schalter Drehschalter Anschluss* Flansch 4 x 1/4" Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar Kontaktart Öffner (2-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 44 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) * Druckschalter Kompressor Anschlüsse: Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - z. B. für Manometer- oder Sicherheitsventil-Anschluss. Condor Druckschalter MDR 2/11 – DER Druckschalter für Ihren Kompressor! Der MDR 2/11 ist ein qualitativer Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Wechselstrom. Der Kompressor Druckschalter mit einem Schaltvermögen von 2,2 kW besitzt einen separaten Drehschalter und wurde in verschiedenen Prüfverfahren in die Schutzklasse IP 44 (nach EN 60947) eingruppiert. Das macht ihn so flexibel: Gleich 4 Anschlüsse bietet der Condor MDR Kompressor Druckschalter 2/11 – der Hauptanschluss geht nach unten mit G 1/4" Innengewinde und die drei weiteren Anschlüsse gehen nach links, rechts und vorne mit G 1/4" Innengewinde. Sie brauchen nicht alle Anschlüsse? Dann einfach die nicht benötigten Anschlüsse mit Verschlussschrauben versehen. Ein weiteres Plus: Die Voreinstellung des MDR 2/11 mit 7,0 bar Einschaltdruck und 9,0 bar Ausschaltdruck kann individuell angepasst werden. Eine detaillierte Einstellhilfe dazu liefern wir Ihnen selbstverständlich mit. Außerdem erhalten Sie den Druckluft Druckschalter von Condor im Paket mit Anlaufentlastungsventil AEV 2S, das für eine 6 mm Kunststoff-Entlastungsleitung geeignet ist. Wenn Sie nicht sicher sind, ob diese Konfiguration für Sie passend ist, dann fragen Sie uns! Wir beraten Sie gerne. Wichtige Hinweise zum Condor MDR 2/11 Druckschalter: Wir empfehlen den Tausch Ihres Kompressor Druckschalters immer mithilfe einer Elektrofachkraft. Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Passende Kabelverschraubungen (z. B. Würgenippel), sind bei dem MDR 2/11 im Lieferumfang enthalten. Für 1/2" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Sie sind auf der Suche nach einem verlässlichen Druckschalter für Ihre Wasserpumpe oder Ihren Kompressor? Dann haben wir mit dem Condor MDR 21-EA/6 mit Wechselstromausführung das passende Ersatzteil für Sie. Der Leistungsdruckschalter vom Typ MDR 21 ist äußerst robust gebaut und kann vorwiegend in Pumpen aber auch in Kompressoren verbaut werden. Seit über 120 Jahren überzeugt der Traditionshersteller mit seinen Qualitäts-Druckschaltern und steht für kompetente Lösungen und Zuverlässigkeit in Sachen Drucktechnik. Um immer die Nase vorn zu haben, werden alle Druckanschlüsse der Condor Druckschalter aus massivem Aluminiumdruckguss hergestellt. Die Vorteile des Condor MDR 21/6-EA im Überblick: hochwertiges Condor Qualitätsprodukt „Made in Germany“ elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf Flansch gefertigt aus extra robustem Aluminiumdruckguss Druckschalter inklusive hochwertiger Membran aus NBR/SBR flexibel einsetzbar für Druckluft oder Wasser ideal für Hauswasserwerk, Wasserpumpe oder Kompressoren individuell einstellbar (im definierten Bereich) Technische Daten: Ausführung Wechselstrom Entlastungsventil - Einstellbereich 1,5 - 7 bar Ein-/Aus-Schalter ja Anschluss 1/4" Schaltvermögen 2,2 kW max. Ausschaltdruck 7 bar Kontaktart Öffner (2-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 44 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch)   Der Condor Druckschalter MDR 21/6-EA – Ein Pumpendruckschalter mit 1A-Qualität! Mit dem MDR 21/6 EA erhalten Sie einen absolut hochwertigen Druckschalter für den automatischen Pumpen- und Kompressorbetrieb mit Wechselstrom. Der Schalter ist mit einem Ein- und Ausschaltknopf ausgestattet, hat ein Schaltvermögen von 2,2 kW und ist in die Schutzklasse IP 44 eingruppiert. Da der Flansch aus massivem Aluminiumdruckguss gefertigt wird, ist er im Betrieb besonders robust und zuverlässig. Der MDR 21/6-EA wird mit einem geradem 1/4 Zoll Innengewinde geliefert, an dem das Druckrohr Ihres Kompressors bzw. die Pumpe sicher angeschlossen werden kann. Ab Werk ist der MDR 21/6-EA mit 1,5 bar Einschaltdruck und 3,0 bar Ausschaltdruck voreingestellt. Natürlich können Sie die Werte nach Bedarf anpassen – die Anleitung dazu erhalten Sie von uns. Alles in allem ist der Condor Druckschalter aus der Baureihe 21 ideal, wenn Sie auf ein langlebiges Ersatzteil Wert legen. Wichtige Hinweise zum Condor MDR 21/6-EA: Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft. Passende Kabelverschraubungen (z. B. Würgenippel), sind für den für den MDR 21 separat erhältlich und nicht im Lieferumfang enthalten. Bitte rufen Sie uns an. Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Beschreibung Drehstromausführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig, (Öffner) nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial = Aluminium-Druckguss Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes. Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsleistung (AC 3) Ue =230 V (1~) / 400 V (3~) / 690 V (3~) 5,5 kW/ 7,5 kW/ 7,5 kW Bemessungsfrequenz  50 Hz  Bemmessungsisolationsspannung Ui 690 V bedingter Bemessungskurzschlussstrom 50 kA Bemessungsstoßspannungsfestigkeit Uimp 6 kV Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 1 X 106 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 5 X 104 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Zulässige Mindertemperatur -5°c bis +80°c Schutzart IP 54 Kontaktwerkstoff Silberleg.

Beschreibung: Drehstromausführung Schaltvermögen 5,5 kW max. Ausschaltdruck 25 bar 3-polig (Öffner) nach EN 60947 Flanschmaterial = Aluminium-Druckguss KEMA-EUR Einsatzgebiete: Kompressoren, Pumpen Technische Daten:  Bemessungsisolationsspannung Ui 500 V Motorschaltvermögen (AC 3) Ue=240 V (1~) 2,5 kW Motorschaltvermögen (AC 3) Ue=230 V (3~) 4,0 kW                                        Motorschaltvermögen (AC 3) Ue=400 V (3~ 5,5 kW Motorschaltvermögen (AC 3) Ue=500 V (3~ 5,5 kW Schaltstücklebensdauer (AC 3) Ue=240 V (3~ > 1 x 105 Mechanische Lebensdauer Schaltspiele > 5 x 105 Max. Schalthäufigkeit elektrisch Schaltspiele/h 120 Max. Schalthäufigkeit mechanisch Schaltspiele/h 600 Bemessungsbetriebsstrom Ie bei 400 V AC3/500 VAC 3 16 A / 9 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1 … feindrähtig 1 x / 2 x 2,5 / 2,5mm2 Anschlussquerschnitte 1 … eindrähtig 1 x / 2 x 2,5 / 2,5mm2
