Condor Druckschalter MDR 3/11 | Alternative zu NEMA Druckschalter 400V (DF11556)
Druckschalter für Kompressoren Typ MDR 3/11
mit Entlastungsventil EV 3S und Überstromrelais R 3/10
Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Technische Daten:
| Ausführung | Drehstrom |
| Entlastungsventil | EV 3S |
| Einstellbereich | 4 - 11 bar |
| Motorschutz (Überschutzrelais) | R 3/10 |
| max. Belastung | 6,3 - 10 A |
| Ein-/Aus-Schalter | ja |
| Anschluss | Flansch F4 G1/2* |
| Schaltvermögen | 7,5 kW |
| max. Ausschaltdruck | 35 bar |
| Kontaktart | Öffner (3-polig) |
| Mediumstemperatur | -5 °C bis +80 °C |
| Schutzart | IP 54 |
| max. Schalthäufigkeit | 120 (elektrisch) - 600 (mechanisch) |
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.

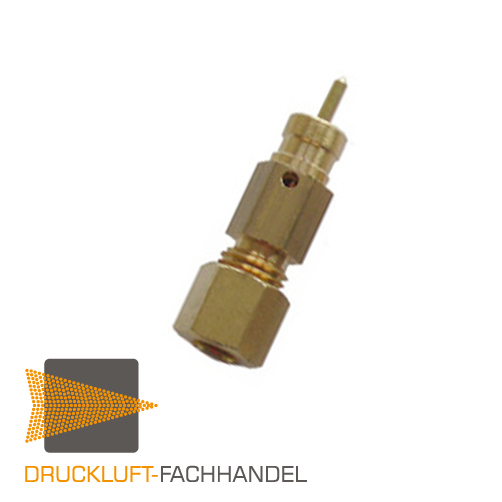

Condor Entlastungsventil EV 3 für MDR 3 Druckschalter
mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.

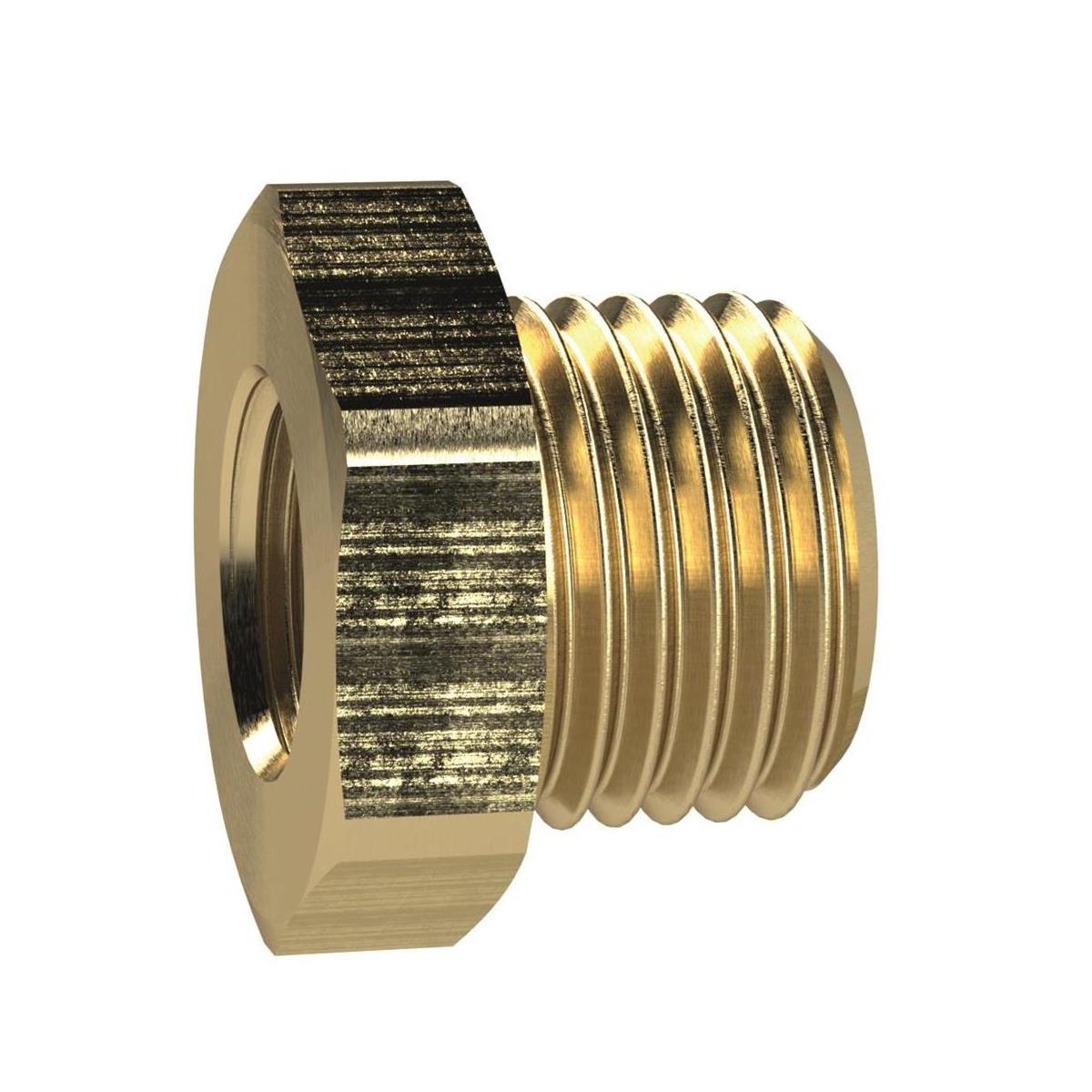

Reduziernippel, kurze Ausführung, G 1/2 a., G 3/8 i., SW 24, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °C
Technische Daten:
| Arbeitsdruck max. | 25 bar |
| Betriebstemperatur max. | 150 °C |
| Material | Messing CW614N |
| Innengewinde | G 3/8 |
| Außengewinde | G 1/2 |
| L1 | 17 mm |
| L2 | 11 mm |
| SW | 24 mm |
| Beschreibung | Reduzierung G 1/2 AG auf G 3/8 IG |
