Versandkostenfrei
%
Sofort verfügbar
AUSSTELLER
13.213,20 €*
(Sie sparen 45% )
7.267,26 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Lieferzeit:
Sofort verfügbar, 1-3 Tage
5 % Neukundenrabatt! >> Mehr Informationen
Hersteller:
Schneider Airsystems
Produktnummer:
DFA-H707107
Gewicht:
431 kg
Versand:
Spedition
Downloads

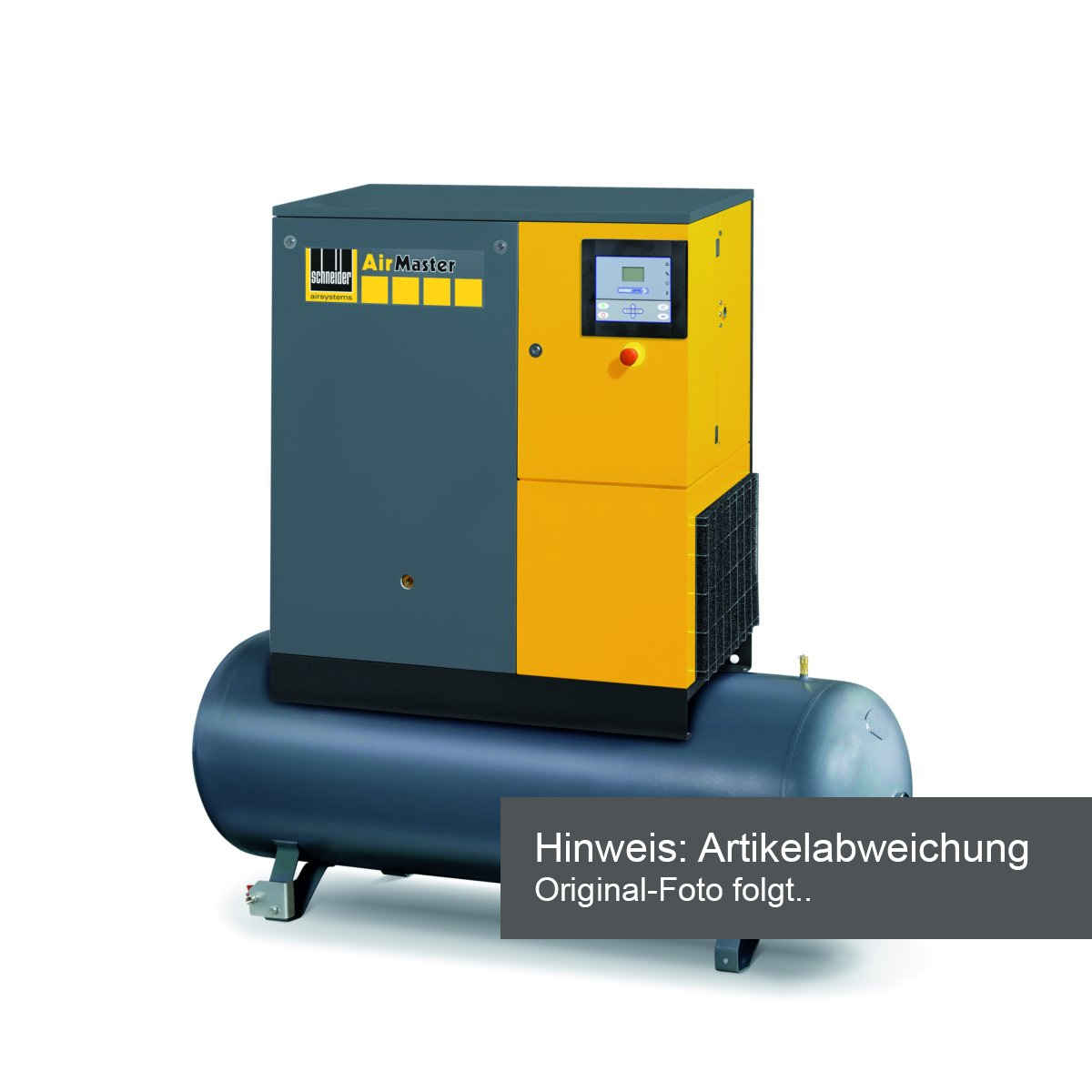

Produktinformationen "AUSSTELLER Schneider AM B 7-10-500 XBDK · 1,1 m³/min · 10 bar · 7,5 kW · Schraubenkompressor"
Aussteller-Kompressor (H707107)
Zustand: sehr gut
Eigenschaften:
- Langlebige, keilriemengetriebene Verdichterblöcke
- Motor- und Verdichterschutz gegen Überhitzung
- Mit Kältetrockner montiert auf Behälter
- Betriebsfertige Anlage dank integriertem Kältetrockner
- Optimale Arbeitsergebnisse durch getrocknete Druckluft
- Wenig Platzbedarf durch kompakte Abmessungen
- Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordung aller Wartungsteile
- Geräuscharm durch schallgedämmtes Gehäuse
- Einfache Montage eines Abluftkanals
- Verhinderung teurer Schäden bei der Inbetriebnahme dank integrierter Drehrichtungskontrolle
Technische Daten Kompressor:
Art.Nr. | H707107 |
Verdichtungsenddruck | 10 bar |
Arbeitsdruck | 9,5 bar |
Volumenstrom bei Arbeitsdruck (ISO 1217) | 1,1 m³/min |
Verdichterdrehzahl | 4.523 min-1 |
Nennleistung Antriebsmotor (V/Hz) | 7,5 kW (400V/50Hz) |
Effizienz Motor | 90,1 % |
Schutzart Antriebsmotor | IP 55 |
Erforderlicher Kühlluftbedarf (20°C Umgebungstemp.) | 1.260 m³/h |
Umgebungstemperatur min. / max. | +5°C / +40°C |
Füllmenge Öl | 3,1 l |
Schalldruckpegel (LPA1 –DIN 45635 T13) | 63 dB(A) |
Anschluss Luftabgang | 3/4“i |
Behälterinhalt | 500 l |
Abmessungen (B x T x H) | 1950 mm x 690 mm x 1700 mm |
Gewicht | 431 kg |
Technische Daten Kältetrockner DK 1200 SMART:
Volumenstrom bei Drucktaupunkt +3°C | 1200 l/min |
Druck | 7 bar |
Druckverlust | 0,25 bar |
Spannung | 230 V/50 Hz |
Max. Leistungsaufnahme | 0,27 kW |
Luftanschluss | 3/4"a |
Kältemittelfüllung | R134a |
Antriebsleistung (kW): | 7,5 |
---|---|
Ausführung: | liegend |
Behältervolumen (l): | 500 |
Druck (bar): | 10,0 |
Eff. Liefermenge (m³/min): | 1,10 |
Spannung (V): | 400 V |
Ölfrei: | ölgeschmiert |
