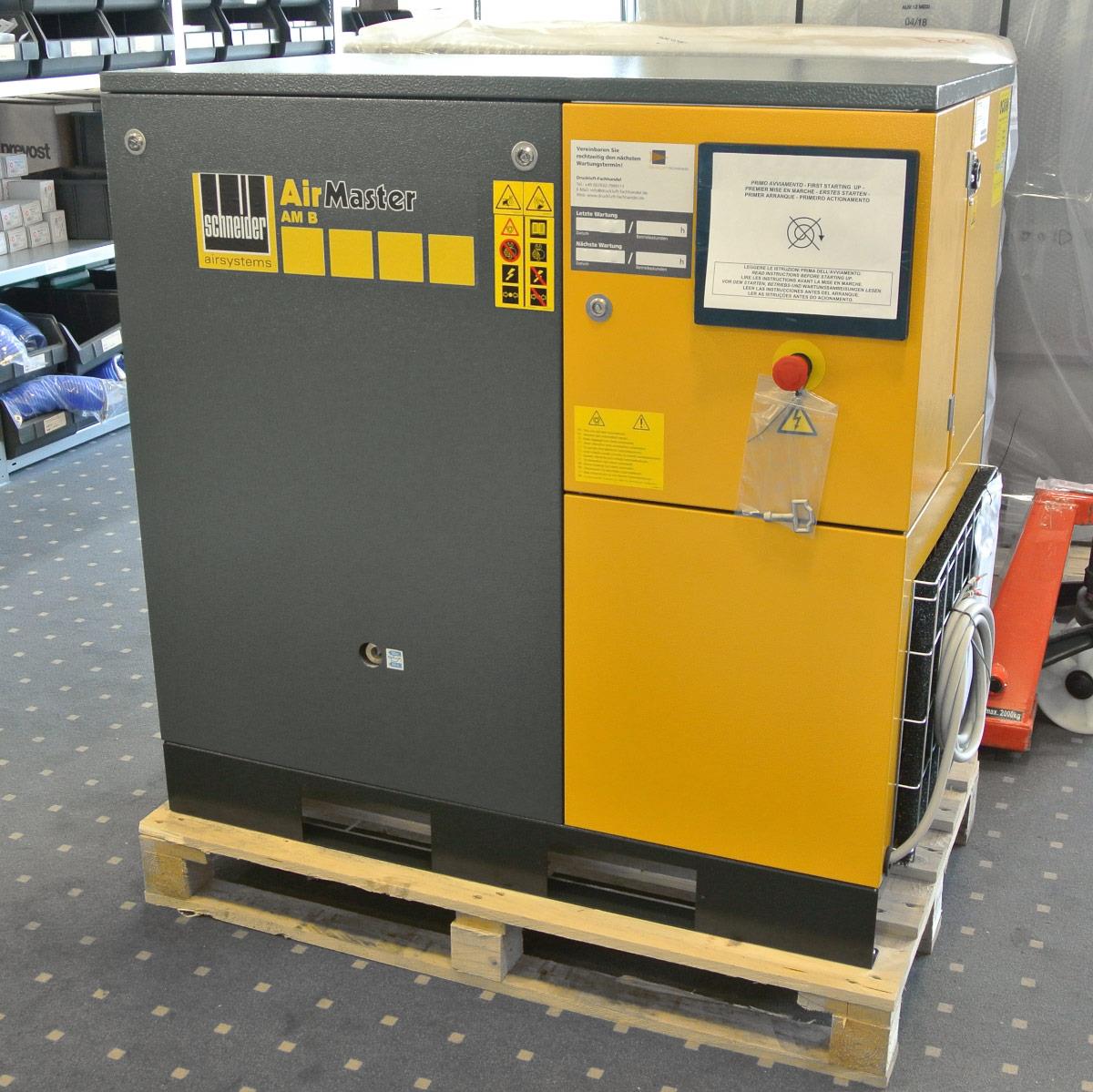

AUSSTELLER Schneider AM B 5-10 · 0,7 m³/min · 10 bar · 5,5 kW · Schraubenkompressor · H705100

Aussteller - Atlas Copco Schraubenkompressor G 5 - 10FF TM (200l Behälter) Zustand: sehr gut   Nutzbarer Volumenstrom am Austritt der Kompaktanlage: bei Betriebsüberdruck 9,5 bar 13,0 l/s 0,78 m3/min   Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Motornennleistung 5,5 kW Motornenndrehzahl 2.905 min-1 Drucklufttemperatur nach dem Trockner 25 °C Ölfüllmenge 2,5 l Restölgehalt <5 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 65 dB(A) Behältervolumen 200 l   Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar Kühllufttemperatur 0 bis 46 °C   Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 89,2 %   Daten des integrierten Kältetrockners: Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 5 °C Druckverlust über den Trockner 0,2 bar Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,5 kW Kühlluftmenge 2,48 m³/min Kältemittel, Typ R 513 a   Kältemittel, Menge 0,2 kg   Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter: Länge/Breite/Höhe 1430 / 600 / 1260 mm Netto-Gewicht 210 kg Die Kompressoren G 2–7 sind mit 2 kW, 3 kW, 4 kW, 5 kW und 7 kW Leistung und 4,8 bis 17,3 l/s Volumenstrom erhältlich. Der Kompressor besteht aus folgenden Hauptkomponenten: Hochmodernes Kompressorelement TEFC-Motor mit Schutzart IP55 (erfüllt bzw. übertrifft die Effizienzstandards IEEE und NEMA Premium) mit dauergeschmierten Lagern Standard-Steuerung Luft-/Ölabscheider Lufteinlassfilter Die Full-Feature- Version beinhaltet einen integrierten Kältemitteltrockner, der mit dem umweltfreundlichen Kältemittel R513A arbeitet. Funktionsprinzip Die Luft wird durch den Luftfilter, das Einlassventil und das Luftansaugventil in das Kompressorelement angesaugt. Diese Druckluft wird dann durch den Luft-Ölabscheider und das Mindestdruckventil in den Behälter (falls vorhanden) gedrückt. Bei einer Full-Feature-Einheit zirkuliert die Luft durch den Kältetrockner und danach zum Druckluftausgang. Merkmale Drehschraubenelement auf dem neuesten Stand der Technik Patentierte, intern entwickelte, öleingespritzte Schraubenelemente mit dem neuesten asymmetrischen Rotorprofil von Atlas Copco, die für einen zuverlässigen Volumenstrom und einen niedrigen Energieverbrauch entwickelt wurden. Durch den Einsatz hochwertiger Werkstoffe auf geringen Verschleiß ausgelegt. Ölabscheider, Ölfilter und Verbrauchsmaterialien Der hocheffiziente zweistufige Luft-Ölabscheider reduziert den Ölverbrauch, senkt die Wartungskosten und bietet eine sichere Ölabscheidung. Der Ölfilter befreit das Öl kontinuierlich von Partikeln über 25 µm und erreicht 99 % Wirkungsgrad. Er erhält die Schmierfähigkeit und sichert den einwandfreien Zustand der beweglichen Teile. Vereinfachtes Steuer- und Regelsystem. Die Symbol-basierte Steuerung der Modelle G 2–7 enthält: Anzeige von Betriebs- und Arbeitsstunden Servicewarnungen für optimalen Schutz Anzeige von Druck und Temperatur am Elementauslass Drucklufttrockner (bei Full Feature-Version) Der integrierte Trockner entfernt effizient Feuchtigkeit, Aerosole und Schmutzpartikel zum Schutz Ihrer gesamten Druckluftversorgung. Qualitativ hochwertige Druckluft verlängert die Lebensdauer Ihrer Anlagen, erhöht die Effizienz und stellt die Qualität Ihres Endprodukts sicher. Drucktaupunkt bei 5 °C bei maximalem Volumenstrom (100 % relative Luftfeuchtigkeit bei 20 °C). Vorteile Energieeinsparungen Durch modernste Kompressorelemente ist der Energiebedarf niedrig und das erzeugte Druckluftvolumen hoch. Zuverlässiges und kompaktes Konzept Steuerung für optimale Effizienz und Zuverlässigkeit. Erfüllt Ihre Ansprüche an die Druckluftqualität und bietet die bestmögliche Nutzung Ihrer Produktionsfläche. Geräuscharmer Betrieb Durch die schallgedämmte Haube ist kein separater Kompressorraum erforderlich. Die Installation ist in den meisten Einsatzumgebungen möglich. Höchste Zuverlässigkeit Der robuste Luft- und Ölfilter bietet durch seine lange Lebensdauer und die hohe Zuverlässigkeit lange Wartungsintervalle und einen geringen Wartungsaufwand. Der Luft- und Ölfilter lässt sich einfach austauschen. Der IE3-Motor mit Schutzart IP55 (TEFC) und vollständig geschlossenem, lüftergekühltem Motor sorgt für hohe Zuverlässigkeit. Die Effizienzklasse erfüllt oder übertrifft strengste Vorschriften. Lieferumfang Stahlgrundrahmen für fundamentlose Aufstellung. Kompressor und Motor auf Grundrahmen elastisch gelagert. Keilriemenantrieb mit mechanischer Spannvorrichtung zwischen Motor und Kompressorelement. Schallhaube aus Stahlblech mit großen abnehmbaren Seitenteilen. Luftansaugfilter mit Be- und Entlastungsventil. Temperaturgeregelter Ölkühlerventilator. Druckölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem. Öl-/Luftbehälter mit Sicherheitsventil. Erstölfüllung enthalten. Integrierter Trockner, Nachkühler, Wasserabscheider mit automatischem elektronischem Kondensatablass. Schaltschrank, Schutzart IP54 mit automatischem Stern-Dreieckschalter und Motorschutzschalter in der Schallhaube integriert. Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.

Aussteller - Atlas Copco Schraubenkompressor G 7 - 10 FF TM (270l Behälter) Zustand: Sehr gut Nutzbarer Volumenstrom am Austritt der Kompaktanlage: bei Betriebsüberdruck 9,75 bar 18,1 l/s 1,09 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Motornennleistung 7,5 kW Motornenndrehzahl 2.940 min-1 Drucklufttemperatur nach dem Trockner 25 °C Ölfüllmenge 3,0 l Restölgehalt <3 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 65 dB(A) Behältervolumen 270 l Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar Kühllufttemperatur 0 bis 46 °C Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 90,1 % Daten des integrierten Kältetrockners: Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 5 °C Druckverlust über den Trockner 0,2 bar Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,4 kW Kühlluftmenge 16,1 m³/min Kältemittel, Typ R 134 a   Kältemittel, Menge 0,48 kg Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter: Länge/Breite/Höhe 1.533 / 640 / 1.332 mm Netto-Gewicht 314 kg Brutto-Gewicht 372 kg G 7-15 Kompressoren sind mit 7,5 kW, 11kW und 15kW Motorleistung lieferbar und erzeugen einen Druckluftvolumenstrom von 13,8 bis 32,5 l/s. Die Kompressoren sind mit den folgenden Hauptkomponenten ausgestattet: Verdichterstufe auf dem aktuellen Stand der Technik Elektromotor mit der Schutzart IP55 und der Effizienzklasse IE3 Elektronische Steuerung Öl Separator Luftfilter Arbeitsprinzip Die Luft wird von der Verdichterstufe durch den Luftfilter und das Einlassventil angesaugt und komprimiert. Die so erzeugte Druckluft gelangt durch den Luft/Öl Separator, über das Mindestdruckventil und den Nachkühler in den Behälter (falls vorhanden). Bei einem Kompressor mit integriertem Kältetrockner (Full feature) durchströmt die Druckluft anschließend den Kältetrockner und wird dort getrocknet. Bei auf Behälter montierten Kompressoren mit integriertem Kältetrockner gelangt getrocknete Druckluft in den Behälter. Im Druckluftbehälter bildet sich kein Kondensat, was wiederum die Lebensdauer des Behälters verlängert. Lieferumfang Ölseparator System, Ölfilter und Verbrauchsmaterialien Ein hocheffizientes 2-stufiges Luft-Öl-Trennungssystem sorgt für einen geringeren Ölverbrauch, niedrige Wartungskosten und eine gute Öl-abscheidung.Der Ölfilter reinigt das Öl ständig von Partikeln, die größer als 25 Mikrometer sind, mit einer 99 %igen Effizienz, um die Qualität der Schmierung und den Zustand rotierender Komponenten aufrecht zu erhalten. Vereinfachte Steuerung und Regelsystem Die symbolbasierten Basis-Steuerungen bei den G 7-15 Modellen enthalten: Stundenzähler für Betriebs- und Laststunden Service-Warnungen für einen optimalen Schutz Druck- und Temperaturanzeigen Lufttrockner (Full-Feature Modelle) Der eingebaute Trockner entfernt Feuchtigkeit, Aerosole und Schmutzpartikel und schützt die Druckluftverbraucher. Diese Qualitätsluft verlängert die Laufzeit der Komponenten, erhöht die Effizienz und garantiert eine hohe Qualität. Der Drucktaupunkt beträgt 3°C bei Referenzbedingungen (100% relative Luftfeuchtigkeit bei 20°C). Eigenschaften und Vorteile Energieeinsparungen Verdichterstufe auf dem aktuellen Stand der Technik Niedriger Energieverbrauch und hoher Druckluft-Volumenstrom Komplett integriert und kompaktes Design Eine Steuerung, die optimale Effizienz und Zuverlassigkeit gewährleistet, sichert die Erfüllung ihrer Anforderungen und ist sehr platzsparend Leiser Betrieb Schallschutzhaube Kein separater Kompressorraum erforderlich. Die Installation erfolgt in den meisten Anwendungsfällen direkt am Arbeitsplatz. Höchste Zuverlässigkeit Robuster Luftfilter Bietet eine lange Laufzeit und hohe Verlässlichkeit - für lange Service Intervalle und niedrigem Wartungsbedarf. Der Luftfilter ist sehr einfach zu wechseln. IP55 IE3 Motor Drehstrom-Asynchronmotor mit der Schutzart IP55 und der Effizienzklasse IE3.

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

Aussteller - Atlas Copco Schraubenkompressor GA 7 VSD+ FF Zustand: Sehr gut Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7   0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0   0,41 – 1,08 m3/min bei Betriebsüberdruck 12,5 bar 7,3 – 14,2   0,44 – 0,85 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 25 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 12,75 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 3,3 – 8,4 kW bei Betriebsüberdruck 7,0 bar 3,8 – 9,2 kW bei Betriebsüberdruck 9,5 bar 4,7 – 9,2 kW bei Betriebsüberdruck 12,5 bar 6,2 – 9,2 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 bei Betriebsüberdruck 12,5 bar 2100 - 3750 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Daten des Kältetrockners: Typ ID 30   Drucktaupunkt 3 °C Druckverlust über den Trockner 0,16 bar Gesamtleistungsaufnahme 0,43 kW Kühlluftmenge 10,8 m³/min Wärmemenge, abgegeben über Kühlluft (bei 23 °C) 0,9 kW Kältemittel, Typ R 134 a   Kältemittel, Menge 0,4 kg Abmessungen und Gewichte: Länge/Breite/Höhe 985 / 630 / 1420 mm mit Verpackung L/B/H 1123 / 758 / 1651 mm Netto-Gewicht 268 kg Brutto-Gewicht 277 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

Aussteller - Atlas Copco Schraubenkompressor GA 7 VSD+ P - 9,5 bar CE 400V 50Zustand: Sehr gut Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7 l/s 0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0 l/s 0,41 – 1,08 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,5 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW bei Betriebsüberdruck 7,0 bar 3,4 – 8,7 kW bei Betriebsüberdruck 9,5 bar 4,3 – 8,7 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 738 / 758 / 1651 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

RS-B Schraubenkompressoren -die kompakte, leistungsstarke und robuste Baureihe von RENNER. Die Entscheidung für einen Schraubenkompressor wird durch die neue RS-B-Baureihe wesentlich erleichtert. Mit der RS-B bietet RENNER auch dem Druckluftanwender mit geringerem Bedarf alle Vorteile eines großen Schraubenkompressors. Bei der Entwicklung der neuen kompakten Baureihe wurden die Hauptmerkmale auf eine leistungsstarke Druckluftversorgung bei einem geringem Platzbedarf, unter Berücksichtigung der gut zugänglichen Wartungsteile, gelegt. Technische Daten: Nennleistung 5,5 kW Liefermenge bei 7,5 bar 0,83 m³/min Liefermenge bei 10 bar* 0,74 m³/min Schallpegel** 75 dB(A) Abmessung L x B x H 1397 x 607 x 1309 mm Gewicht 404 kg Druckluftausgang Zoll G 1/2 Druckluftbehälter 500 l * Standard-Druckstufe, Druckstufe ist BAFA-förderfähig** nach DIN EN ISO 2151:2009 Konstruktionsmerkmale und Vorteile der RS-B-Baureihe: 2 Jahre volle Funktionsgarantie wartungsfreundlich durch leicht abnehmbare Türen intensive Kühlung in Verbindung mit einem wirkungsvollen Nachkühler, garantiert die Betriebssicherheit und eine gute Luftqualität entwickelt für den industriellen Einsatz – auch im Dauerbetrieb Normbauteile deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen leistungsstarke Kompakt-Verdichter-Stufen mit integriertem Ölregelventil kompakte Bauweise, daher geringer Platzbedarf Steuerung erfolgt über die RENNERtronic Touch Druckluftbehälter 500 Liter verzinkt

Aussteller-Kompressor Schneider-Kompressor AM B 4-10Zustand: sehr gut Einfache Handhabung durch leicht verständliche elektronische Steuerung Wenig Platzbedarf durch kompakte Abmessungen Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordnung aller Wartungsteile Geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals Langlebige, keilriemengetriebene Verdichterblöcke Elektronische Steuerung AIR ENERGY CONTROL 3B mit Anzeige der Betriebsstunden, Servicemeldungen, Laststunden, etc.   Technische Daten Kompressor AirMaster Professional Solo Art.Nr. 4152052419 Verdichtungsenddruck 10 bar Arbeitsdruck   Volumenstrom bei Arbeitsdruck (ISO 1217) 516 l/min Spannung 400 V Antriebsleistung 4 kW Gewicht 120 kg Geräusch  62 dB(A) Luftabgang 3/4" Abmessungen (B x T x H) 620mm x 630mm x 950mm

AusstellerkompressorEigenschaften: Langlebige, keilriemengetriebene Verdichterblöcke Motor- und Verdichterschutz gegen Überhitzung Mit integriertem Kältetrockner montiert auf Behälter und Feinfilter Betriebsfertige Anlage dank integriertem Kältetrockner Optimale Arbeitsergebnisse durch getrocknete Druckluft Wenig Platzbedarf durch kompakte Abmessungen Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordung aller Wartungsteile Geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals Verhinderung teurer Schäden bei der Inbetriebnahme dank integrierter Drehrichtungskontrolle   Technische Daten Kompressor: Art.Nr. H705106 Verdichtungsenddruck 10 bar Arbeitsdruck 9,5 bar Volumenstrom bei Arbeitsdruck (ISO 1217) 0,7 m³/min Verdichterdrehzahl 3.175 min-1 Nennleistung Antriebsmotor (V/Hz) 5,5 kW (400V/50Hz) Effizienz Motor 89,2 % Schutzart Antriebsmotor IP 55 Erforderlicher Kühlluftbedarf (20°C Umgebungstemp.)  1.080 m³/h Umgebungstemperatur min. / max. +5°C / +40°C  Füllmenge Öl  3,1 l Schalldruckpegel (LPA1 –DIN 45635 T13) 62 dB(A) Anschluss Luftabgang 3/4“i Behälterinhalt 270 l Abmessungen (B x T x H) 1550 mm x 690 mm x 1560 mm Gewicht 338 kg   Technische Daten Kältetrockner DK 1200 SMART: Volumenstrom bei Drucktaupunkt +3°C 1200 l/min Druck 7 bar Druckverlust 0,25 bar Spannung 230 V/50 Hz  Max. Leistungsaufnahme 0,27 kW  Luftanschluss 3/4"a  Kältemittelfüllung R134a

Aussteller-Kompressor Schneider AM B 7-10Betriebsstunden 4 h Eigenschaften: Einfache Handhabung und höchster Bedienkomfort durch leicht verständliche elektronische Steuerung Wenig Platzbedarf durch kompakte Abmessungen Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordung aller Wartungsteile Geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals Langlebige, keilriemengetriebene Verdichterblöcke Elektronische Steuerung AIR ENERGIE CONTROL 3 mit Drehrichtungskontrolle, Anzeige der Betriebsstunden, Servicemeldungen, Laststunden, etc. 12 Monate Garantie   Technische Daten Kompressor AirMaster Professional Solo Art.Nr. H707100 Verdichtungsenddruck 10 bar Arbeitsdruck 9,5 bar Volumenstrom bei Arbeitsdruck (ISO 1217) 1,1 m³/min Verdichterdrehzahl 4.523 min-1 Nennleistung Antriebsmotor (V/Hz) 7,5 kW (400 V / 50 Hz) Effizienz Motor 90,1 % Schutzart Antriebsmotor IP 55 Erforderlicher Kühlluftbedarf (20°C Umgebungstemp.)  1.260 m³/h Umgebungstemperatur min. / max. +5°C / +40°C [Druckdifferenz T] +16°C Füllmenge Öl 3,1 l Schalldruckpegel (LPA1 –DIN 45635 T13) 63 dB(A) Anschluss Luftabgang 3/4“i Behälterinhalt - Abmessungen (B x T x H) 1100 mm x 690 mm x 1100 mm Gewicht 246 kg

AusstellerkompressorEigenschaften: Langlebige, keilriemengetriebene Verdichterblöcke Motor- und Verdichterschutz gegen Überhitzung Mit integriertem Kältetrockner montiert auf Behälter und Feinfilter Betriebsfertige Anlage dank integriertem Kältetrockner Optimale Arbeitsergebnisse durch getrocknete Druckluft Wenig Platzbedarf durch kompakte Abmessungen Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordung aller Wartungsteile Geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals Verhinderung teurer Schäden bei der Inbetriebnahme dank integrierter Drehrichtungskontrolle   Technische Daten Kompressor: Art.Nr. H707106 Verdichtungsenddruck 10 bar Arbeitsdruck 9,5 bar Volumenstrom bei Arbeitsdruck (ISO 1217) 1,1 m³/min Verdichterdrehzahl 4.523 min-1 Nennleistung Antriebsmotor (V/Hz) 7,5 kW (400V/50Hz) Effizienz Motor 90,1 % Schutzart Antriebsmotor IP 55 Erforderlicher Kühlluftbedarf (20°C Umgebungstemp.)  1.260 m³/h Umgebungstemperatur min. / max. +5°C / +40°C  Füllmenge Öl  3,1 l Schalldruckpegel (LPA1 –DIN 45635 T13) 63 dB(A) Anschluss Luftabgang 3/4“i Behälterinhalt 270 l Abmessungen (B x T x H) 1550 mm x 690 mm x 1560 mm Gewicht 346 kg   Technische Daten Kältetrockner DK 1200 SMART: Volumenstrom bei Drucktaupunkt +3°C 1200 l/min Druck 7 bar Druckverlust 0,25 bar Spannung 230 V/50 Hz  Max. Leistungsaufnahme 0,27 kW  Luftanschluss 3/4"a  Kältemittelfüllung R134a

Aussteller-Kompressor (H707107)Zustand: sehr gut Eigenschaften: Langlebige, keilriemengetriebene Verdichterblöcke Motor- und Verdichterschutz gegen Überhitzung Mit Kältetrockner montiert auf Behälter Betriebsfertige Anlage dank integriertem Kältetrockner Optimale Arbeitsergebnisse durch getrocknete Druckluft Wenig Platzbedarf durch kompakte Abmessungen Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordung aller Wartungsteile Geräuscharm durch schallgedämmtes Gehäuse Einfache Montage eines Abluftkanals Verhinderung teurer Schäden bei der Inbetriebnahme dank integrierter Drehrichtungskontrolle Technische Daten Kompressor: Art.Nr. H707107 Verdichtungsenddruck 10 bar Arbeitsdruck 9,5 bar Volumenstrom bei Arbeitsdruck (ISO 1217) 1,1 m³/min Verdichterdrehzahl 4.523 min-1 Nennleistung Antriebsmotor (V/Hz) 7,5 kW (400V/50Hz) Effizienz Motor 90,1 % Schutzart Antriebsmotor IP 55 Erforderlicher Kühlluftbedarf (20°C Umgebungstemp.)  1.260 m³/h Umgebungstemperatur min. / max. +5°C / +40°C  Füllmenge Öl  3,1 l Schalldruckpegel (LPA1 –DIN 45635 T13) 63 dB(A) Anschluss Luftabgang 3/4“i Behälterinhalt 500 l Abmessungen (B x T x H) 1950 mm x 690 mm x 1700 mm Gewicht 431 kg   Technische Daten Kältetrockner DK 1200 SMART: Volumenstrom bei Drucktaupunkt +3°C 1200 l/min Druck 7 bar Druckverlust 0,25 bar Spannung 230 V/50 Hz  Max. Leistungsaufnahme 0,27 kW  Luftanschluss 3/4"a  Kältemittelfüllung R134a

Aussteller - Schneider-Industriekompressor AM D 7-13-500 XVSBDK SchraubenkompressorZustand: Sehr gut Drehzahlgeregelt mit Kältetrockner und integriertem Feinfilter Eigenschaften und Vorteile: Einfachste Handhabung Die grafisch aufgebaute Steuerung AIR ENERGIE CONTROL 3+ ermöglicht eine einfache Bedienung des Kompressors Sehr Geräuscharm Äußerst leise Kompressoren durch spezielle Geräuschdämmung Direkt-Antrieb Leiser und äußerst effizienter Betrieb durch direkt angetriebene Verdichterstufen mit oder ohne Getriebe. Höchste Wirtschaftlichkeit Hoher Volumenstrom bei niedrigem Energieverbrauch - die Varianten sind dadurch BAFA-fähig Einfache Wartung Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordnung aller Wartungsteile. Durch Direktantrieb kein Keilriemenwechsel nötig Technische Daten:Kompressor AirMaster Variable Speed: Art.Nr. 4152018486 Verdichtungsenddruck 13 bar Arbeitsdruck 5 - 13 bar Volumenstrom bei Arbeitsdruck 7 bar (ISO 1217) 270 - 1.224 l/min Nennleistung Antriebsmotor (V/Hz) 7,5 kW (400V/50Hz) Schalldruckpegel (LPA1 –DIN 45635 T13) 64 dB(A) Anschluss Luftabgang 3/4“i Behälterinhalt  500 Liter Abmessungen (B x T x H) 1935 mm x 655 mm x 1680 mm Gewicht 447 kg
