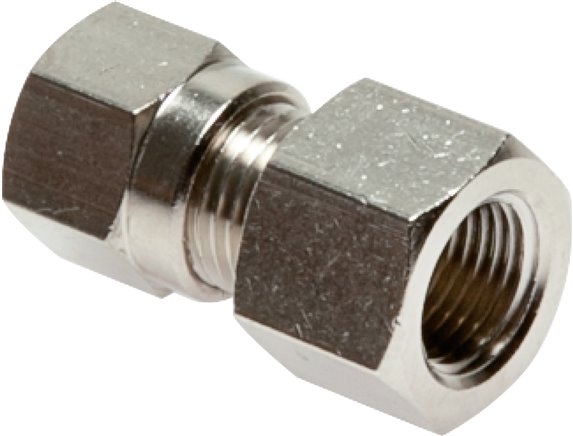

Aufschraub-Schneidringverschr. 12 L (M18x1,5)-G 1/2", Messing vernickelt

Sofort verfügbar

Preis Pro Stück

5,09 €* inkl. MwSt.

Anzahl	Stückpreis
1 ab	5,09 €* 10,17 €* (Sie sparen 49.95% )
5 ab	4,83 €* 10,17 €* (Sie sparen 52.51% )
20 ab	4,58 €* 10,17 €* (Sie sparen 54.97% )
50 ab	4,32 €* 10,17 €* (Sie sparen 57.52% )

Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten

Stk

Lieferzeit:

Sofort verfügbar, 1-3 Tage

10 % auf ALLES mit dem Code NEU-10!*

Datenblatt drucken

Hersteller: DF Zubehör

EAN: 4050571480240

Produktnummer: DA148292

Gewicht: 0.07 kg

Produktinformationen "Aufschraub-Schneidringverschr. 12 L (M18x1,5)-G 1/2", Messing vernickelt"

Werkstoffe:

Körper: Messing vernickelt, Schneidring: Messing

Temperaturbereich:

-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)

Empfohlene Rohrwerkstoffe:

Kupfer, Polyamid (mit Verstärkungshülse)

Hinweis:

Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.

Weitere Eigenschaften:

Baureihe	leichte Baureihe
Rohr Ø außen	12 L (M18x1,5)
Innengewinde	G 1/2"
Betriebsdruck mit hartem Kupferrohr (bar)	75
Temperaturbereich (°C)	-60 bis +300
Gewicht	70 g / Stk.

Herstellerdaten

DF Druckluft-Fachhandel GmbH
Adresse: Hewlett-Packard-Straße 1, 71083 Herrenberg
E-Mail: info@druckluft-fachhandel.de

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
