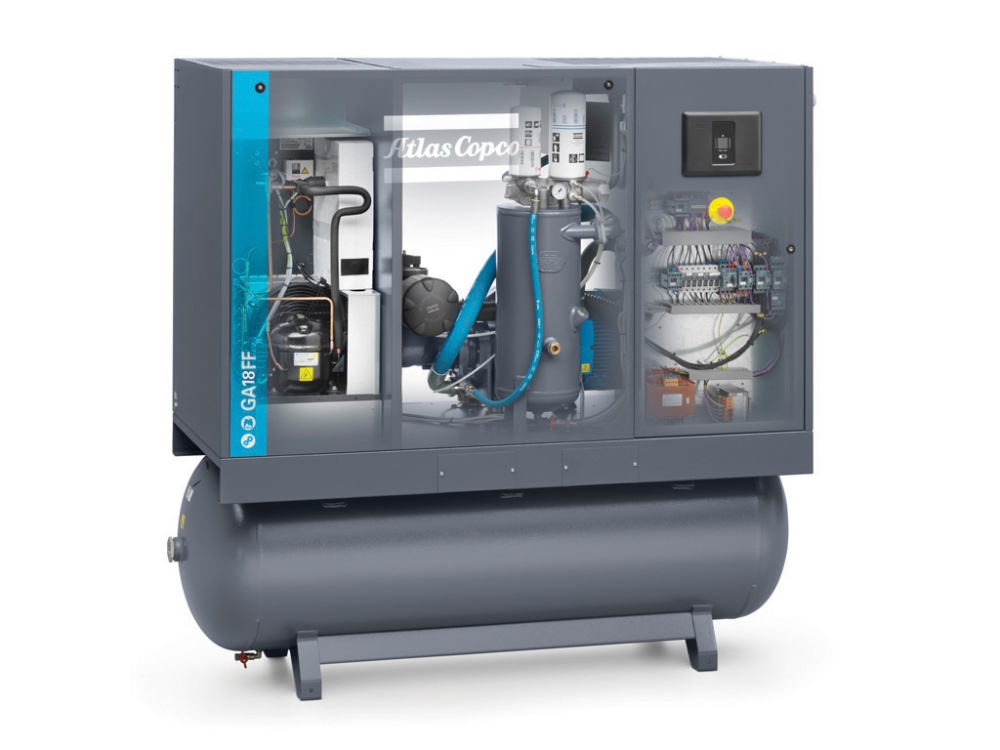

Atlas Copco Schraubenkompressor GA 18 - 10 bar FF inkl. Kältetrockner und Behälter 500 L
19.992,00 € inkl. MwSt.
Versandkostenfrei
Downloads
Atlas Copco Schraubenkompressor GA 18 - 10 FF auf 500l Behälter
Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™).
Technische Daten
Bezugsbedingungen: Ansaugdruck 1 bar
Ansaugtemperatur 20 °C
relative Feuchte 0 %
Nutzbarer Volumenstrom am Austritt der Kompaktanlage
bei Betriebsüberdruck 9,75 bar 49,4 l/s 2,96 m3/min
nach ISO 1217-3, C
Motornennleistung 18 kW
Motornenndrehzahl 2955 min-1
Wellen-Leistungsbedarf
bei maximalem Betriebsüberdruck 24 kW
Wellenleistungsbedarf im Leerlauf 5,6 kW
Drucklufttemperatur nach dem Trockner 23 °C
Kühlluftmenge 0,23 m³/s
Ölfüllmenge 12,2 l
Restölgehalt unter Referenzbedingungen <2 mg/m³
Schalldruckpegel,
im Freifeld in 1 m Abstand nach ISO 2151 65 dB(A)
Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar
Kühllufttemperatur 0 bis 46 °C
Daten des Elektromotors
Flansch-Drehstrommotor, Schutzart IP 55,
Isolationsklasse F.
Fabrikat: Siemens
Spannung / Frequenz 400V / 50 Hz
Wirkungsgrad IE3 92,4 %
Daten des integrierten Kältetrockners
Typ E8 2P
Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °C
Druckverlust über den Trockner 0,18 bar
Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,84 kW
Kühlluftmenge 15,8 m³/min
Wärmemenge, abgegeben über Kühlluft 3,2 kW
Kältemittel, Typ R 410A
Kältemittel, Menge 0,72 kg
Abmessungen, Gewichte und Anschlüsse
Abmessungen: Länge/Breite/Höhe 1904 / 780 / 1832 mm
mit Verpackung 2087 / 913 / 2106 mm
Gewicht: netto 749 kg
mit Verpackung 774 kg
Rohranschlüsse: Druckluftanschluss G 1
Automatischer Kondensatableiter Innendurchmesser 6,0 mm
Automatischer Kondensatableiter Außendurchmesser 8,0 mm
Lieferumfang:
- Robuster Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung und Gabelstapleraufnahmen.
- Kompressoren angetrieben über hocheffizientes Getriebe mit angeflanschtem Motor.
- Luftansaugfilter; Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.
- Ölumlaufschmierung mit luftgekühltem Ölkühler, Ölabscheider und integriertem Ölfilter.
- Erstölfüllung enthalten.
- Integrierter luftgekühlter Nachkühler und Wasserabscheider mit autom.
- Komplettes Volllast-Leerlauf-Regelsystem mit verzögertem Aussetzbetrieb, Nachlaufzeitoptimierung.
- Schallhaube mit abnehmbaren Seitenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
- Elektrischer Schaltschrank mit Motorschaltgeräten, sowie Kontroll- und Steuerungselementen (Modular Design), komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
- Phasenfolgenrelais für korrekte Drehrichtung integriert.
- Elektronische Steuerung Typ: Atlas Copco ELEKTRONIKON™ MK V Swipe.
- Integrierte Druckluftkältetrockner
- Druckluftbehälter 500l.
Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.
Die beschriebene Kompressoranlage entspricht der der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.
Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilters zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.
| Behälterausführung: | liegend |
|---|---|
| Behältervolumen (l): | 500 |
| Drehzahlregelung: | Nein |
| Druck max (bar): | 10 bar |
| Eff. Liefermenge Wert (l/min): | 2820 |
| Leistung (PS): | 25 PS |
| Leistung (kW): | 18,5 kW |
| Ölfrei: | ölgeschmiert |
| Spannung (V): | 230 V |
| Trockner Typ: | Kältetrockner |
