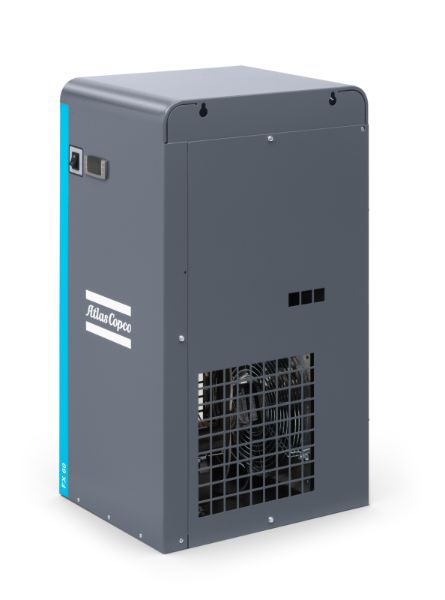

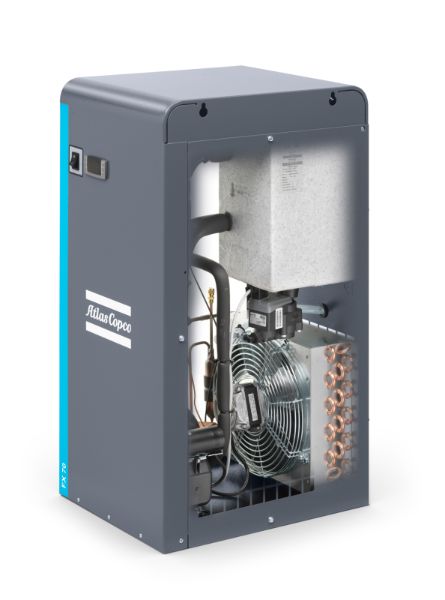

Produktinformationen "Atlas Copco Kältetrockner FX 70"
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 70:
- Umweltfreundliches Kältemittel der neusten Generation
- Drucktaupunkt 3 bis 5 °C
- Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
- Geräusch- und vibrationsarmer Betrieb
- Kompaktes design, einfach zu installieren
- Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
| Volumenstrom (l/s) * | 68 |
| Druckverlust (bar) | 0,18 |
| Leistungsaufnahme max (kW) | 1,24 |
| Betriebsdruck max (bar) | 14 |
| Drucklufteintritt max (°C) | 43 |
| Spannung V / Hz | 230/1/50 |
| Kältemittel (kg) | R410A _ 0,68 |
| L x B x H mm | 557 x 460 x 789 |
| Druckluft Anschluss | G 1 1/2" |
| Gewicht (kg) | 60 |
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Anmelden
passendes Zubehör
Sofort verfügbar
25
%
AIRnet Schlauch D40 Gerade 1,5 m
Schlauch gerade, für PF-SeriesSilikonhaltigDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø40 mmInhalt1 StückBezeichnungSchlauch gerade
Sofort verfügbar
29
%
NEUHEIT
DF-Kondensat-Sammelleitung für 3 Anschlüsse
Sammelleitung für Kondensat: Praktisches Set mit 23 Teilen
Für drei Anschlüsse wie z. B. Kompressorbehälter, Kältetrockner und Filter
Mit dem Komplett-Set „DF-Kondensat-Sammelleitung für 3 Anschlüsse“ sind Sie perfekt gerüstet, um Kondensat von Ihrem Druckluftbehälter, Kältetrockner oder Filter in ein Öl-Wasser-Trenngerät einzuleiten. Mit den umfangreichen Set-Bestandteilen der DF-Kondensat-Sammelleitung können insgesamt 3 Geräte mit dem Öl-Wasser-Trenngerät verbunden werden. Sie erhalten alles, was Sie dazu brauchen: Einen 10m-PVC-Gewebeschlauch, Spannbackenschellen, Schlauchtüllen, passende Winkelstücke, einen Mini-Kugelhahn, eine Luftverteilerdose sowie Teflondichtband. Die 23 Bestandteile des Sets wurde von unseren DF-Druckluftexperten sorgfältig ausgewählt und passend zusammengestellt – für eine schnelle, unkomplizierte und dichte Montage.
Ihr Set DF-Kondensat-Sammelleitung enthält:
1 x 10 m PVC-Gewebeschlauch, Schlauch-Ø 10 mm innen, Ø 16 mm außen
8 x Spannbackenschellen, Nenn-Ø 16 mm, Bandbreite 9 mm, Stahl verzinkt (W1)
6 x Einschraubschlauchtülle, G 1/2, für Schlauch LW 10 mm, SW 24, Messing
1 x Einschraubschlauchtülle, G 1/8, für Schlauch LW 10 mm, SW 14, Messing
3 x Winkelstück 90°, innen/außen, G 1/2, L1 32 mm, L2 23 mm, Messing blank
1 x Winkelstück 90°, innen/innen, G 1/2, L1 25 mm, Messing blank
1 x Mini-Kugelhahn, innen/außen, G 1/2, mit Flügelgriff, Messing vernickelt
1 x Luftverteilerdose, 5 x G 1/2 IG, mit 3 selbstdichtenden Kunststoffschrauben, Kunststoff
1 x Teflondichtband, PTFE-Dichtband, DVGW-geprüft 12 mm x 0,1 mm x 12 m
Tipps zur Montage: So schließen Sie Ihre Kondensat-Sammelleitung richtig an!
Bis zu drei Geräte können mit der DF-Kondensat-Sammelleitung an das Öl-Wasser-Trenngerät angeschlossen werden. Damit bei der Montage alles passt, sollten Sie vorab unbedingt einen Blick in die Bedienungsanleitung werfen und folgende Punkte beachten: Überlegen Sie vor der Montage genau, welche Position und Länge Ihre Sammelleitung haben muss und welche Bestandteile Sie verwenden wollen. Verlegen Sie Ihre Leitungen immer an der Wand und nicht am Boden. Achten Sie außerdem darauf, dass Sie keine durchhängenden Schläuche verlegen, das kann den sauberen Ablauf des Kondensats stören. Umwickeln Sie vor dem Verbinden alle Außengewinde mit dem mitgelieferten Dichtband, damit alles schön dicht wird. Ihre Verteilerdose positionieren Sie am besten so, dass es ein Gefälle von ca. 5 % in Richtung des Öl-Wasser-Trenngeräts gibt. Weitere Hinweise zur Installation finden Sie in der Bedienungsanleitung.
Sofort verfügbar
26
%
NEUHEIT
DF-Kondensat-Sammelleitung für 2 Anschlüsse
Sammelleitung für Kondensat: Praktisches Set mit 15 Teilen
Für zwei Anschlüsse wie z. B. Kompressorbehälter und Kältetrockner.
Mit dem Komplett-Set „DF-Kondensat-Sammelleitung für 2 Anschlüsse“ sind Sie perfekt gerüstet, um Kondensat von Ihrem Druckluftbehälter, Kältetrockner oder Filter in ein Öl-Wasser-Trenngerät einzuleiten. Mit den umfangreichen Set-Bestandteilen der DF-Kondensat-Sammelleitung können insgesamt 2 Geräte mit dem Öl-Wasser-Trenngerät verbunden werden. Sie erhalten alles, was Sie dazu brauchen: Einen 5m-PVC-Gewebeschlauch, Spannbackenschellen, Schlauchtüllen, passende Winkelstücke, eine Luftverteilerdose sowie Teflondichtband. Die 15 Bestandteile des Sets wurde von unseren DF-Druckluftexperten sorgfältig ausgewählt und passend zusammengestellt – für eine schnelle, unkomplizierte und dichte Montage.
Ihr Set DF-Kondensat-Sammelleitung enthält:
1 x 5 m PVC-Gewebeschlauch, Schlauch-Ø 10 mm innen, Ø 16 mm außen
6 x Spannbackenschellen, Nenn-Ø 16 mm, Bandbreite 9 mm, Stahl verzinkt (W1)
3 x Einschraubschlauchtülle, G 1/2, für Schlauch LW 10 mm, SW 24, Messing
2 x Winkelstück 90°, innen/außen, G 1/2, L1 32 mm, L2 23 mm, Messing blank
1 x Winkelstück 90°, innen/innen, G 1/2, L1 25 mm, Messing blank
1 x Luftverteilerdose, 5 x G 1/2 IG, mit 3 selbstdichtenden Kunststoffschrauben, Kunststoff
1 x Teflondichtband, PTFE-Dichtband, DVGW-geprüft 12 mm x 0,1 mm x 12 m
Tipps zur Montage: So schließen Sie Ihre Kondensat-Sammelleitung richtig an!
Bis zu zwei Geräte können mit der DF-Kondensat-Sammelleitung an das Öl-Wasser-Trenngerät angeschlossen werden. Damit bei der Montage alles passt, sollten Sie vorab unbedingt einen Blick in die Bedienungsanleitung werfen und folgende Punkte beachten: Überlegen Sie vor der Montage genau, welche Position und Länge Ihre Sammelleitung haben muss und welche Bestandteile Sie verwenden wollen. Verlegen Sie Ihre Leitungen immer an der Wand und nicht am Boden. Achten Sie außerdem darauf, dass Sie keine durchhängenden Schläuche verlegen, das kann den sauberen Ablauf des Kondensats stören. Umwickeln Sie vor dem Verbinden alle Außengewinde mit dem mitgelieferten Dichtband, damit alles schön dicht wird. Ihre Verteilerdose positionieren Sie am besten so, dass es ein Gefälle von ca. 5 % in Richtung des Öl-Wasser-Trenngeräts gibt. Weitere Hinweise zur Installation finden Sie in der Bedienungsanleitung.
Sofort verfügbar
25
%

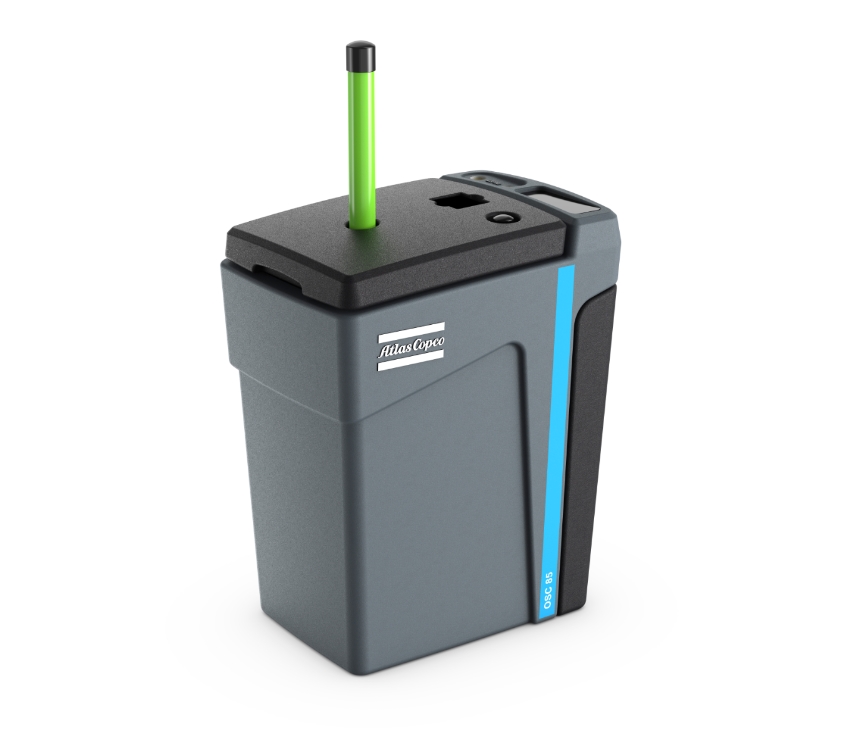

Atlas Copco Öl-Wasser-Trenner OSC 85 CLAY
