Atlas Copco Kältetrockner: Zuverlässig und sofort betriebsbereit!
Entdecken Sie unsere Auswahl an zuverlässigen Atlas Copco Kältetrocknern: Die energieeffizienten luftgekühlten Kältemitteltrockner ermöglichen einen konstanten Drucktaupunkt von bis zu 3 °C. Das einfache Plug-and-Play-Konzept sorgt für eine einfache Installation.
1 x sofort verfügbar
30
%
Atlas Copco Kältetrockner FX 40
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 40:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
39
Druckverlust (bar)
0,14
Leistungsaufnahme max (kW)
0,95
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,33
L x B x H mm
497 x 370 x 764
Druckluft Anschluss
G 1"
Gewicht (kg)
51
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
30
%
Atlas Copco Kältetrockner FX 15 - 14 l/s - 840 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 15:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
14
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,26
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,29
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
20
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
2 x sofort verfügbar
30
%
Atlas Copco Kältetrockner FX 30 - 30 l/s - 1800 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 30:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
30
Druckverlust (bar)
0,3
Leistungsaufnahme max (kW)
0,39
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,5
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
27
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
2 x sofort verfügbar
30
%
Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 20:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
20
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,38
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,35
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
25
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
2 x sofort verfügbar
28
%
Atlas Copco Kältetrockner FX 5 - 6 l/s - 360 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 5:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
6
Druckverlust (bar)
0,15
Leistungsaufnahme max (kW)
0,17
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,15
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
19
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
25
%
Atlas Copco Kältetrockner FD 15 - 15 l/s - 900 l/min
Die Kältetrockner der FD-Reihe bieten eine zuverlässige, kostengünstige und energieeffiziente Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FD-Trockner konzipiert.
Erhältlich in 11 Größen von 6 bis 95 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FD 15:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt bis 3 °C
Elektronikon® Alpha-Steuerung mit Anzeige für Drucktaupunkt und relative Luftfeuchtigkeit. Fernalarm und Start-/Stopp-Steuerung über potentialfreien Kontakt. Zusätzliche Funktionen wie Alarmverlauf und Standardvisualisierung per Fernzugriff
Geräusch- und vibrationsarmer Betrieb
Die Baureihe FD bietet geringen Druckabfall – für gewöhnlich unter 0,2 bar – und minimalen Energieverbrauch
Kompakter Platten-Wärmetauscher, speziell für eine optimale Vorkühlung und den geringstmöglichen Druckabfall entwickelt
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
15
Druckverlust (bar)
0,12
Leistungsaufnahme max (kW)
0,33
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
60
Spannung V / Hz
230 / 50
Kältemittel (kg)
R513a _ 0,35
L x B x H mm
496 x 377 x 461
Druckluft Anschluss
3/4" AG
Gewicht (kg)
32
*) Volumenstrom max für Drucktaupunkt +3°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
25
%
Atlas Copco Kältetrockner FD 20 - 20 l/s - 1200 l/min
Die Kältetrockner der FD-Reihe bieten eine zuverlässige, kostengünstige und energieeffiziente Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FD-Trockner konzipiert.
Erhältlich in 11 Größen von 6 bis 95 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FD 20:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt bis 3 °C
Elektronikon® Alpha-Steuerung mit Anzeige für Drucktaupunkt und relative Luftfeuchtigkeit. Fernalarm und Start-/Stopp-Steuerung über potentialfreien Kontakt. Zusätzliche Funktionen wie Alarmverlauf und Standardvisualisierung per Fernzugriff
Geräusch- und vibrationsarmer Betrieb
Die Baureihe FD bietet geringen Druckabfall – für gewöhnlich unter 0,2 bar – und minimalen Energieverbrauch
Kompakter Platten-Wärmetauscher, speziell für eine optimale Vorkühlung und den geringstmöglichen Druckabfall entwickelt
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
20
Druckverlust (bar)
0,12
Leistungsaufnahme max (kW)
0,41
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
60
Spannung V / Hz
230 / 50
Kältemittel (kg)
R513a _ 0,48
L x B x H mm
496 x 377 x 461
Druckluft Anschluss
3/4" AG
Gewicht (kg)
34
*) Volumenstrom max für Drucktaupunkt +3°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
1 x sofort verfügbar
25
%
Atlas Copco Kältetrockner FD 30 - 30 l/s - 1800 l/min
Die Kältetrockner der FD-Reihe bieten eine zuverlässige, kostengünstige und energieeffiziente Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FD-Trockner konzipiert.
Erhältlich in 11 Größen von 6 bis 95 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FD 30:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt bis 3 °C
Elektronikon® Alpha-Steuerung mit Anzeige für Drucktaupunkt und relative Luftfeuchtigkeit. Fernalarm und Start-/Stopp-Steuerung über potentialfreien Kontakt. Zusätzliche Funktionen wie Alarmverlauf und Standardvisualisierung per Fernzugriff
Geräusch- und vibrationsarmer Betrieb
Die Baureihe FD bietet geringen Druckabfall – für gewöhnlich unter 0,2 bar – und minimalen Energieverbrauch
Kompakter Platten-Wärmetauscher, speziell für eine optimale Vorkühlung und den geringstmöglichen Druckabfall entwickelt
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
30
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,41
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
60
Spannung V / Hz
230 / 50
Kältemittel (kg)
R513a _ 0,48
L x B x H mm
496 x 377 x 461
Druckluft Anschluss
3/4" AG
Gewicht (kg)
34
*) Volumenstrom max für Drucktaupunkt +3°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
35
%
AUSSTELLER
AUSSTELLER Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator- Kältemittel-Verdichter- Schalter für maximalen Druck- Druckschalter für Lüftersteuerung- Lüfter- Verflüssiger- Kältemittel-Filter- Expansionsvorrichtung- Heißgas-Bypass- Lufteinlass- Luft-Kältemittel-Wärmetauscher- Luft-Luft-Wärmetauscher- Wasserabscheider- Kondensatableiter- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 10 - 10 l/s - 600 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 10:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
10
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,23
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,17
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
19
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 60
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 60:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
60
Druckverlust (bar)
0,18
Leistungsaufnahme max (kW)
1,1
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R410A _ 0,55
L x B x H mm
557 x 460 x 789
Druckluft Anschluss
G 1 1/2"
Gewicht (kg)
60
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
40
%
GEBRAUCHT
GEBRAUCHT Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min - BJ 2023 - SN ITJ796808
Gebrauchter Kältetrockner mit erneuertem Temperaturfühler. Baujahr 2023. Seriennummer ITJ796808.
BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor.
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator
- Kältemittel-Verdichter
- Schalter für maximalen Druck
- Druckschalter für Lüftersteuerung
- Lüfter
- Verflüssiger
- Kältemittel-Filter
- Expansionsvorrichtung
- Heißgas-Bypass
- Lufteinlass
- Luft-Kältemittel-Wärmetauscher
- Luft-Luft-Wärmetauscher
- Wasserabscheider
- Kondensatableiter
- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Lieferzeit anfragen
25
%

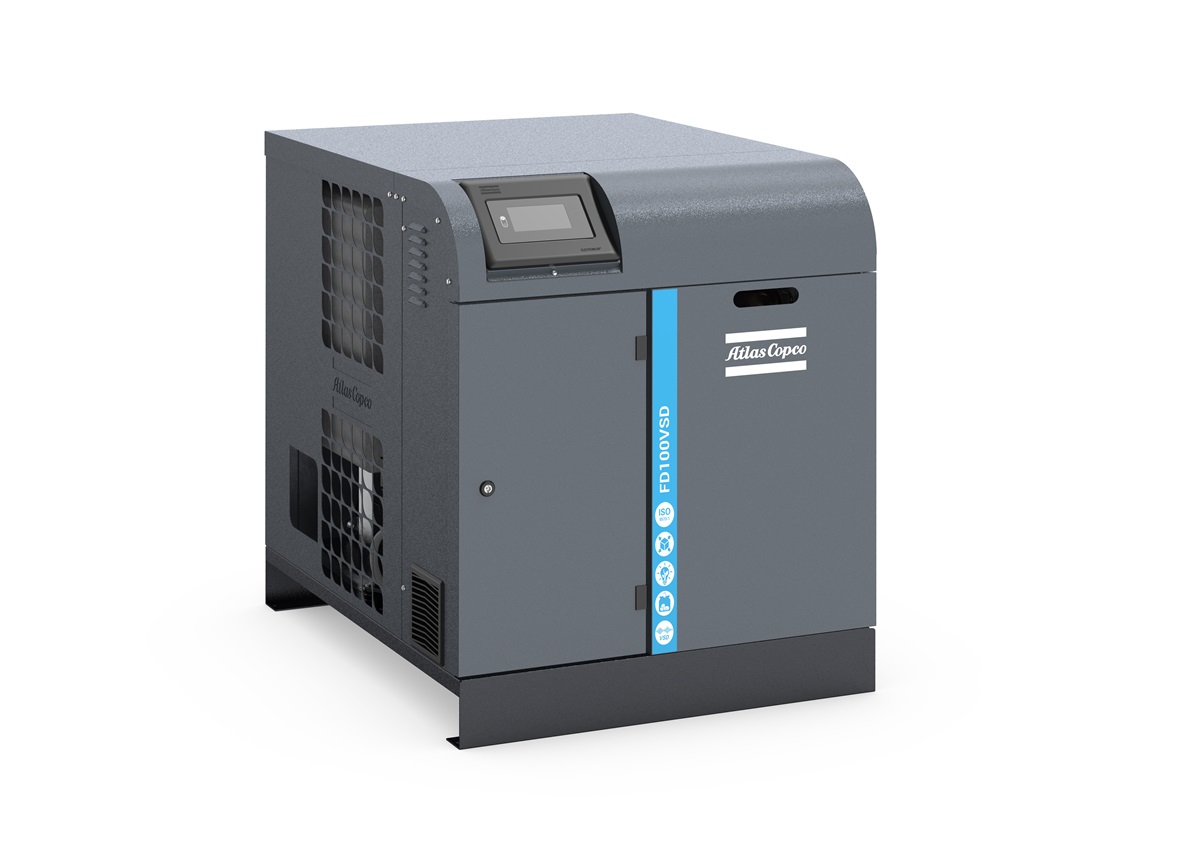

Atlas Copco drehzahlgeregelter Kältetrockner FD 100 VSD
Atlas Copco Drehzahlgeregelter KältetrocknerFD 100 VSD Kompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur35°CUmgebungstemperatur25°CRelative Luftfeuchtigkeit am Eintritt100%Volumenstrom100 l/sDrucktaupunkt+ 3°CDifferenzdruck0,160 barLeistungsaufnahmebei 100% Last0,66 kWbei 50% Last0,41 kWBetriebsspannung/Frequenz400/3/50KältemittelR410A GrenzwerteUmgebungstemperaturmin.5°Cmax.46°CEintrittstemperaturmin.5°Cmax.60°CEintrittsdruckmin.6 barmax.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe805/1040/962 mmNettogewicht130 kgDruckluftanschlüsseG 1 1/2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene WochenprogrammeEnergieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil#
Lieferzeit anfragen
25
%

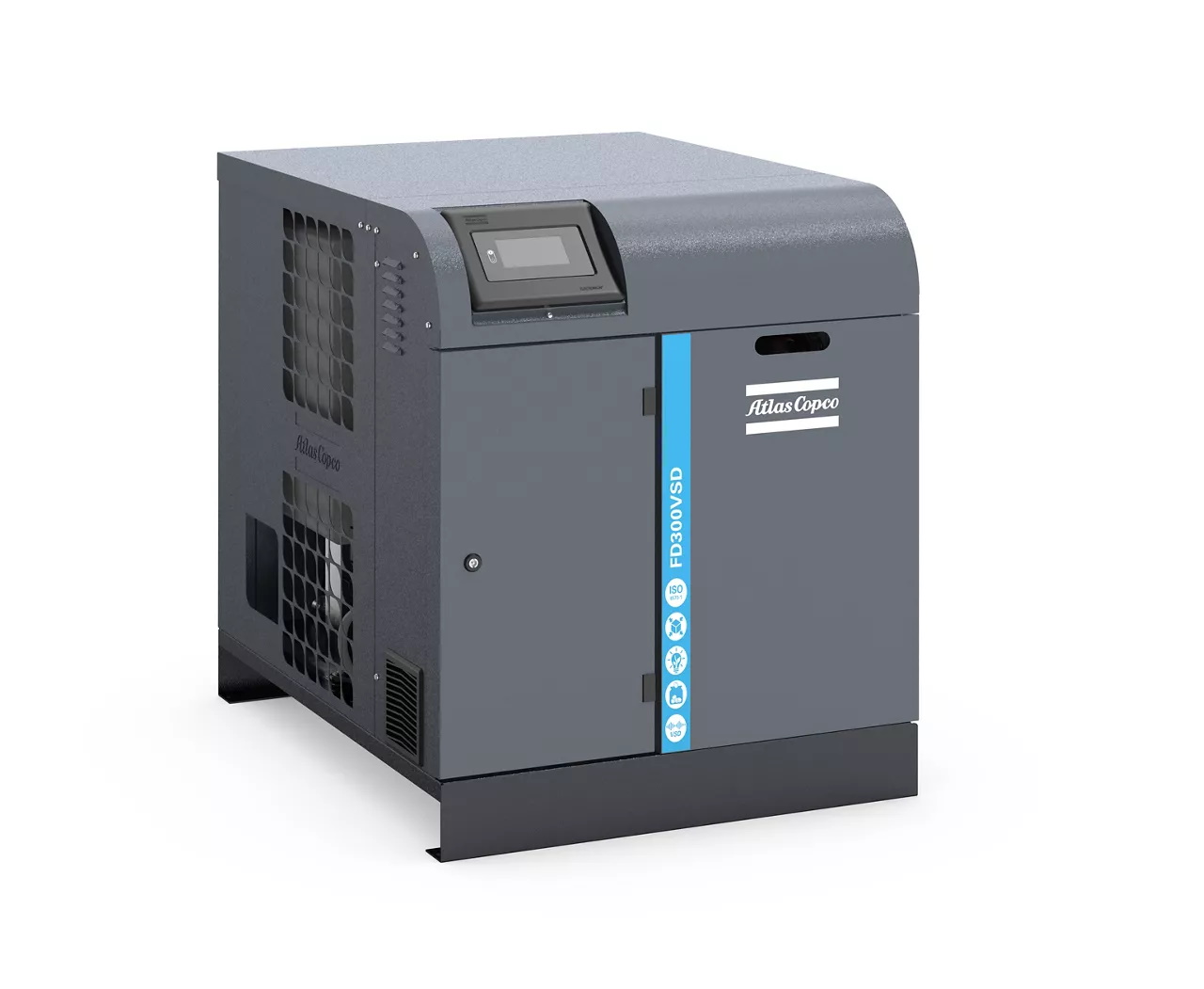

Atlas Copco drehzahlgeregelter Kältetrockner FD 300 VSD
Atlas Copco Drehzahlgeregelter KältetrocknerFD 300 VSD Kompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur 35°CUmgebungstemperatur 25°CRelative Luftfeuchtigkeit am Eintritt 100%Volumenstrom 300 l/sDrucktaupunkt + 3°CDifferenzdruck 0,180 barLeistungsaufnahmebei 100% Last2,64 kW bei 50% Last1,32 kWBetriebsspannung/Frequenz 400/3/50Kältemittel R410A GrenzwerteUmgebungstemperaturmin.5°C max.46°CEintrittstemperaturmin.5°C max.60°CEintrittsdruckmin.6 bar max.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 805/1040/962 mmNettogewicht 165 kgDruckluftanschlüsse G 2 1/2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene Wochenprogramme Energieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil
Lieferzeit anfragen
25
%
Atlas Copco drehzahlgeregelter Kältetrockner FD 260 VSD
Atlas Copco Drehzahlgeregelter KältetrocknerFD 260 VSD Kompakter, vollautomatischer, luftgekühlter, drehzahlgeregelter Druckluftkältetrockner.Drehzahlgeregelte Technologie ermöglicht eine bedeutende Ersparnis. Ein verbesserter Verdampfer macht die Abscheidung effizienter und reduziert den Differenzdruck.Die FD VSD Baureihe sichert dem Anwender einen stabilen Drucktaupunkt der Reinheitsklasse [-:4-] nach ISO 8573-1:2010.Elektronikon Touch Steuerung (MK5s Touch) mit voller Konnektivität standardmäßig verbaut. Technische Daten ReferenzbedingungenBetriebsdruck 7 barDrucklufteintrittstemperatur35°CUmgebungstemperatur25°CRelative Luftfeuchtigkeit am Eintritt100%Volumenstrom260 l/sDrucktaupunkt+ 3°CDifferenzdruck0,100 barLeistungsaufnahmebei 100% Last1,9 kWbei 50% Last0,95 kWBetriebsspannung/Frequenz400/3/50KältemittelR410A GrenzwerteUmgebungstemperaturmin.5°Cmax.46°CEintrittstemperaturmin.5°Cmax.60°CEintrittsdruckmin.6 barmax.14,5 bar Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe805/1040/962 mmNettogewicht150 kgDruckluftanschlüsseG 2 1/2“ LieferumfangAnschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium BlockkühlerElektronikon Touch Steuerung (MK5s Touch):WarnhinweisenTrocknerabschaltung und WartungsplanungSmartlink Fernüberwachung und FernsteuerungMaximierung der Luftsystemleistung und Energieeinsparung.Taupunktalarm als Sammelwarnung (potentialfreier Kontakt)Automatischer Neustart nach Stromausfall4 verschiedene WochenprogrammeEnergieeinsparung mit 3 verschiedenen Einsparmodi:Niedriger Drucktaupunkt (+3°C Drucktaupunkt)Economy (von der Umgebungstemperatur abhängiger Drucktaupunkt)Maximal Einsparung (von der Umgebungstemperatur abhängiger Drucktaupunkt)Wasserabscheider mit niveau-gesteuertem Kondensatableiter (Zero-Loss)Geschlossener Kältekreislauf:Drehzahlgeregelter KältemittelkompressorFrequenzumrichterLuftgekühltem Verflüssiger mit VentilatorVerflüssiger DruckreglerSammelgefäß für KältemittelHocheffizienter, 3-Zonen Verdampfer mit interner SeparationDirekte Kältemitteleinspritzung mit thermostatisches ExpansionsventilHeißgas-Bypass-Ventil
Lieferzeit anfragen
30
%

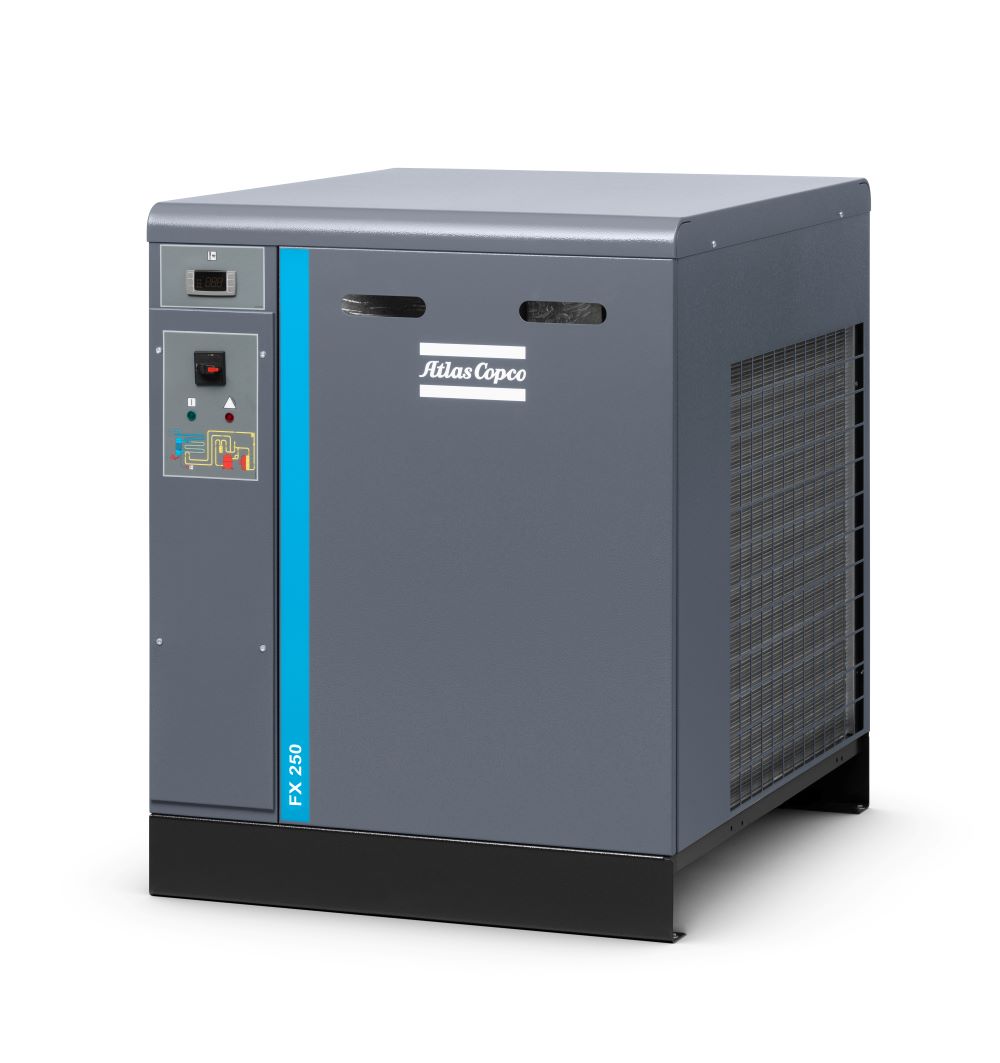

Atlas Copco Kältetrockner FX 250
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 250:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
250
Druckverlust (bar)
0,18
Leistungsaufnahme max (kW)
3,19
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
400/3/50
Kältemittel (kg)
R410A _ 1,85
L x B x H mm
1040 x 805 x 962
Druckluft Anschluss
G 2"
Gewicht (kg)
165
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
25
%
Atlas Copco Kältetrockner FD 40
Die Kältetrockner der FD-Reihe bieten eine zuverlässige, kostengünstige und energieeffiziente Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FD-Trockner konzipiert.
Erhältlich in 11 Größen von 6 bis 95 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FD 40:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt bis 3 °C
Elektronikon® Alpha-Steuerung mit Anzeige für Drucktaupunkt und relative Luftfeuchtigkeit. Fernalarm und Start-/Stopp-Steuerung über potentialfreien Kontakt. Zusätzliche Funktionen wie Alarmverlauf und Standardvisualisierung per Fernzugriff
Geräusch- und vibrationsarmer Betrieb
Die Baureihe FD bietet geringen Druckabfall – für gewöhnlich unter 0,2 bar – und minimalen Energieverbrauch
Kompakter Platten-Wärmetauscher, speziell für eine optimale Vorkühlung und den geringstmöglichen Druckabfall entwickelt
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
40
Druckverlust (bar)
0,2
Leistungsaufnahme max (kW)
0,57
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
60
Spannung V / Hz
230 / 50
Kältemittel (kg)
R513a _ 0,48
L x B x H mm
688 x 389 x 604
Druckluft Anschluss
1" AG
Gewicht (kg)
56,5
*) Volumenstrom max für Drucktaupunkt +3°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 130
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 130:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
128
Druckverlust (bar)
0,26
Leistungsaufnahme max (kW)
1,74
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R410A _ 0,8
L x B x H mm
557 x 580 x 899
Druckluft Anschluss
G 1 1/2"
Gewicht (kg)
82
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 300
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 300:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
300
Druckverlust (bar)
0,18
Leistungsaufnahme max (kW)
3,8
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
400/3/50
Kältemittel (kg)
R410A _ 1,95
L x B x H mm
1040 x 805 x 962
Druckluft Anschluss
G 2"
Gewicht (kg)
165
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
25
%
Atlas Copco Kältetrockner FD 25
Die Kältetrockner der FD-Reihe bieten eine zuverlässige, kostengünstige und energieeffiziente Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FD-Trockner konzipiert.
Erhältlich in 11 Größen von 6 bis 95 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FD 25:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt bis 3 °C
Elektronikon® Alpha-Steuerung mit Anzeige für Drucktaupunkt und relative Luftfeuchtigkeit. Fernalarm und Start-/Stopp-Steuerung über potentialfreien Kontakt. Zusätzliche Funktionen wie Alarmverlauf und Standardvisualisierung per Fernzugriff
Geräusch- und vibrationsarmer Betrieb
Die Baureihe FD bietet geringen Druckabfall – für gewöhnlich unter 0,2 bar – und minimalen Energieverbrauch
Kompakter Platten-Wärmetauscher, speziell für eine optimale Vorkühlung und den geringstmöglichen Druckabfall entwickelt
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
25
Druckverlust (bar)
0,17
Leistungsaufnahme max (kW)
0,41
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
60
Spannung V / Hz
230 / 50
Kältemittel (kg)
R513a _ 0,48
L x B x H mm
496 x 377 x 461
Druckluft Anschluss
3/4" AG
Gewicht (kg)
34
*) Volumenstrom max für Drucktaupunkt +3°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 170
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 170:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
167
Druckverlust (bar)
0,16
Leistungsaufnahme max (kW)
2,48
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
400/3/50
Kältemittel (kg)
R410A _ 1,5
L x B x H mm
1040 x 805 x 962
Druckluft Anschluss
G 2"
Gewicht (kg)
145
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner FX 70
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 70:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
68
Druckverlust (bar)
0,18
Leistungsaufnahme max (kW)
1,24
Betriebsdruck max (bar)
14
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R410A _ 0,68
L x B x H mm
557 x 460 x 789
Druckluft Anschluss
G 1 1/2"
Gewicht (kg)
60
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner F10 (C1) 230V-50Hz, 600 l/min
Sie suchen eine kostengünstige Lösung, um Ihre Druckluftverbraucher vor Feuchtigkeit zu schützen?
Der Kältetrockner F10 von Atlas Copco ist die ideale Lösung für handwerkliche und industrielle Anwendungen, die kondensatfreie Druckluft benötigen. Er arbeitet mit einem effizienten und umweltfreundlichen Kältemittel und ist kompakt gebaut.
Für einen sicheren Betrieb empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter nachgeschaltet werden. Damit werden Feinstaub und Restölpartikel aus der Druckluft entfernt.
Produktvorteile:
platzsparende, vertikale Bauweise
umweltfreundliches Kältemittel der neuesten Generation
Einfache Installation, sofort einsatzbereit
Technische Daten F10:
Nennleistung (l/min) *
600
Nennleistung (m3/h) *
36
Drucktaupunkt (°C) *
7
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 40
Kältemittel
R513A, Füllmenge 0.12 kg
Leistungsaufnahme (kW) *
0,14
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
233 x 550 x 561
Druckluftanschluss
G 1/2"
Kondensatanschluss (mm)
10
Gewicht (kg)
19
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
45
Korrekturfaktor f1
1
0,92
0,84
0,8
-
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
30
%
Atlas Copco Kältetrockner F30 (C4) 230V-50Hz, 1800 l/min
Sie suchen eine kostengünstige Lösung, um Ihre Druckluftverbraucher vor Feuchtigkeit zu schützen?Der Kältetrockner F30 von Atlas Copco ist die ideale Lösung für handwerkliche und industrielle Anwendungen, die kondensatfreie Druckluft benötigen. Er arbeitet mit einem effizienten und umweltfreundlichen Kältemittel und ist kompakt gebaut.Für einen sicheren Betrieb empfehlen wir eine Wasserabscheidung vor dem Trockner durch einen Behälter oder Vorfilter. Nach dem Trockner kann bei Bedarf ein Feinfilter nachgeschaltet werden. Damit werden Feinstaub und Restölpartikel aus der Druckluft entfernt.Produktvorteile:platzsparende, vertikale Bauweiseumweltfreundliches Kältemittel der neuesten GenerationEinfache Installation, sofort einsatzbereitTechnische Daten F30: Nennleistung (l/min) *1800Nennleistung (m3/h) *108Drucktaupunkt (°C) *7Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 40KältemittelR513A, Füllmenge 0,2 kgLeistungsaufnahme (kW) *0,3Elektroanschluss (V / Hz)230 / 50L x B x H mm233 x 550 x 561DruckluftanschlussG 1/2"Kondensatanschluss (mm)10Gewicht (kg)25* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)2530354045Korrekturfaktor f110,920,840,8-Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,2410,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,9611,031,051,081,121,141,17Technische Änderungen ohne Ankündigung vorbehalten
Kältetrockner: Atlas Copco bietet umfassenden Schutz für Ihr Druckluftsystem!
Atlas Copco Kältetrockner liefern genau die trockene und hochwertige Luft, die für viele Druckluftanwendungen im gewerblichen und industriellen Umfeld benötigt wird. Dies sichert die Qualität der hergestellten Produkte ab und sorgt für eine längere Lebensdauer des gesamten Druckluftsystems. Da die Umgebungsluft von Natur aus Schmutzpartikel, Ölrückstände und Wasserdampf enthält, steigt während des Verdichtungsprozesses der Luft die Konzentration von Dampf und Partikeln stark an. Beim Abkühlen der Luft kann der Wasserdampf schnell zu schädlichem Kondensat werden. Ohne den Einsatz eines Drucklufttrockners bleibt die Druckluft unbehandelt. Die Folge: Feuchtigkeit findet sich in konzentrierter Form in Leitungen, Werkzeugen und Endprodukten wieder. Die Schäden durch Korrosion, Fehlfunktionen, Druck- und Qualitätsverluste sind verheerend. Hier helfen die Kältetrockner von Atlas Copco weiter: Mit den Baureihen Atlas Copco FX und Atlas Copco FD bietet der schwedische Hersteller zwei exzellente Serien aus dem Bereich der luftgekühlten Kältemitteltrockner, die mit niedrigen Energiekosten und geringem Wartungsaufwand zu betreiben sind. Beide Baureihen entfeuchten die Luft zuverlässig mit einem Drucktaupunkt von bis zu 3 °C und sind einfach zu installieren.
Vorteile der Atlas Copco Drucklufttrockner auf einen Blick:
Trockene Druckluft ist Grundvoraussetzung für viele industrielle Anwendungen. Kein Wunder also, dass viele Anwender bei der Auswahl eines geeigneten Kältetrockners auf die erstklassige Kältetrocknung der Atlas Copco Kältetrockner setzen. Dank ihrer hocheffizienten Kreislaufsysteme sorgen die Baureihen Atlas Copco FD und FX für eine zuverlässige Entfeuchtung der Druckluft mit einem Drucktaupunkt von bis zu 3 °C – und das bei niedrigen Energiekosten. Neben der Hauptfunktion der Kältetrocknung bieten die Drucklufttrockner von Atlas Copco viele weitere Vorteile. Welche das sind, sehen Sie hier auf einen Blick:
- Zuverlässiger Schutz: Verhindern Kondensation und Korrosion in Druckluftsystemen
- Konstanter Drucktaupunkt: Entfeuchten Druckluft mit einem Drucktaupunkt von bis zu 3 °C
- Geringe Energiekosten: Niedriger Druckabfall dank hocheffizientem Wärmetauscher
- Einfache Installation: Anschlussfertig dank des cleveren Plug-and-Play-Konzepts
- Minimaler Wartungsaufwand: Dank zugänglicher Komponenten und langer Intervalle
- Maximale Betriebszeit: Hochwertige Bauteile garantieren eine maximale Nutzungsdauer
- Platzsparender Aufbau: Vollintegrierte Bauweise ermöglicht Installation auf engstem Raum
- Umweltfreundlicher Betrieb: FCKW-freie Kältemittel bzw. Mittel nach F-Gas-Verordnung
- Umfassende Steuerungsmöglichkeiten: Dank Elektronikon®-Steuerung bzw. Digitalanzeige
- Große Modellauswahl: Atlas Copco FX und FD bieten eine umfassende Leistungspalette
Das Funktionsprinzip: Was macht ein Kältetrockner von Atlas Copco eigentlich?
Die Atlas Copco Kältetrockner gehören in den Bereich der Druckluftaufbereitung. In anspruchsvollen Druckluftsystemen übernehmen die Geräte die Aufgabe der Entfeuchtung der Druckluft. Das bedeutet, dass die Druckluft gekühlt wird, wodurch eine große Menge an Wasser (Kondensat) entsteht, das von der Luft getrennt werden muss. Dies geschieht in zwei Kreislaufsystemen: Im sog. Luftkreislauf tritt die heiße, gesättigte Luft in den Trockner ein und wird durch die Abluft über einen Luft-Luft-Wärmetauscher teilweise abgekühlt. Die Reduzierung der Temperatur der Zuluft verringert die Belastung des zweiten Kreislaufsystems, des Kältemittelkreislaufs. Der Luft-Kältemittel-Wärmetauscher überträgt die Wärme der komprimierten Luft auf das kühle Kältemittel und zwingt den Wasserdampf in der Druckluft zur Kondensation. Das Kondensat wird im Wasserabscheider gesammelt und durch einen elektronischen Kondensatableiter abgeschieden. Am Luftauslass wird die abgekühlte Druckluft wieder erwärmt, um eine Kondensation in den Rohrleitungen zu verhindern. Der Kältemittelkreislauf hingegen ist ein in sich geschlossener Kreislauf, in dem sich das Kältemittel befindet. Es entzieht der Druckluft die Wärme und kühlt sie auf den gewünschten Taupunkt ab.
Übrigens: Eine digitale Steuerung ermöglicht die Visualisierung des Drucktaupunktes und liefert damit auch Informationen über die Qualität der erzeugten Druckluft.
Atlas Copco Kältetrockner im Detail: Der Luft- und Kältemittelkreislauf
Die Druckluft Kältetrockner von Atlas Copco gehören zu den direkten Expansionstrocknern und arbeiten mit zwei sich ergänzenden Kreisläufen: Einem Kältemittelkreislauf und einem Luftkreislauf. Das typische Funktionsprinzip eines Atlas Copco Kältetrockners ist in der folgenden Grafik dargestellt. Die einzelnen Punkte zeigen, was pro Kreislaufsystem passiert:
Typisches Funktionsprinzip von direkten Expansionstrocknern
Der Luftkreislauf
- Luft/Luft-Wärmetauscher: Abkühlung der Umgebungsluft durch die kalte und trockene Abluft.
- Luft/Kältemittel-Wärmetauscher: Kühlung der Luft auf den gewünschten Taupunkt mithilfe des Kältemittelkreislaufs. Kondensation des Wasserdampfes zu Wasser.
- Integrierter Wasserabscheider: Sammeln der Feuchtigkeit und Ableitung über den niveaugesteuerten Kondensatableiter.
Der Kältemittelkreislauf
- Kältemittelkompressor: Verdichtung des Kältemittels (gasförmig) auf einen höheren Druck.
- Regelsystem: Temperatur-Regelung zur Verhinderung von Vereisungen mittels eines Heißgas-Bypass-Ventils bei Lastwechsel.
- Kältemittelkondensator: Abkühlung und Verflüssigung des Kältemittels.
- Kältemittelfilter: Schutz der Expansionsvorrichtung vor schädlichen Partikeln.
- Thermostatisches Expansionsventil: Senkung des Drucks im Rahmen des Expansionsprozesses zur Kühlung des Kältemittels.
- Flüssigkeitsabscheider: Der Flüssigkeitsseparator verhindert Eindringen von flüssigem Kältemittel in den Kältemittelkompressor.
Kältetrockner Baureihen von Atlas Copco: FX und FD im Vergleich
Wer in einen neuen Kältemitteltrockner von Atlas Copco investieren will, hat die Qual der Wahl: Mit den Kältetrocknern Atlas Copco FD und FX bietet der Hersteller zwei hervorragende Baureihen für die Druckluftaufbereitung, die eine große Auswahl an unterschiedlichen Größen bzw. Leistungsdaten bieten. Die folgende Tabelle zeigt die grundlegenden Unterschiede zwischen den beiden Kältetrockner-Baureihen von Atlas Copco:
| FX 5-300 | FD 5-95 | |
| Größen | 16 Größen 6 bis 300 l/s | 11 Größen 6 bis 95 l/s |
| Drucktaupunkt bis 3 °C | ✓ | ✓ |
| Konstante Reinheitsklasse 4 gemäß ISO 8573-1:2010 | ✓ | ✓ |
| Elektronischer Kondensatableiter | ✓ | ✓ |
| Steuerung mit Drucktaupunktanzeige | ✓ | ✓ |
| Elektronikon®-Steuerung mit Energiesparmodus etc. | x | ✓ |
| Geräuscharmer Betrieb | x | ✓ |
| Einfache Installation | ✓ | ✓ |
| Minimaler Wartungsaufwand | ✓ | ✓ |
| Kältemittelarten | R513A für FX 5-50 R410A für FX 60-300 |
R513A für FD 5-50 R410A für FD 60-95 |
| BAFA-Förderung | FX 5-50 | FD 5-50 |
Kältetrockner im Fokus: So sieht der Atlas Copco FX von innen aus
Die Technologie der Atlas Copco Kältetrockner ist hochkomplex! Allein der Blick auf das kompakte Gehäuse lässt nicht erahnen, welche qualitativ hochwertigen Bauteile und effektiven Steuerungssysteme in den zuverlässigen Trocknern stecken. Vom effizienten Wärmetauscher über das unverzichtbare Heißgas-Bypassventil bis hin zum elektronisch niveaugesteuerten Kondensatableiter hat hier alles seinen Platz. Am Beispiel des Atlas Copco FX zeigen wir Ihnen, wie ein Drucklufttrockner für Kompressoren von innen aussehen kann:
Energiekosten sparen: Die Atlas Copco Kältetrocknung machts möglich!
Die Drucklufttrockner von Atlas Copco bieten ein erhebliches Einsparpotenzial. Dank ihrer speziellen Konstruktion weisen die Geräte einen besonders niedrigen Druckabfall auf, was in der Summe eine kostengünstige Erzeugung von trockener Druckluft ermöglicht. Die Energiesparoptionen, die bei den Kältetrocknern verfügbar sind, minimieren den Energieverbrauch noch zusätzlich. Was vielen Anwendern nicht bewusst ist: Allein durch den Einsatz eines Kältetrockners lassen sich erhebliche Einsparungen erzielen. Denn weniger Feuchtigkeit im System sorgt gleichzeitig für eine längere Nutzungsdauer von Maschinen und Werkzeugen. Darüber hinaus weisen Druckluftleitungen dank geringerer Kondensatmengen und verminderter Verunreinigungen durch Ölrückstände insgesamt weniger Leckagen auf. Das spart Energiekosten und führt zusätzlich zu sinkenden Reparatur- und Ausfallkosten bei Schäden an Maschinen und Leitungen.
Wussten Sie schon: Mit der hochmodernen Baureihe Atlas Copco FD-VSD mit variabler Drehzahlregelung können zusätzliche Energieeinsparungen erzielt werden, da der Energieverbrauch hier automatisch an den Bedarf angepasst wird.
Sie benötigen trockene Druckluft und wollen gleichzeitig Energiekosten sparen? Dann ist ein Atlas Copco Kältetrockner genau das richtige Aufbereitungsprodukt für Sie. Kontaktieren Sie uns einfach. Das Team der Fachberatung ist gerne für Ihre Fragen da!
