Atlas Copco GA-Serie: Öleingespritzte Kompressoren mit innovativer Schraubentechnologie

Aussteller - Atlas Copco Schraubenkompressor GA 7 VSD+ P - 9,5 bar CE 400V 50Zustand: Sehr gut Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7 l/s 0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0 l/s 0,41 – 1,08 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,5 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW bei Betriebsüberdruck 7,0 bar 3,4 – 8,7 kW bei Betriebsüberdruck 9,5 bar 4,3 – 8,7 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 738 / 758 / 1651 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4)Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s = 0,43 – 1,31 m3/min 7,0 bar 7,0 – 21,7 l/s = 0,42 – 1,30 m³/min 9,5 bar 6,8 – 18,0 l/s = 0,41 – 1,08 m³/min 12,5 bar 7,3 – 14,2 l/s = 0,44 – 0,85 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW 7,0 bar 3,4 – 8,7 kW 9,5 bar 4,3 – 8,7 kW 12,5 bar 5,8 – 8,7 kW Drehzahlbereich bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 7,0 bar 1900 - 5250 min-1 9,5 bar 1900 - 4500 min-1 12,5 bar 2100 - 3750 min-1 Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt bei Ref.bedingungen und max. Drehzahl <2 mg/m³ Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 63 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung: Länge/Breite/Höhe 738 / 758 / 1651 mm Gewicht netto 188 kg mit Verpackung 193 kg Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7   0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0   0,41 – 1,08 m3/min bei Betriebsüberdruck 12,5 bar 7,3 – 14,2   0,44 – 0,85 m3/min     Technische Daten:   Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 25 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A)     Grenzwerte:   Betriebsüberdruck 5,5 bis 12,75 bar Kühllufttemperatur 0 bis 46 °C     Gesamt-Leistungsbedarf der Kompaktanlage:   bei Betriebsüberdruck 5,5 bar 3,3 – 8,4 kW bei Betriebsüberdruck 7,0 bar 3,8 – 9,2 kW bei Betriebsüberdruck 9,5 bar 4,7 – 9,2 kW bei Betriebsüberdruck 12,5 bar 6,2 – 9,2 kW     Drehzahlbereich:   bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 bei Betriebsüberdruck 12,5 bar 2100 - 3750 min-1     Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat Atlas Copco   Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 %     Daten des Kältetrockners:   Typ ID 30   Drucktaupunkt 3 °C Druckverlust über den Trockner 0,16 bar Gesamtleistungsaufnahme 0,43 kW Kühlluftmenge 10,8 m³/min Wärmemenge, abgegeben über Kühlluft (bei 23 °C) 0,9 kW Kältemittel, Typ R 134 a   Kältemittel, Menge 0,4 kg     Abmessungen und Gewichte:   Länge/Breite/Höhe 985 / 630 / 1420 mm mit Verpackung L/B/H 1123 / 758 / 1651 mm Netto-Gewicht 268 kg Brutto-Gewicht 277 kg     Rohranschlüsse:   Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm         Die wichtigsten Vorteile des GA 5-15 VSD+:     Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten.   Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4) Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist.   Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 1900 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1200 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem iPM Motor (WorkPlace Luftsystem™).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck  4,0 bar 7,2 – 36,7 l/s = 0,43 – 2,20 m3/min  7,0 bar 6,9 – 36,9 l/s = 0,41 – 2,21 m³/min 10,0 bar 6,4 – 32,3 l/s = 0,38 – 1,94 m³/min 13,0 bar 6,3 – 26,6 l/s = 0,38 – 1,60 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck  4,0 bar 2,4 - 12,9 kW  7,0 bar 3,2 - 15,1 kW 10,0 bar 4,1 - 15,0 kW 13,0 bar 5,2 - 14,65kW   Drehzahlbereich bei Betriebsüberdruck  4,0 bar 1900 - 8400 min-1  7,0 bar 1900 - 8400 min-1 10,0 bar 1900 - 7350 min-1 13,0 bar 1900 - 6300 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C   Daten des Elektromotors Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 11 kW Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor. Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch). NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert. Drehzahlgeregelter Lüfter. Intelligentes thermostatisches Regelventil. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

Technische Daten: Max. Betriebsdruck WorkPlace Volumenstrom FAD Motorleistung (kW) Schalldruckpegel (dB(A)) Gewicht (kg) Maße (mm) (L x B x H) l/s m³/min WorkPlace P WorkPlace FF WorkPlace P WorkPlace FF 5,5 7,2-18,7 0,43-1,12 5 62 188 268 610 x 630 x 1420 990 x 630 x 1420 7 7,0-18,5 0,42-1,11 5 62 188 268 610 x 630 x 1420 990 x 630 x 1420 9,5 6,8-14,0 0,41-0,84 5 62 188 268 610 x 630 x 1420 990 x 630 x 1420 12,5 7,3-8,9 0,44-0,53 5 62 188 268 610 x 630 x 1420 990 x 630 x 1420   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten.   Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4) Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist.   Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E): bei Betriebsüberdruck 5,5 bar 7,2 – 21,9 l/s 0,43 – 1,31 m3/min bei Betriebsüberdruck 7,0 bar 7,0 – 21,7 l/s 0,42 – 1,30 m3/min bei Betriebsüberdruck 9,5 bar 6,8 – 18,0 l/s 0,41 – 1,08 m3/min Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Leistungsbedarf des Lüfters 0,185 kW Drucklufttemperatur nach dem Kühler 30 °C Kühlluftmenge 0,8 m³/s Ölfüllmenge 6,5 l Restölgehalt <2 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,5 bar Kühllufttemperatur 0 bis 46 °C Gesamt-Leistungsbedarf der Kompaktanlage: bei Betriebsüberdruck 5,5 bar 2,9 – 7,9 kW bei Betriebsüberdruck 7,0 bar 3,4 – 8,7 kW bei Betriebsüberdruck 9,5 bar 4,3 – 8,7 kW Drehzahlbereich: bei Betriebsüberdruck 5,5 bar 1900 - 5250 min-1 bei Betriebsüberdruck 7,0 bar 1900 - 5250 min-1 bei Betriebsüberdruck 9,5 bar 1900 - 4500 min-1 Daten des Elektromotors: Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 93,3 % Abmessungen und Gewichte: Länge/Breite/Höhe 610 / 630 / 1420 mm mit Verpackung L/B/H 875 / 758 / 1651 mm Netto-Gewicht 188 kg Brutto-Gewicht 193 kg Rohranschlüsse: Druckluftanschluss G 3/4   Kondensat manuell G 1/8   Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Die wichtigsten Vorteile des GA 5-15 VSD+: Effizient: Der GA 5-15 VSD+ Kompressor hat einen um durchschnittlich 20 % niedrigeren spezifischen Energiebedarf (SER), als die aktuellen GA VSD – Modelle. Der öko-effiziente VSD+ spart bis zu 50 % Energie im Vergleich zu aktuellen GA-Kompressoren mit fester Drehzahl und liefert darüber hinaus über die komplette Reihe hinweg bis zu 12 % mehr Druckluftvolumenstrom. Diese enorme Verbesserung wurde dank der Hauptkomponenten erzielt: Der effiziente Lüftermotor (ErP 2015 fähig) mit einem niedrigeren Stromverbrauch, aber auch einer geringeren Lärmemission und dem höchsten Motor-Wirkungsgrad (iPM) mit bis zu 94,5 %, was die IE4 Effizienzklasse übersteigt. Zuverlässig: In der GA 5-15 VSD+ Serie kombinieren wir Erfahrungen und Know-how aus mehr als 100 Jahren mit erprobten Technologien und vorhandenen Komponenten. Das Ergebnis ist eine Einheit mit niedrigem Wartungsanspruch, weniger Komponenten und mehr Kosteneffizienz im Hinblick auf die verbleibenden Teile. Dank ausgiebiger Feldtests können wir äußerste Zuverlässigkeit und Fehlerfreiheit gewährleisten! Kompakt: Wir haben mit der Neukonstruktion des konventionellen Layouts eines typischen Luftkompressors die Druckluftindustrie auf den Kopf gestellt. Anstelle des üblichen platzraubenden waagerechten Designs ist der neue GA 5-15 VSD+ vertikal aufgerichtet und hat einen extrem geringen Anspruch an die Stellfläche. Das spart wertvolle Boden- und Arbeitsflächen ein, erleichtert den Wartungszugang, beschleunigt die Herstellung und senkt die Gesamtbetriebskosten. Die Antriebseinheit besteht aus 2 Hauptkomponenten: Der interne Permanent Magnet (iPM) Motor (4) Dieser Motor mit seinem extrem hohen Wirkungsgrad (94,5 %) übertrifft die Anforderungen der IE4 Effizienzklasse. Der Motor wurde von uns speziell für den Antrieb von öleingespritzten Schraubenkompressoren entwickelt. Sein Design ist kompakt und er verfügt über einen optimierten Ölkühlkreis, was eine Luftkühlung überflüssig macht. Gleichzeitig schmiert das Öl die Lager, so dass kein (Nach-) Schmieren nötig ist. Dieser Motor ist für höhere Geschwindigkeiten optimiert und hat die Schutzart IP 66 anstelle des IP 55 Standards. Die Verdichterstufe (3) ist ein von uns entwickeltes und hergestelltes Kompressionselement, das mit Haupt- und Nebenläufern mit einem asymmetrischen Profil ausgestattet, und für eine optimale Kombination von maximiertem Volumenstrom mit geringem Energieverbrauch ausgelegt ist. Direktantrieb Der Motor treibt den Hauptläufer der Verdichterstufe direkt an und macht Zahnräder oder Riemen und Wellendichtung überflüssig. Dadurch wird ein druckdichtes "Ganzes" ermöglicht, durch das das Öl vom Motor zur Verdichterstufe fließt. Sein vertikaler Aufbau reduziert die die Stellfläche um 60 %, was die Maschine sehr kompakt macht. Innovativer Lüfter (13) Design und Herstellung des Lüfters nutzen die neuesten Technologien. Durch die gezahnten Kanten der Ventilatorblätter wird der Lüfter sehr energiesparend und leise. Dieser Lüfter ist bereits heute schon ErP 2015 konform. Ölabscheider, Ölfilter und Verbrauchsteile (9,7) Das leistungsstarke 2-Stufen-Luft-Öl-Abscheidesystem sorgt für einen geringen Ölverbrauch, garantiert geringe Wartungskosten und eine gute Ölabscheidung zwischen den Service-Intervallen. Der Ölfilter reinigt das Öl kontinuierlich von Partikeln, die größer als 25 Mikron sind, mit einer Abscheiderate von 99 %, so dass die Schmierqualität gewährleistet ist und der gute Zustand der drehenden Bauteile erhalten bleibt ist Wächterventil (2) Der neue GA VSD+ Kompressor besticht durch ein komplett neues System. Wenn Luft angesaugt wird, öffnet sich das Ventil automatisch. Wenn keine Luft gebraucht wird, erkennt ein Magnet den Stopp und sendet einen Druckluftimpuls zum Ventil, um es wieder zu schließen. Es kann keine Druckluft durch den Einlassfilter entweichen und die komplette Antriebseinheit bleibt unter Druck. D. h., es gibt keine Ausblasverluste. Keine Luft entweicht. Keine Energie wird verschwendet. Wenn der Kompressor wieder startet, steht die Antriebseinheit komplett unter Druck. Der Kompressor ist dank des niedrigeren Drehmoments in der unter Druck stehenden Antriebseinheit im Nu hochgefahren und in Betrieb. Das spart wieder Energie. Steuersystem Die Elektronikon® - Steuerung der neuesten Generation bietet eine große Vielfalt an Steuer- und Überwachungsfunktionen, die es Ihnen erlauben, Leistung und Zuverlässigkeit Ihres Kompressors dank der eingebetteten erweiterten Steueralgorithmen zu erhöhen. Dualer Drucksollwert: Die meisten Produktionsprozesse haben einen schwankenden Druckluftbedarf, der Energieverschwendung in den Phasen geringen Druckluftbedarfes verursachen kann. Mit dem Elektronikon® können Sie manuell oder automatisch zwei verschiedene Systemdruckbänder erstellen, um die Energienutzung zu optimieren und die Kosten zu senken. Wochenzeitschaltuhr Eine Zeitschaltuhr ermöglicht die Einstellung von Starts und Stopps zur Anpassung der Drucklufterzeugung an den aktuellen Bedarf – pro Tag, pro Woche oder vollständig benutzerdefiniert gemäß Ihrer individuellen Situation und Ihren Anforderungen. Integrierter Sparzyklus Der Sparzyklus des Lüfters senkt den Energieverbrauch, indem er den Lüfter im Schwachlastbetrieb abschaltet. Mit Hilfe eines Umgebungssensors zur Überwachung der erforderlichen Taupunktunterdrückung startet und stoppt das Elektronikon® den Trockner und reduziert den Energieverbrauch auf ein Minimum. Komplettausstattung Unbehandelte Druckluft enthält Feuchtigkeit und Aerosole, die das Risiko für Korrosion und Druckluft-Systemlecks erhöhen. Das kann zu einer Beschädigung des Luftsystems und zur Kontaminierung des Endprodukts führen. Wartungskosten können die Luftaufbereitungskosten bei weitem übersteigen. GA 5-15 VSD+ Kompressoren liefern reine, trockene Luft für eine größere Zuverlässigkeit Ihres Systems, zur Vermeidung von kostspieligen Ausfallzeiten und Produktionsverzögerungen und zur Sicherung der Qualität Ihrer Produkte. GA 5-15 VSD+ Kompressoren mit Komplettausstattung sind darüber hinaus mit einem Lufttrockner ausgestattet, der der Druckluft Feuchtigkeit entzieht, indem er die Luft nahezu auf den Gefrierpunkt herabkühlt und das Kondensat automatisch ablässt.

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

        SCHRAUBENKOMPRESSOREN - Baureihe GA 5 VSDs - 13 P - FF öleingespritzt - einstufig - luftgekühlt   mit oder ohne integriertem Trockner T E C H N I S C H E D A T E N   DREHZAHLGEREGELT   GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13 GA 5 VSDs - 13     bei 4,0 bar bei 7,0 bar bei 10,0 bar bei 13,0 bar DREHZAHL - Motor, min. (=Hauptläufer) min-1 1.900 1.900   1.900 1.900 DREHZAHL - Motor, max. (=Hauptläufer) min-1 4.500 4.500   3.750 3.750 VOLUMENSTROM und GESAMT-Leistungsbedarf nach ISO 1217-3 bei Betriebsüberdruck MOTORDREHZAHL     1.900 min-1 l/s=m³/min 6,9 = 0,41 6,6 = 0,40   6,1 = 0,37 6,1 = 0,36       kW-P 2,14 2,87   6,69   4,80       kW-FF 2,11 2,84   3,67   4,77       2.300 min-1 l/s=m³/min 9,0 = 0,54 8,6 = 0,52   8,1 = 0,49 7,9 = 0,47       kW-P 2,57 3,39   4,27   5,41       kW-FF 2,54 3,36   4,24   5,39 Bei FF-Versionen     2.700 min-1 l/s=m³/min 11,0 = 0,66 10,6 = 0,64   10,0 = 0,6 9,7 = 0,58 beträgt der max.     kW-P 3,02 3,92   4,86   6,06 Druckabfall 0,25 bar     kW-FF 2,99 3,90   4,84   6,04       3.050 min-1 l/s=m³/min 12,7 = 0,76 12,2 = 0,73   11,7 = 0,70 11,6 = 0,70       kW-P 3,43 4,40   5,40   6,66       kW-FF 3,40 4,38   5,37   6,63       3.500 min-1 l/s=m³/min 14,8 = 0,89 14,4 = 0,86   13,8 = 0,83 13,6 = 0,82       kW-P 3,97 5,04   6,11   7,46       kW-FF 3,95 5,02   6,08   7,43       3.750 min-1 l/s=m³/min 16,0 = 0,96 15,5 = 0,93   15,3 = 0,92 15 = 0,9       kW-P 4,29 5,40   6,67   8,10       kW-FF 4,27 5,38   6,64   8,07       4.000 min-1 l/s=m³/min 17,1 = 1,03 16,7 = 1,00   ---   ---       kW-P 4,61 5,77   ---   ---       kW-FF 4,59 5,74   ---   ---       4.250 min-1 l/s=m³/min 18,2 = 1,09 17,8 = 1,07   ---   ---       kW-P 4,94 6,14   ---   ---       kW-FF 4,92 6,12   ---   ---       4.500 min-1 l/s=m³/min 19,1 = 1,15 19,1 = 1,15   ---   ---       kW-P 5,22 6,60   ---   ---       kW-FF 5,19 6,58   ---   ---   Lüftermotorleistung kW 0,22 Eingebauter Kältetrockner - ID 25+ Druckluftaustrittstemp. P/FF °C 25 / 23 Kühlluftstrom P + FF       m³/s   0,83     Max. Lüfterpressung       Pa   30     Schalldruck nach ISO 2151 bei max. Drehzahl dB(A) 62 Ölfüllmenge / Restölgehalt bei Ref. beding. l / mg/m³ 6,5 / < 3 Druckluft-Anschluss           G 1/2     Kondensat-Anschluss   - manuell mm   G 1/8         - autom. mm   8 mm Außen-Æ; 6mm Innen-Æ   Abmessungen           Kompressor   mit Verpackung Länge x Breite x Höhe Pack     mm 700 x 700 x 1495   882 x 928 x 1732 Länge x Breite x Höhe FF     mm 1095 x 700 x 1495   1382 x 928 x 1732 Gewicht P kg 223       257 FF kg 306       347 Inst. Antriebsmotor: Atlas Copco Typ   5,5 kW / 400 V / 93,2 % Nennleistung / Spannung / Wirkungsgrad Lüftermotor   ZIEHL ABEGG Typ   - Nennleistung / Spannung / Frequenz - Wirkungsgrad / Drehzahl     Installationsvorschlag (Empfehlung)               Kabelquerschnitt Pack (3 x 400V + PE) Kabelquerschnitt FF (3 x 400V + N + PE) mm² mm²     6 6       Absicherung Typ aR     (Pack/FF) A   20 / 25       ATLAS COPCO KOMPRESSOREN und DRUCKLUFTTECHNIK GmbH

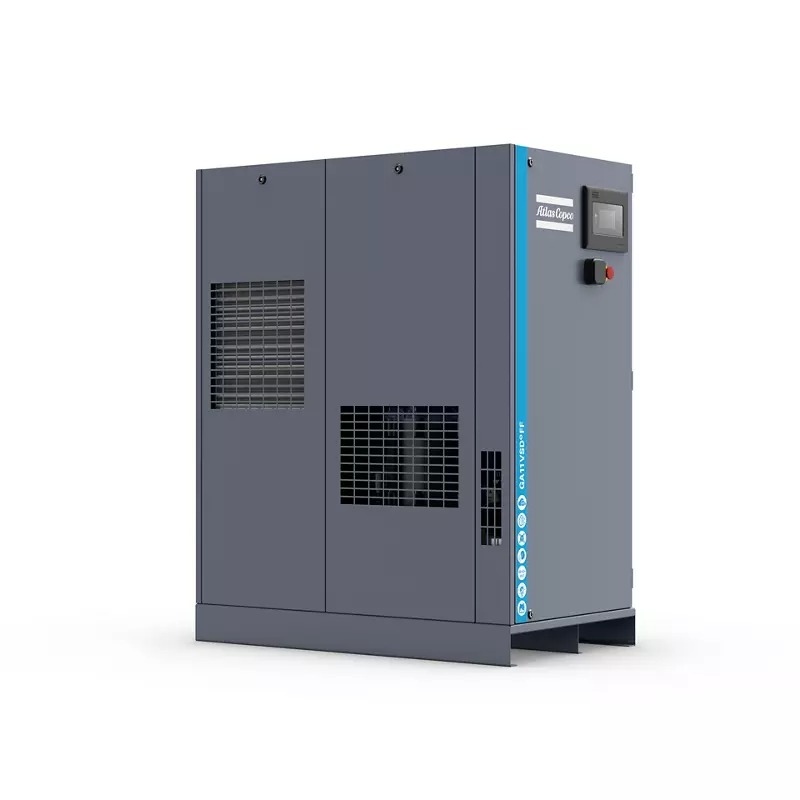

Gebrauchter Atlas Copco Schraubenkompressor in sehr gutem Zustand, Baujahr 2023. Atlas Copco Schraubenkompressor GA 11 VSDs FF TM MEAC Öl -& Druckluftbehälter & Kältetrockner AD2000 Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner, auf Grundrahmen mit 200 Liter Behälter (nach AD2000).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck (ISO 1217-3, Anhang E)  4,0 bar 15,3 – 38,8 l/s = 0,92 – 2,33 m3/min 7,0 bar 13,8 – 38,2 l/s = 0,83 – 2,28 m³/min 10,0 bar 12,5 – 30,2 l/s = 0,75 – 1,81 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck 5,5 bar 3,4 – 13,0 kW 7,0 bar 3,9 – 14,1 kW 9,5 bar 4,8 – 13,3 kW 12,5 bar 6,2 – 13,4 kW   Drehzahlbereich bei Betriebsüberdruck 4,0 bar 1900 - 4600 min-1 7,0 bar 1900 - 4600 min-1 10,0 bar 1900 - 3800 min-1   Grenzwerte: Betriebsüberdruck 4,0 bis 9,75 bar Lufteintrittstemperatur 0 bis 46 °C   Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 11 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 94,3 %   Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1595 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Permanentmagnet Motor. Wirkungsgrad 99,9 % für Partikel ≥ 3 µm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbaren Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V). Frequenzumrichter in der Kompressorschallhaube integriert. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Kältetrockner eingebaut Smartbox   Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Neuer Schraubenkompressor mit repariertem Transportschaden. Baujahr 2023. Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage bei Betriebsüberdruck: (ISO 1217-3, Anhang E) 4,0 bar 6,7 – 23,0 l/s = 0,40 – 1,38 m3/min 7,0 bar 6,4 – 22,6 l/s = 0,38 – 1,36 m³/min 10,0 bar 5,9 – 18,6 l/s = 0,35 – 1,12 m³/min 13,0 bar 5,8 – 14,7 l/s = 0,35 – 0,88 m³/min Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck: 4,0 bar 2,3 – 7,3 kW 7,0 bar 3,2 – 9,0 kW 10,0 bar 4,0 – 8,8 kW 13,0 bar 5,2 – 8,9 kW Drehzahlbereich bei Betriebsüberdruck: 4,0 bar 1900 - 5400 min-1 7,0 bar 1900 - 5400 min-1 10,0 bar 1900 - 4600 min-1 13,0 bar 2100 - 3800 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C Daten des Elektromotors Interner Permanentmagnet Motor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 7,5 kW Spannung / Frequenz 400 V / 50 Hz Wirkungsgrad IE5 93,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1450 mm Rohranschlüsse: Druckluftanschluss G 1/2 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Atlas Copco Schraubenkompressor GA 18+ 10 FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 53,3 l/s 3,19 m3/minnach ISO 1217-3, CMotornennleistung 18 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 22,3 kWWellenleistungsbedarf im Leerlauf 4,36 kWDrucklufttemperatur nach dem Trockner 23 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des ElektromotorsFlansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F.Fabrikat: SiemensSpannung / Frequenz 400V / 50 HzWirkungsgrad IE4 93,7 % Daten des integrierten KältetrocknersTyp: ID 73Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,2 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,87 kWKühlluftmenge 22,2 m³/minWärmemenge, abgegeben über Kühlluft 3,6 kWKältemittel, Typ R 134aKältemittel, Menge 0,53 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 484 kgBrutto-Gewicht: 512 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm LieferumfangStahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.Kältetrockner eingebaut.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Touch" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor. Drucktaupunkttemperatursensor bei FF-Ausführung.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilter zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 15+ 10 FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 42,9 l/s 2,57 m3/minnach ISO 1217-3, CMotornennleistung 15 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 17,5 kWWellenleistungsbedarf im Leerlauf 3,65 kWDrucklufttemperatur nach dem Trockner 23 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 11,85 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des ElektromotorsFlansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F.Fabrikat: SiemensSpannung / Frequenz 400V / 50 HzWirkungsgrad IE4 93,3 % Typ: ID 73Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,2 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,87 kWKühlluftmenge 22,2 m³/minWärmemenge, abgegeben über Kühlluft 3,6 kWKältemittel, Typ R 134aKältemittel, Menge 0,53 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 483 kgBrutto-Gewicht: 511 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm LieferumfangStahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.Kältetrockner eingebaut.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Touch" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor. Drucktaupunkttemperatursensor bei FF-Ausführung.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilter zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 11- 10 P auf BehälterVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft. Mit Elektronikon™ MK V. Aufgebaut auf einem liegenden Behälter. Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 10 bar 25,7 l/s 1,54 m3/minnach ISO 1217-3, CMotornennleistung: 11 kWMotornenndrehzahl 2,955 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 1,27 kWWellenleistungsbedarf im Leerlauf 3,4 kWDrucklufttemperatur nach dem Nachkühler 30 °CKühlluftmenge 1,0 m³/sÖlfüllmenge 5,1 lRestölgehalt < 2 mg/m³ Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151. 62 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 10 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F. Fabrikat: WEG Typ 132 MSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE3 91,2 % Abmessungen, Gewichte und Anschlüsse auf 270 l-BehälterAbmessungen: Länge/Breite/Höhe 1500 / 710 / 1730 mmNetto-Gewicht: 350 kgBrutto-Gewicht: 365 kg Abmessungen und Gewichte auf 500 l-BehälterAbmessungen: Länge/Breite/Höhe 1840 / 710 / 1780 mmNetto-Gewicht: 381 kgBrutto-Gewicht: 399 kg AnschlüsseRohranschlüsse: Druckluftanschluss G 3/4Kondensat manuell G 1/4Kondensat automatisch G 1/4 Lieferumfang:Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung und Gabelstapleraufnahmen.Kompressoren mit Riemenantrieb.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter luftgekühlter Nachkühler, integrierter Wasserabscheider mit automatischem Kondensatablass.Komplettes Volllast-Leerlauf-Regelsystem mit verzögertem Aussetzbetrieb, Nachlaufzeitoptimierung.Schallhaube mit abnehmbaren Front- und Rückteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplette verdrahtet, stahlblechgekapselt in Schutzart IP 54.Elektronikon™ MK V.CE-Behälter.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 22+ 10 FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 61,4 l/s 3,68 m3/minnach ISO 1217-3, CMotornennleistung 22 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 24,9 kWWellenleistungsbedarf im Leerlauf 5,12 kWDrucklufttemperatur nach dem Trockner 23 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 12,45 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 67 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des ElektromotorsFlansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F.Fabrikat: SiemensSpannung / Frequenz 400V / 50 HzWirkungsgrad IE4 93,9 % Daten des integrierten KältetrocknersTyp: ID 73Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,2 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,87 kWKühlluftmenge 22,2 m³/minWärmemenge, abgegeben über Kühlluft 3,6 kWKältemittel, Typ R 134aKältemittel, Menge 0,53 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 545 kgBrutto-Gewicht: 573 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm LieferumfangStahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.Kältetrockner eingebaut.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Touch" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor. Drucktaupunkttemperatursensor bei FF-Ausführung.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilter zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 18 - 10 FF auf 500l BehälterVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 49,4 l/s 2,96 m3/minnach ISO 1217-3, CMotornennleistung 18 kWMotornenndrehzahl 2955 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 24 kWWellenleistungsbedarf im Leerlauf 5,6 kWDrucklufttemperatur nach dem Trockner 23 °CKühlluftmenge 0,23 m³/sÖlfüllmenge 12,2 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 65 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des ElektromotorsFlansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F.Fabrikat: SiemensSpannung / Frequenz 400V / 50 HzWirkungsgrad IE3 92,4 % Daten des integrierten KältetrocknersTyp E8 2PDrucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,18 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,84 kWKühlluftmenge 15,8 m³/minWärmemenge, abgegeben über Kühlluft 3,2 kWKältemittel, Typ R 410AKältemittel, Menge 0,72 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1904 / 780 / 1832 mmmit Verpackung 2087 / 913 / 2106 mmGewicht: netto 749 kgmit Verpackung 774 kgRohranschlüsse: Druckluftanschluss G 1Automatischer Kondensatableiter Innendurchmesser 6,0 mmAutomatischer Kondensatableiter Außendurchmesser 8,0 mm Lieferumfang:Robuster Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung und Gabelstapleraufnahmen.Kompressoren angetrieben über hocheffizientes Getriebe mit angeflanschtem Motor.Luftansaugfilter; Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit luftgekühltem Ölkühler, Ölabscheider und integriertem Ölfilter.Erstölfüllung enthalten.Integrierter luftgekühlter Nachkühler und Wasserabscheider mit autom.Komplettes Volllast-Leerlauf-Regelsystem mit verzögertem Aussetzbetrieb, Nachlaufzeitoptimierung.Schallhaube mit abnehmbaren Seitenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten, sowie Kontroll- und Steuerungselementen (Modular Design), komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Phasenfolgenrelais für korrekte Drehrichtung integriert.Elektronische Steuerung Typ: Atlas Copco ELEKTRONIKON™ MK V Swipe.Integrierte DruckluftkältetrocknerDruckluftbehälter 500l.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilters zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Schraubenkompressor GA 30 VSD Pack 13 barVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck4,0 bar 13,25 – 97,83 l/s = 0,80 – 5,87 m3/min7,0 bar 13,06 – 97,43 l/s = 0,78 – 5,85 m³/min9,5 bar 12,91 – 85,62 l/s = 0,77 – 5,14 m³/min12,5 bar 12,75 – 71,04 l/s = 0,77 – 4,26 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck4,0 bar 5,51 – 33,06 kW7,0 bar 6,89 – 37,89 kW9,5 bar 8,19 – 37,26 kW12,5 bar 9,88 – 36,16 kW Drehzahlbereichbei Betriebsüberdruck4,0 bar 1300 - 7300 min-17,0 bar 1300 - 7300 min-19,5 bar 1300 - 6463 min-112,5 bar 1300 - 5447 min-1 Leistungsbedarf des Lüfters 0,50 kWDrucklufttemperatur nach dem Kühler 25 °CKühlluftmenge 1 m³/sÖlfüllmenge 20,0 lRestölgehalt bei Ref.bedingungen und max. Drehzahl < 2,8 mg/m³Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 71 dB(A) Grenzwerte:Betriebsüberdruck 4,0 bis 13 barLufteintrittstemperatur 0 bis 46 °C Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 30 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 96,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 405 kgmit Verpackung 455 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1/8Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Atlas Copco Schraubenkompressor GA 30 - 10 FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 84,9 l/s 5,18 m3/minnach ISO 1217-3, CMotornennleistung 30 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 34,9 kWWellenleistungsbedarf im Leerlauf 7,34 kWDrucklufttemperatur nach dem Trockner 23 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 13,75 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 70 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des ElektromotorsFlansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F.Fabrikat: SiemensSpannung / Frequenz 400V / 50 HzWirkungsgrad IE3 93,3 % Daten des integrierten KältetrocknersTyp: ID 96Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,2 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 1,18 kWKühlluftmenge 40,6 m³/minWärmemenge, abgegeben über Kühlluft 4,6 kWKältemittel, Typ R 134aKältemittel, Menge 0,54 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 484 kgBrutto-Gewicht: 512 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm LieferumfangStahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.Kältetrockner eingebaut.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Swipe" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor. Drucktaupunkttemperatursensor bei FF-Ausführung.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilter zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 26+ 10 FFVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, Kältetrockner eingebaut (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 76,0 l/s 4,56 m3/minnach ISO 1217-3, CMotornennleistung 26 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 31,6 kWWellenleistungsbedarf im Leerlauf 6,44 kWDrucklufttemperatur nach dem Trockner 23 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 13,25 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 68 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des ElektromotorsFlansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F.Fabrikat: SiemensSpannung / Frequenz 400V / 50 HzWirkungsgrad IE4 94,3 % Daten des integrierten KältetrocknersTyp: ID 73Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,2 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,87 kWKühlluftmenge 22,2 m³/minWärmemenge, abgegeben über Kühlluft 3,6 kWKältemittel, Typ R 134aKältemittel, Menge 0,53 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 484 kgBrutto-Gewicht: 512 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm LieferumfangStahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit schwenkbaren Front- und Rückenteilen aus Stahlblech.Ölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider mit elektronischem Kondensatablass.Kältetrockner eingebaut.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen.Steuerung und Regelung über "ELEKTRONIKON™ MK 5 Touch" berührungsempfindlichen grafischem Display und 3,5" Farbmonitor. Drucktaupunkttemperatursensor bei FF-Ausführung.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der EG-Maschinenrichtlinie 2014/68/EU mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines integrierten UD+ - Hochleistungsfilter zur Erzeugung qualitativ hochwertiger Druckluft. Dieses Produkt sorgt für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco Schraubenkompressor GA 30 VSDS PackVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck 4,0 bar 15,92 – 110,48 l/s = 0,95 – 6,63 m3/min7,0 bar 16,17 – 109,20 l/s = 0,97 – 6,55 m³/min10 bar 16,17 – 88,07 l/s = 0,97 – 5,28 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck 4,0 bar 4,74 – 33,83 kW7,0 bar 6,42 – 40,16 kW10,0 bar 8,41 – 38,00 kW Drehzahlbereichbei Betriebsüberdruck 4,0 bar 1000 - 5700 min-17,0 bar 1000 - 5700 min-110,0 bar 1000 - 4671 min-1 Drucklufttemperatur nach dem Kühler 28 °CKühlluftmenge 1,7 m³/s Ölfüllmenge 20,0 lRestölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³ Schalldruckpegelim Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 67 dB(A)Grenzwerte: Betriebsüberdruck 4,0 bis 10,5 barLufteintrittstemperatur 0 bis 46 °C  Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 30 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 95,1 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 476 kgmit Verpackung 526 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1 1/2Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Drehzahlgeregelter Lüfter.Intelligentes thermostatisches Regelventil.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.SmartboxJede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Atlas Copco Schraubenkompressor  GA 26+ 10 PVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 7,5 bar 76,5 l/s 4,58 m3/minnach ISO 1217-3, CMotornennleistung: 26 kWMotornenndrehzahl 2.950 min-1 Wellen-Leistungsbedarf des Motorsbei maximalem Betriebsüberdruck 31,6 kWWellenleistungsbedarf im Leerlauf 6,44 kWDrucklufttemperatur nach dem Nachkühler 27 °CKühlluftmenge 1,4 m³/sÖlfüllmenge 13,25 lRestölgehalt unter Referenzbedingungen <2 mg/m³Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151 69 dB(A)Grenzwerte: Betriebsüberdruck 4 bis 10 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor Schutzart IP 55,Isolationsklasse F.Fabrikat SiemensSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE4 94,3 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1.267 / 790 / 1.590 mmNetto-Gewicht: 490 kgBrutto-Gewicht: 518 kgRohranschlüsse: Druckluftanschluss G 1Kondensat manuell außen/innen 6/4 mmKondensat automatisch außen/innen 8/6 mm Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung mit Öffnungen für den Transport mit Gabelstapler oder Hubwagen.Direktantrieb über Getriebe mit angeflanschtem E-Motor.Schallhaube mit abnehmbaren Front- und Rückenteilen aus Stahlblech, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und Ölabscheider.Erstölfüllung enthalten.Nachkühler mit integriertem Wasserabscheider und elektronischem Kondensatablass für kühle und relativ trockene Druckluft.Schaltschrank, Schutzart IP54 mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet.Steuerung und Regelung mit dem "ELEKTRONIKON SYSTEM™ MK 5 Touch" mit berührungsempfindlichen grafischem Display und 3,5" Farbmonitor.Integrierte Multikompressor- und Grundlastwechselsteuerung möglich.Kompressor vorbereitet für den Einbau einer Wärmerückgewinnung unter der Schallhaube.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Schraubenkompressor GA 30 VSDs FF 13 barVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner. Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck4,0 bar 15,70 – 87,11 l/s = 0,94 – 5,23 m3/min7,0 bar 15,77 – 86,21 l/s = 0,95 – 5,17 m³/min10 bar 15,81 – 83,40 l/s = 0,95 – 5,00 m³/min13 bar 15,82 – 74,20 l/s = 0,95 – 4,50 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck4,0 bar 6,59 – 29,63 kW7,0 bar 7,80 – 33,51 kW10,0 bar 9,23 – 37,89 kW13 bar 10,65 – 38,56 kW Drehzahlbereichbei Betriebsüberdruck4,0 bar 1300 - 6570 min-17,0 bar 1300 - 6570 min-110,0 bar 1300 - 6438 min-113 bar 1300 - 5781 min-1Drucklufttemperatur nach dem Kühler 25 °CKühlluftmenge 1,3 m³/sÖlfüllmenge 20,0 lRestölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³Schalldruckpegelim Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 70 dB(A)Grenzwerte: Betriebsüberdruck 4,0 bis 13 barLufteintrittstemperatur 0 bis 46 °C Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 30 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 96,3 % Daten des KältetrocknersTyp: ID132+Drucktaupunkt 3 °CDruckverlust über den Trockner 0,28 barGesamtleistungsaufnahme 2 kWKühlluftmenge 47 m³/minWärmemenge, abgegeben über Kühlluft (bei 23 °C) 5,8 kWKältemittel, Typ R 410 aKältemittel, Menge 0,80 kg Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 1330 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1590 / 974 / 1980 mmGewicht netto 545 kgmit Verpackung 595 kg Rohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1 1/2Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Drehzahlgeregelter Lüfter.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.Intelligentes thermostatisches Regelventil.Kältetrockner eingebaut.Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.
