Anschlussplatte NG 6, 6-fach, mit Druckbegrenzungsventil

Produktinformationen "Anschlussplatte NG 6, 6-fach, mit Druckbegrenzungsventil"

Werkstoffe:

Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBR

Druckmitteltemperatur:

-20°C bis +80°C

Betriebsdruck:

max. 315 bar

Einstellbereich Druckbegrenzungsventil:

100 - 350 bar

Durchfluss:

max. 30 l/min

Hinweis:

Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.

Beschreibung:

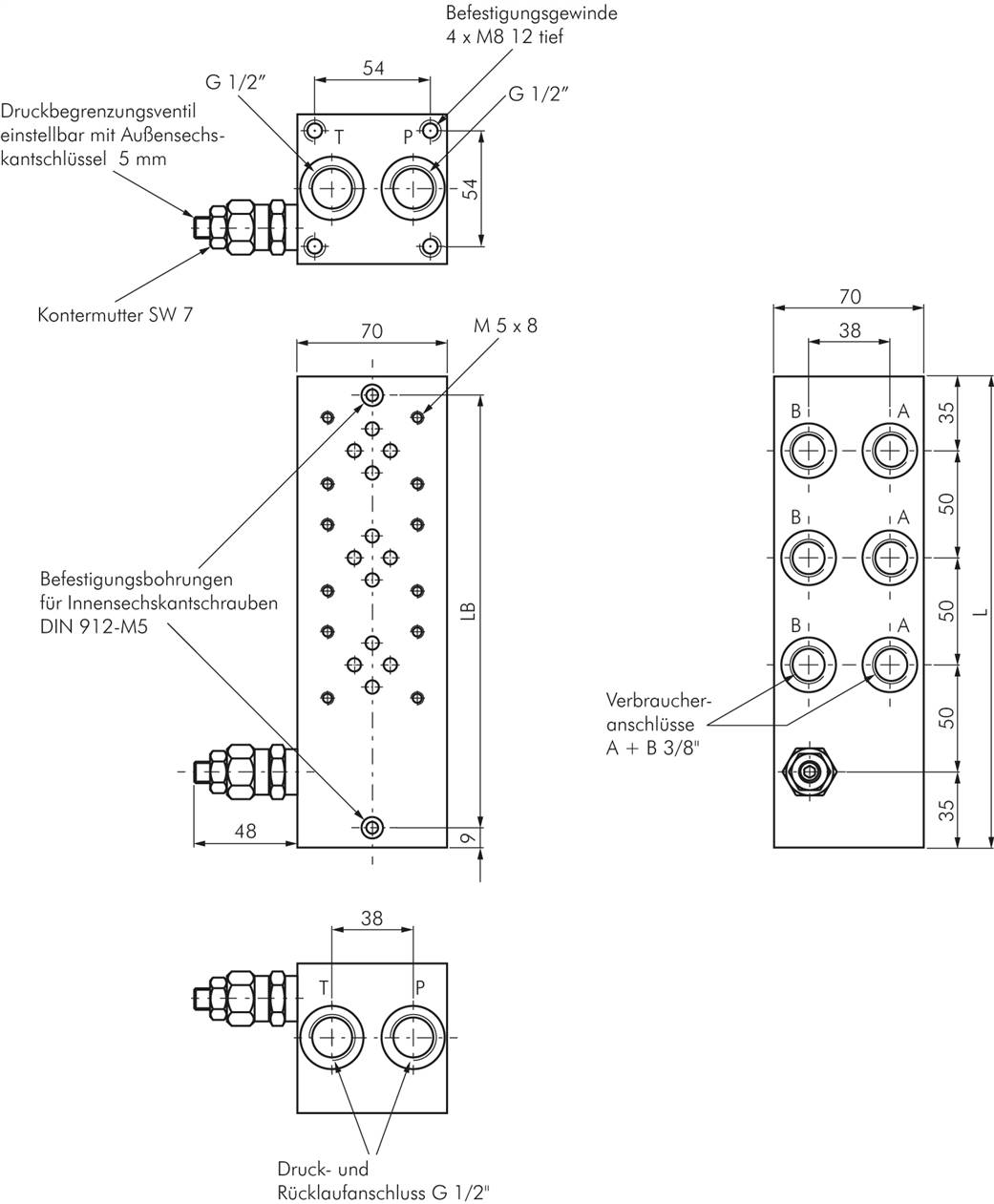

Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.

Weitere Eigenschaften:

Anschlussplätze (Stk)6
Gesamtlänge L (mm)370
Bohrungsabstand LB (mm)358
Gewicht12 kg / Stk.
