Anschlussplatte NG 6, 5-fach, mit Druckbegrenzungsventil
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
424,16 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
424,16 €*
643,01 €*
(Sie sparen 34.04% )
|
| 3 ab |
402,96 €*
643,01 €*
(Sie sparen 37.33% )
|
| 10 ab |
381,75 €*
643,01 €*
(Sie sparen 40.63% )
|
| 30 ab |
360,54 €*
643,01 €*
(Sie sparen 43.93% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571342722
Produktnummer:
DA151852
Gewicht:
10 kg
Produktinformationen "Anschlussplatte NG 6, 5-fach, mit Druckbegrenzungsventil"
Werkstoffe:
Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBR
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Einstellbereich Druckbegrenzungsventil:
100 - 350 bar
Durchfluss:
max. 30 l/min
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

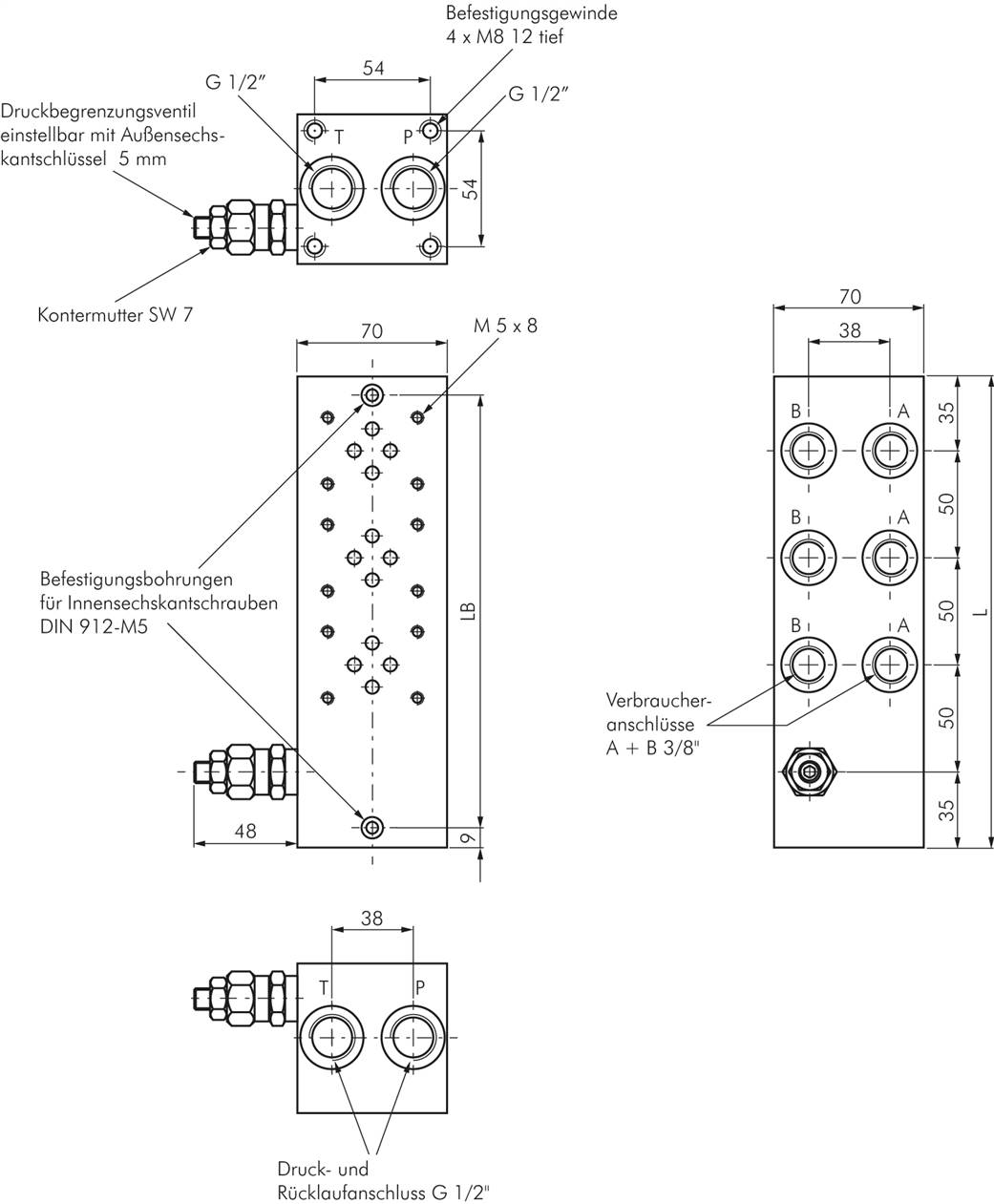

Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.
Weitere Eigenschaften:
| Anschlussplätze (Stk) | 5 |
| Gesamtlänge L (mm) | 320 |
| Bohrungsabstand LB (mm) | 308 |
| Gewicht | 10 kg / Stk. |
