Anschlussplatte NG 6, 4-fach
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
270,28 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
270,28 €*
396,40 €*
(Sie sparen 31.82% )
|
| 3 ab |
256,76 €*
396,40 €*
(Sie sparen 35.23% )
|
| 10 ab |
243,25 €*
396,40 €*
(Sie sparen 38.64% )
|
| 30 ab |
229,73 €*
396,40 €*
(Sie sparen 42.05% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571342807
Produktnummer:
DA151843
Gewicht:
7 kg
Produktinformationen "Anschlussplatte NG 6, 4-fach"
Werkstoffe:
Anschlussplatte: Grauguss
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Durchfluss:
max. 30 l/min (GRPS 61: max. 50 l/min)
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

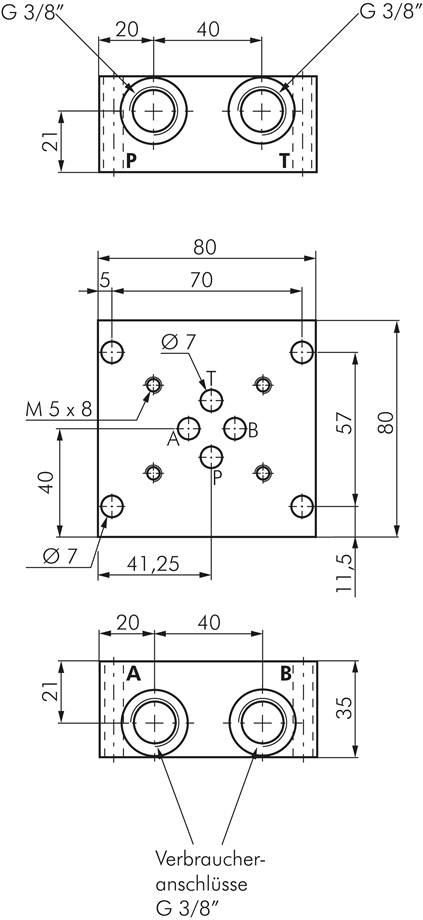

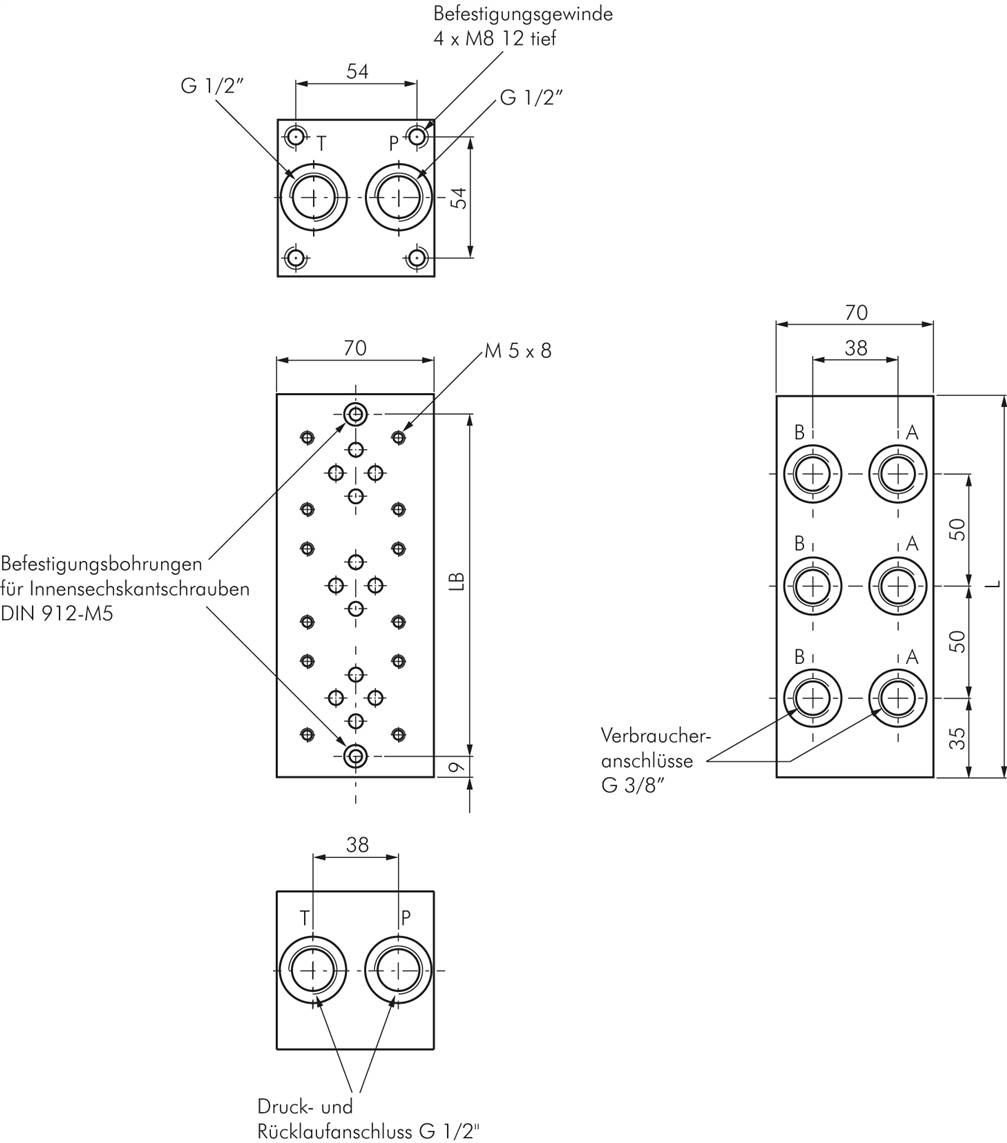

Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.
*nicht bei Typ GRPS 61
Weitere Eigenschaften:
| Anschlussplätze (Stk) | 4 |
| Gesamtlänge L (mm) | 220 |
| Bohrungsabstand LB (mm) | 208 |
| Gewicht | 7 kg / Stk. |
