Anschlussplatte NG 6, 2-fach
Versandkostenfrei
Sofort verfügbar
Preis Pro Stück
193,64 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
193,64 €*
248,98 €*
(Sie sparen 22.23% )
|
| 3 ab |
183,96 €*
248,98 €*
(Sie sparen 26.11% )
|
| 10 ab |
174,28 €*
248,98 €*
(Sie sparen 30% )
|
| 30 ab |
164,60 €*
248,98 €*
(Sie sparen 33.89% )
|
Versandkostenfrei
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571342784
Produktnummer:
DA151841
Gewicht:
3.7 kg
Produktinformationen "Anschlussplatte NG 6, 2-fach"
Werkstoffe:
Anschlussplatte: Grauguss
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Durchfluss:
max. 30 l/min (GRPS 61: max. 50 l/min)
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

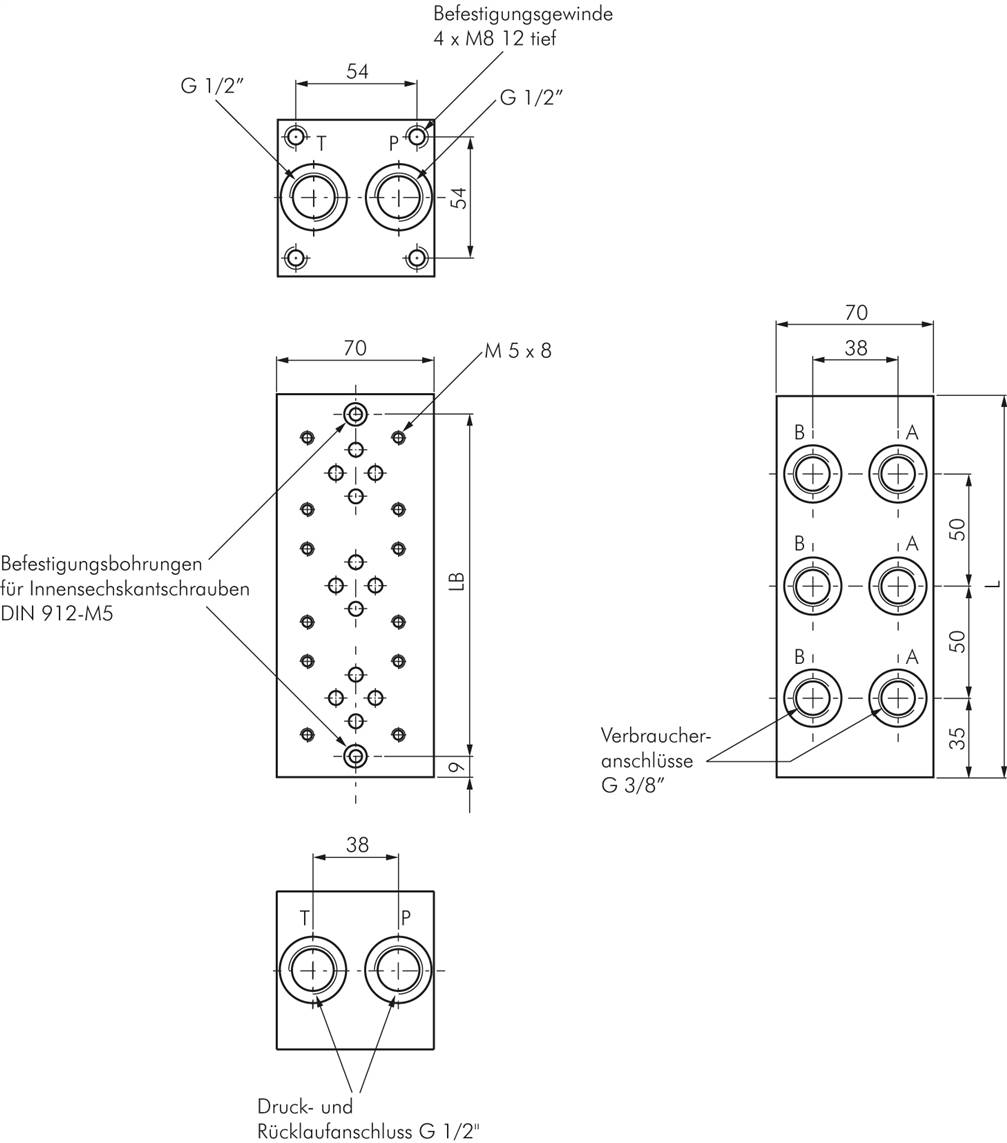

Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.
*nicht bei Typ GRPS 61
Weitere Eigenschaften:
| Anschlussplätze (Stk) | 2 |
| Gesamtlänge L (mm) | 120 |
| Bohrungsabstand LB (mm) | 108 |
| Gewicht | 3,7 kg / Stk. |
