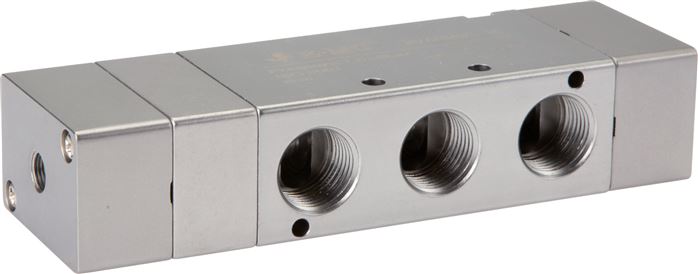

5/3-Wege Pneumatikventil, Mittelstellung geschlossen, G 1/2" (Pilot G 1/8")
Versandkostenfrei
Produktinformationen "5/3-Wege Pneumatikventil, Mittelstellung geschlossen, G 1/2" (Pilot G 1/8")"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Lebensdauer:
min. 40 Mio. Schaltspiele
*mechanische Feder
Weitere Eigenschaften:
| Schaltung | 5/3-Wege |
| Funktion | Mittelstellung geschlossen |
| Gewinde | G 1/2 (Pilot G 1/8) |
| Durchfluss (L/min) | 1.350 |
| Symbol | z_5_3_wege_mitte_geschlossen_pneumatisch_0_47_47.eps |

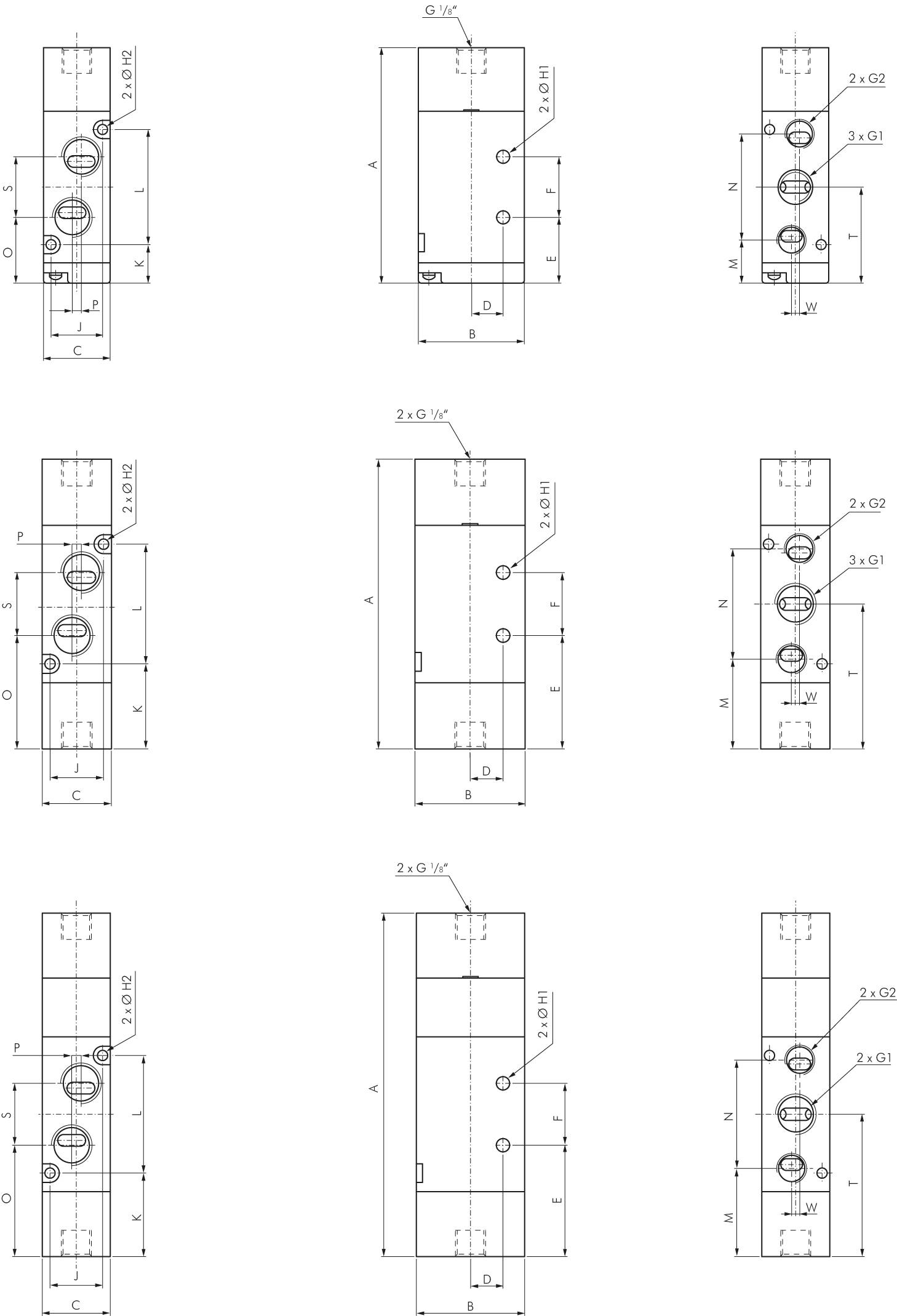

| A (mm) | 161 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 17,5 |
| E (mm) | 56 |
| F (mm) | 28 |
| G1 | G 1/2" |
| G2 | G 1/2" |
| H1 (mm) | 5,5 |
| H2 (mm) | 4,3 |
| J (mm) | 27 |
| K (mm) | 34 |
| L (mm) | 72 |
| M (mm) | 38,5 |
| N (mm) | 63 |
| O (mm) | 52 |
| P (mm) | 4 |
| S (mm) | 36 |
| T (mm) | 70 |
| W (mm) | 0 |
| Gewicht | 600 g / Stk. |
