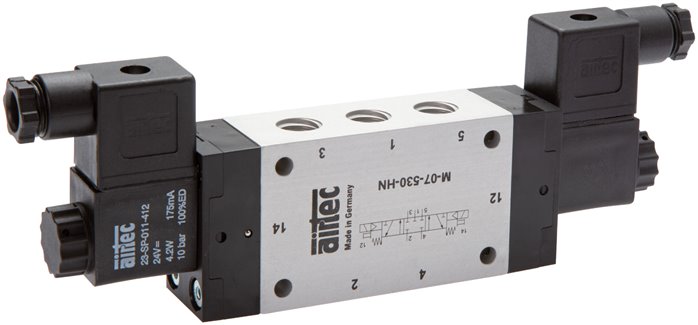

5/3-Wege Magnetventil, G 1/8", Mittelstellung geschlossen, 24 V AC, NW 6
Produktinformationen "5/3-Wege Magnetventil, G 1/8", Mittelstellung geschlossen, 24 V AC, NW 6"
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1) (M 20 530, M 20 533: O, Steckergröße 0)
Druckeingang:
Anschluss 1
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Funktion | Mittelstellung geschlossen |
| Gewinde | G 1/8" |
| Nennweite (mm) | 6 |
| Durchfluss (L/min) | 650 |
| Betriebsdruck (bar) | 3 - 8 |
| Leistungsaufnahme DC/AC (Anzug) | 4 (7) VA |

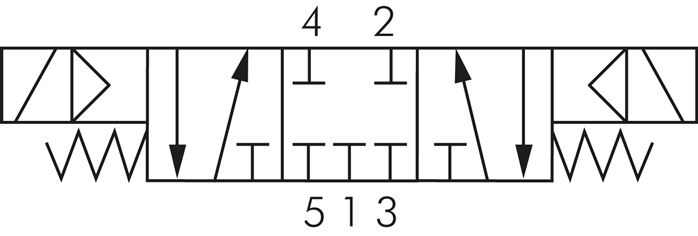

| Symbole | z_m530hn_k.eps |
| Gewicht | 370 g / Stk. |
