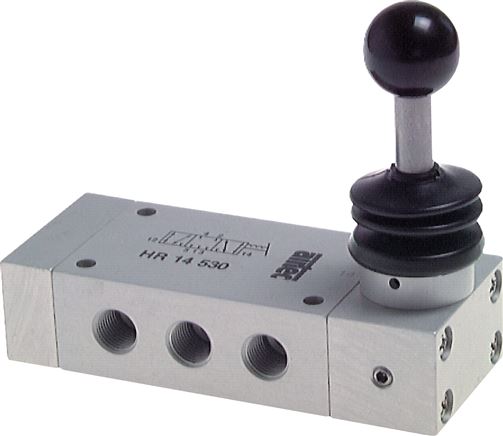

5/3-Wege Handhebelventil, Mittelstellung geschlossen, Raste, G 1/4"
Sofort verfügbar
131,82 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571360474
Produktnummer:
DA151504
Gewicht:
0.6 kg
Produktinformationen "5/3-Wege Handhebelventil, Mittelstellung geschlossen, Raste, G 1/4""
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10°C bis +70°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
*auf Anfrage für Vakuumanwendungen verfügbar
Weitere Eigenschaften:
| Funktion | Mittelstellung geschlossen, Raste |
| Gewinde | G 1/4" |
| Nennweite (mm) | 9 |
| Durchfluss (L/min) | 1.800 |
| Betriebsdruck (bar) | 0 - 12 |

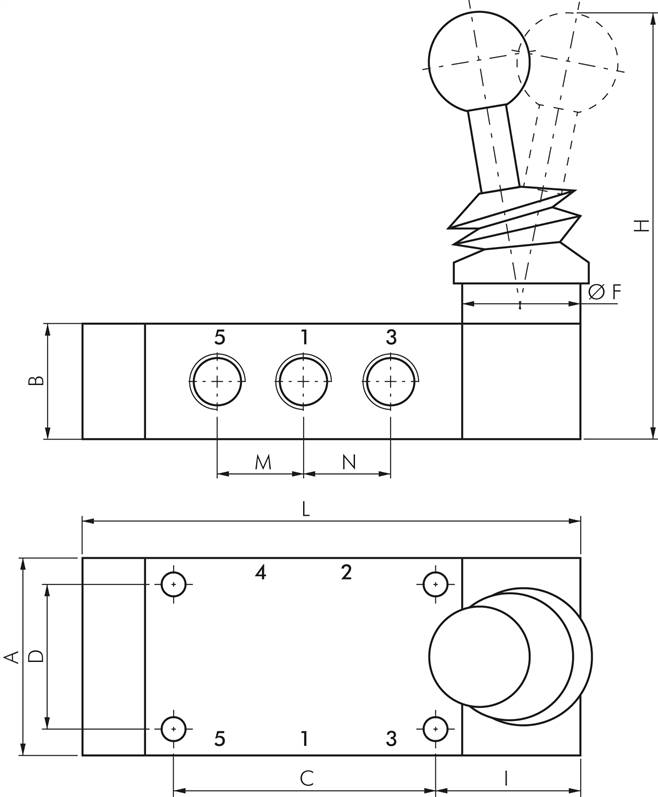

| A (mm) | 50 |
| B (mm) | 30 |
| C (mm) | 66 |
| D (mm) | 36 |
| Ø E (mm) | 5,5 |
| Ø F (mm) | 30 |
| H (mm) | 112 |
| I (mm) | 37 |
| L (mm) | 126 |
| M (mm) | 22 |
| N (mm) | 22 |
| Gewicht | 600 g / Stk. |
