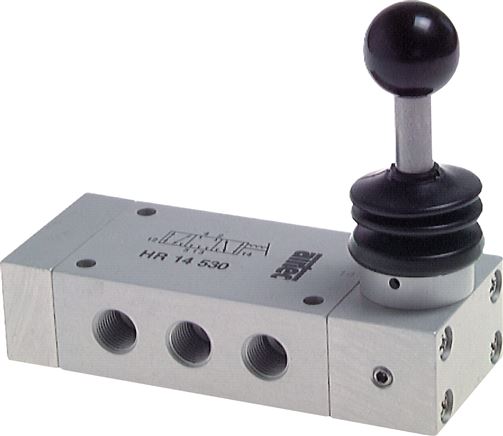

5/3-Wege Handhebelventil, Mittelstellung geschlossen, Raste, G 1/2"
Produktinformationen "5/3-Wege Handhebelventil, Mittelstellung geschlossen, Raste, G 1/2""
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10°C bis +70°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
*auf Anfrage für Vakuumanwendungen verfügbar
Weitere Eigenschaften:
| Funktion | Mittelstellung geschlossen, Raste |
| Gewinde | G 1/2" |
| Nennweite (mm) | 14 |
| Durchfluss (L/min) | 3.300 |
| Betriebsdruck (bar) | 0 - 12 |

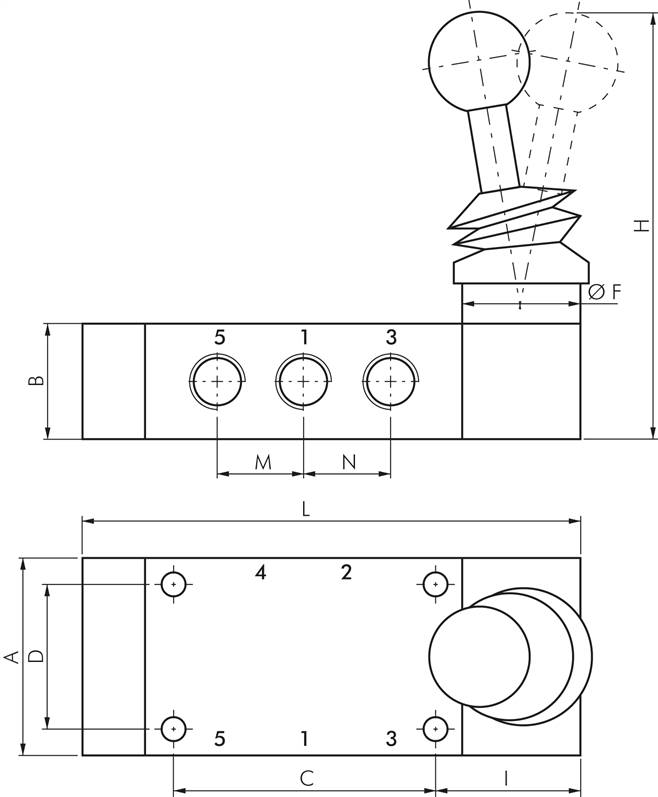

| A (mm) | 70 |
| B (mm) | 40 |
| C (mm) | 106 |
| D (mm) | 50 |
| Ø E (mm) | 6,5 |
| Ø F (mm) | 40 |
| H (mm) | 148 |
| I (mm) | 51 |
| L (mm) | 193 |
| M (mm) | 36 |
| N (mm) | 36 |
| Gewicht | 1,4 kg / Stk. |
