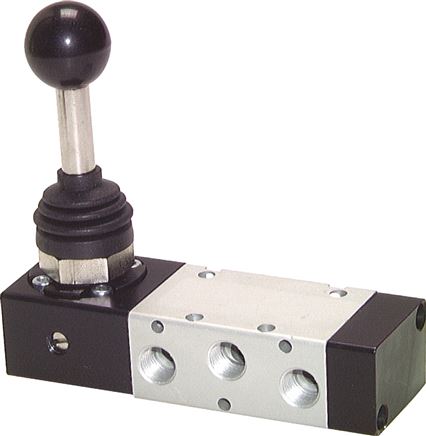

5/3-Wege Handhebelventil, G 1/8", Mittelstellung geschlossen, Federrückstellung, -0,95 bis 10 bar
Sofort verfügbar
Preis Pro Stück
103,84 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
103,84 €*
114,21 €*
(Sie sparen 9.08% )
|
| 3 ab |
98,64 €*
114,21 €*
(Sie sparen 13.63% )
|
| 10 ab |
93,45 €*
114,21 €*
(Sie sparen 18.18% )
|
| 30 ab |
88,26 €*
114,21 €*
(Sie sparen 22.72% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571802554
Produktnummer:
DA141756
Gewicht:
0.26 kg
Produktinformationen "5/3-Wege Handhebelventil, G 1/8", Mittelstellung geschlossen, Federrückstellung, -0,95 bis 10 bar"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-15°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung geschlossen, Federrückstellung |
| Gewinde | G 1/8" |
| Nennweite (mm) | 5,0 |
| Durchfluss (L/min) | 550 |

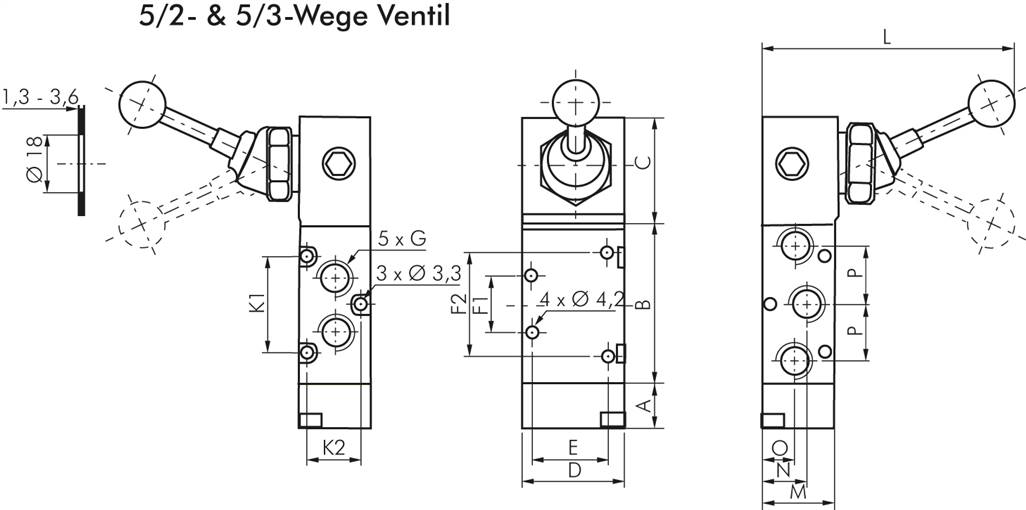

| A (mm) | 36 |
| B (mm) | 49,5 |
| C (mm) | 34,0 |
| D (mm) | 32 |
| E (mm) | 23,3 |
| F1 (mm) | 18 |
| F2 (mm) | 34 |
| G | G 1/8" |
| H (mm) | 5,5 |
| K1 (mm) | 32 |
| K2 (mm) | 17,2 |
| L (mm) | 86,5 |
| M (mm) | 22 |
| N (mm) | 14,0 |
| O (mm) | 10,0 |
| P (mm) | 18 |
| Symbol (mm) | z_xmv1310_geschl.eps |
| Gewicht | 260 g / Stk. |
