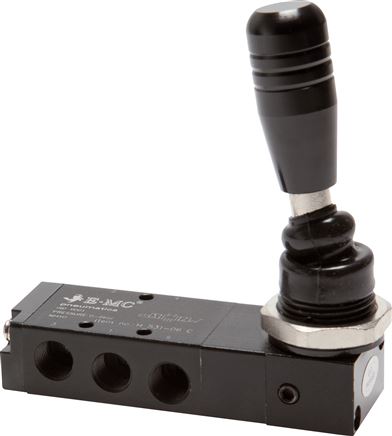

5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Federrückstellung
Sofort verfügbar
Preis Pro Stück
80,33 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
80,33 €*
88,36 €*
(Sie sparen 9.09% )
|
| 3 ab |
76,31 €*
88,36 €*
(Sie sparen 13.64% )
|
| 10 ab |
72,30 €*
88,36 €*
(Sie sparen 18.18% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571350116
Produktnummer:
DA151551
Gewicht:
0.19 kg
Produktinformationen "5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Federrückstellung"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung belüftet, Federrückstellung |
| Baureihe | VH10 |
| Gewinde | G 1/8" |
| Durchfluss (L/min) | 450 |

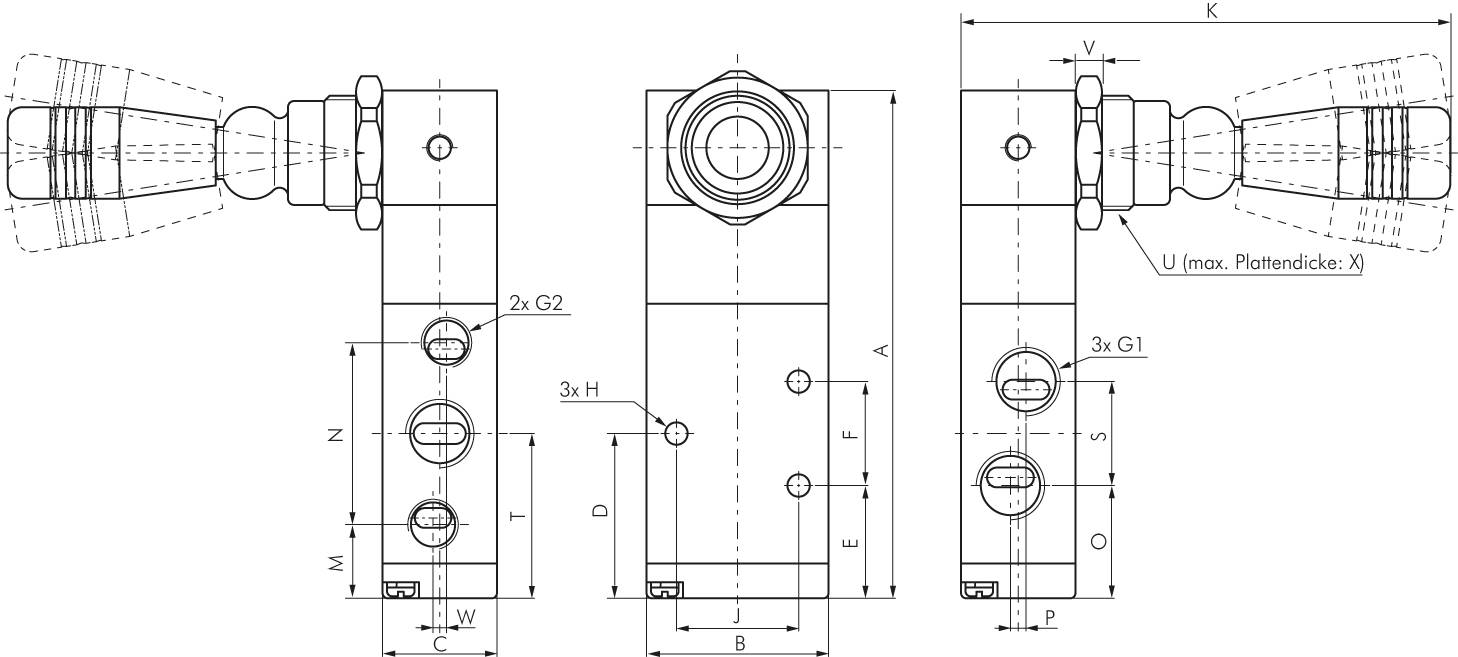

| Symbol | z_5_3_wege_mitte_beluftet_handhebel_feder_0_47_47.eps |
| A (mm) | 84,7 |
| B (mm) | 27 |
| C (mm) | 18 |
| D (mm) | 28,2 |
| E (mm) | 21,2 |
| F (mm) | 14 |
| G1 | G 1/8" |
| G2 | G 1/8" |
| H (mm) | 3,3 |
| J (mm) | 19 |
| K (mm) | 93 |
| M (mm) | 14,2 |
| N (mm) | 28 |
| O (mm) | 20,2 |
| P (mm) | 3 |
| S (mm) | 16 |
| T (mm) | 28,2 |
| U | M 22 x 1,5 |
| V (mm) | 5 |
| W (mm) | 2 |
| X (mm) | 4,0 |
| Gewicht | 190 g / Stk. |
