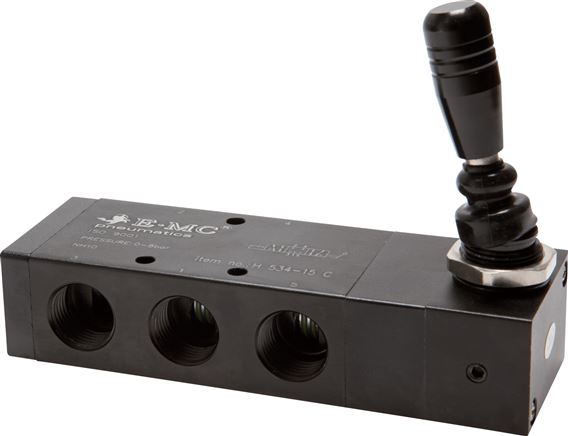

5/3-Wege Handhebelventil, G 1/2", Mittelstellung belüftet, Raste
Sofort verfügbar
Preis Pro Stück
104,54 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
104,54 €*
115,01 €*
(Sie sparen 9.1% )
|
| 3 ab |
99,32 €*
115,01 €*
(Sie sparen 13.64% )
|
| 10 ab |
94,09 €*
115,01 €*
(Sie sparen 18.19% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571350222
Produktnummer:
DA141807
Gewicht:
0.75 kg
Produktinformationen "5/3-Wege Handhebelventil, G 1/2", Mittelstellung belüftet, Raste"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung belüftet, Raste |
| Baureihe | VH40 |
| Gewinde | G 1/2" |
| Durchfluss (L/min) | 1.350 |
| Symbol | z_5_3_wege_mitte_beluftet_handhebel_raste_0_47_47.eps |

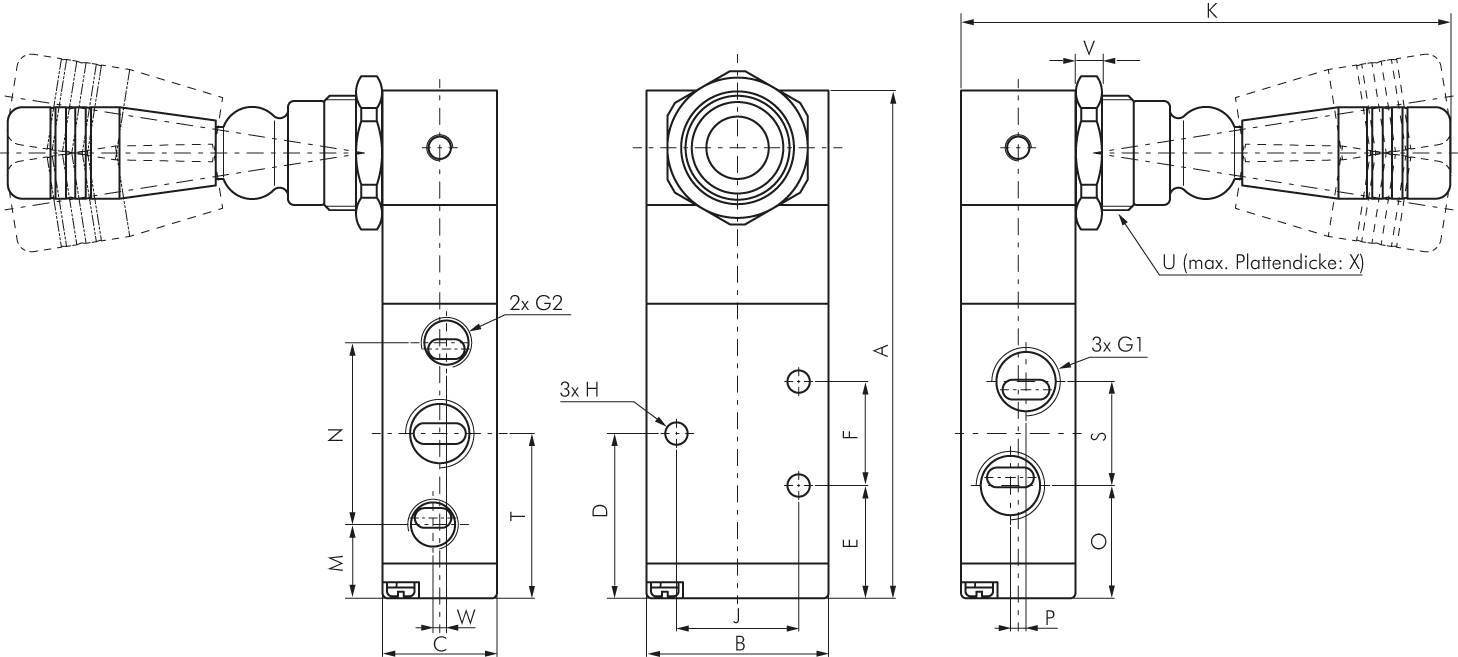

| A (mm) | 154,0 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 57,0 |
| E (mm) | 43,0 |
| F (mm) | 28 |
| G1 | G 1/2" |
| G2 | G 1/2" |
| H (mm) | 5,5 |
| J (mm) | 36 |
| K (mm) | 110 |
| M (mm) | 25,5 |
| N (mm) | 63 |
| O (mm) | 39,0 |
| P (mm) | 4 |
| S (mm) | 36 |
| T (mm) | 57,0 |
| U | M 22 x 1,5 |
| V (mm) | 5 |
| W (mm) | 0 |
| X (mm) | 4,0 |
| Gewicht | 750 g / Stk. |
