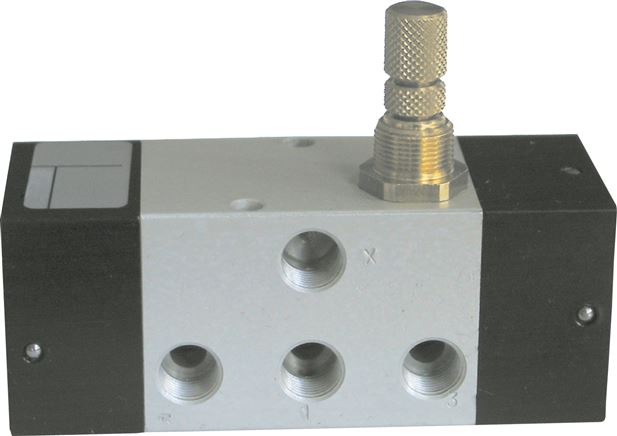

5/2-Wege Zeitventil, 1 - 10 Sekunden, Rücksetzen verzögert
Sofort verfügbar
Preis Pro Stück
118,32 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
118,32 €*
130,15 €*
(Sie sparen 9.09% )
|
| 3 ab |
112,40 €*
130,15 €*
(Sie sparen 13.64% )
|
| 10 ab |
106,49 €*
130,15 €*
(Sie sparen 18.18% )
|
| 30 ab |
100,57 €*
130,15 €*
(Sie sparen 22.73% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571730109
Produktnummer:
DA152820
Gewicht:
0.29 kg
Produktinformationen "5/2-Wege Zeitventil, 1 - 10 Sekunden, Rücksetzen verzögert"
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBR
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
Anschluss 1
Funktion:
Typ VZ 18 512 B (Reaktion: verzögert, Rücksetzung: sofort): Ein Dauersignal auf Anschluss X bewirkt nach der eingestellten Zeit ein Umschalten des Ventils. Steht an Anschluss X kein Signal mehr an, so schaltet das Ventil wieder in die Ausgangsstellung zurück.

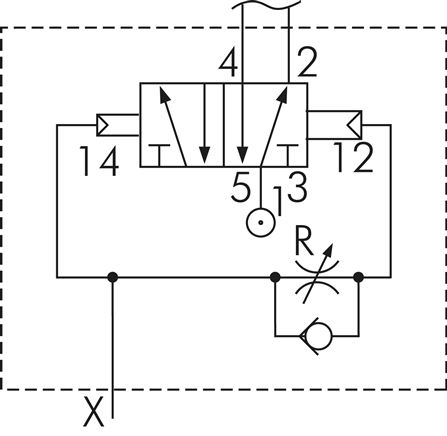

Typ VZ 18 513 B (Reaktion: sofort, Rücksetzung: verzögert): Ein Dauersignal auf Anschluss X bewirkt ein sofortiges Umschalten des Ventils. Nach der eingestellten Zeit schaltet das Ventil in die Ausgangsstellung zurück. Steht am Anschluss X kein Signal mehr an, so schaltet das Ventil ebenfalls in die Ausgangsstellung zurück.
Weitere Eigenschaften:
| Gewinde | G 1/8" |
| Durchfluss (L/min) | 530 |
| Betriebsdruck (bar) | 3 - 10 |
| Zeitbereich (s) | 1 - 10 |
| Funktion | Rücksetzen verzögert |
| Gewicht | 290 g / Stk. |
